| アリスト |
|
JZS160,161 |
H11.8〜 |
|
|
|
|
|
|
|
|
|
| １、パーキングブレーキを掛ける。 |
|
| ２、バッテリーターミナル（-）取りはずし。(ハーネスキット取付時ショート防止のため） |
|
|
|
|
| ３、レジスターASSY取りはずし |
|
|
|
|
|

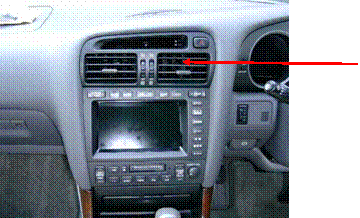

レジスターASSY |
|
|
|
|
|
アドバイス |
|
|
ハンディーリムーバーがなければヘラに保護テープを張ったものでも代用できます。 |
|
|
|
レジスターASSYの側面にリムーバーを差し込み、レジスターASSYのクリップかん合を外し |
|
取りはずす。 |
|
|
|
|
|
|
|
裏側にハザードスイッチがあるので |
|
|
コネクタを切り離す。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ４、フロントアッシュリセプタクルASSY（灰皿）取りはずし。 |
|
|
|
|
フロントアッシュリセプタクルASSYを車両後方に引き、クリップかん合4箇所をはずして |
|
取りはずす。 |
|
|
|
裏側にコネクタがあるので切り離す。 |
|
|
|
|
|
シフトノブを半時計周りに回して取りはずす。 |
|
|
| ５、センターコンソールパネルASSY取りはずし。 |
|
|
|
パネルを上部に引き、取りはずす。 |
|
|
|
|
|
|
|
パネル裏面のコネクタを切り離す。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 周辺のパネルを取りはずしたところ。 |
|
|
| ６、マルチビジョンASSY取りはずし。 |
|
|
|
マルチビジョンASSY下部のブラケットにあるスクリュー２本を取りはずす。 |
|
|
|
|
クリップ１箇所をリムーバーを利用して取りはずす。 |
|
|
|
|
マルチビジョンASSY上部のブラケットにあるスクリュー２本を取りはずす。 |
|
|
|
|
マルチビジョンASSYを車両後方に引き、取りはずす。 |
|
|

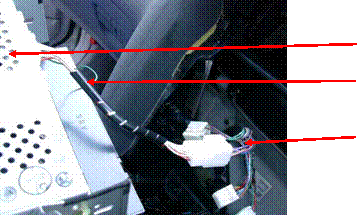

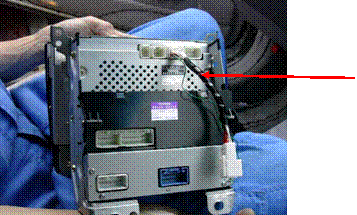

| ７、ハーネスキット取り付け。 |
|
|
|
|
|
ハーネスキット |
|
|
|
|
|
|

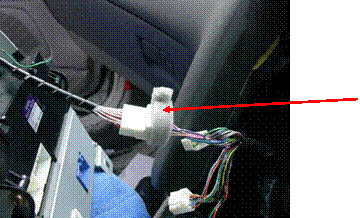

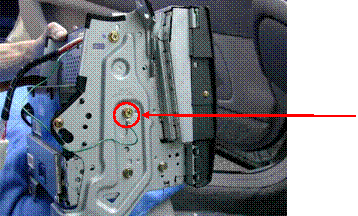

Ｙ端子を共締めする。 |
|
|
|
|
|
|
マルチビジョンユニット |
|
|
|
ハーネスキット |
|
|
|
車両ハーネス |
|
|
|
|
|
|
スポンジをコネクターに貼り付ける。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
