| ブレビス |
|
JCG10,11,15 |
H13.6〜 |
|
|
|
|
|
|
|
|
|
|
| １、バッテリーマイナス端子を取りはずす。（作業時ショート防止のため） |
|
|
| ２、インストルメントクラスタＮｏ．２取りはずし |
|
|
|
|

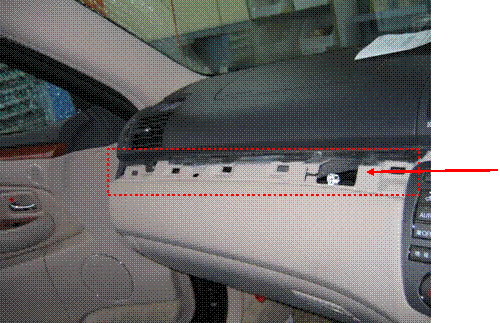

インストルメントクラスタＮｏ．２のクリップ７ヶのかん合を |
|
|
はずして裏側のコネクターを抜いてパネルを取りはずす。 |
|
|
|
インストルメントクラスタＮｏ．２（すでに取りはずした状態） |
|
|
| ３、コンソールパネル取りはずし |
|
|
|
|

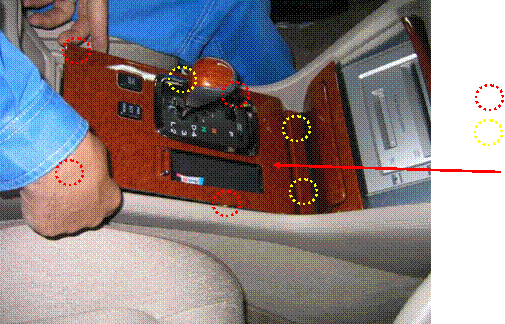

コンソールパネルのクリップ４ヶ、ツメ３ヶ所のかん合をはずし、 |
|
|
裏側のコネクターを抜いてパネルを取りはずす。 |
|
|
|
クリップ位置 |
|
|
|
ツメ位置 |
|
|
|
コンソールパネル |
|
|
|
|
|

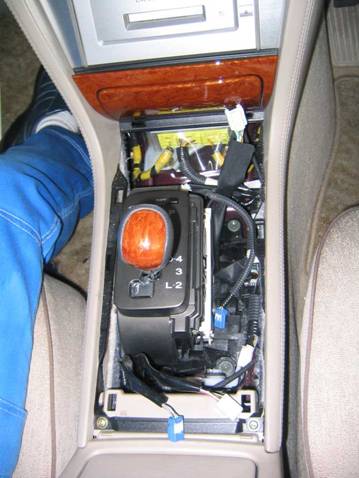

コンソールパネルが外れた状態 |
|
|
| ４、フロントアッシュリセプタクル取りはずし |
|
|
|
|

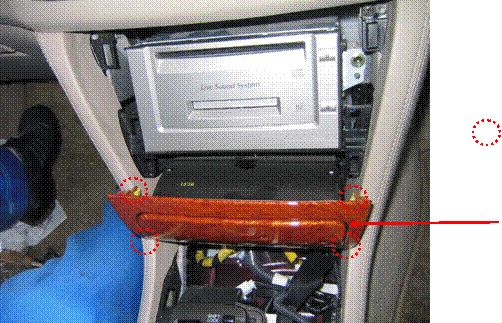

フロントアッシュリセプタクルのクリップ４ヶを取りはずし、 |
|
|
裏側のコネクターを抜いてフロントアッシュリセプタクルを取りはずす。 |
|
|
|
クリップ位置 |
|
|
|
フロントアッシュレセプタクル |
|
|
| ５、オーディオカバー取りはずし |
|
|
|
|

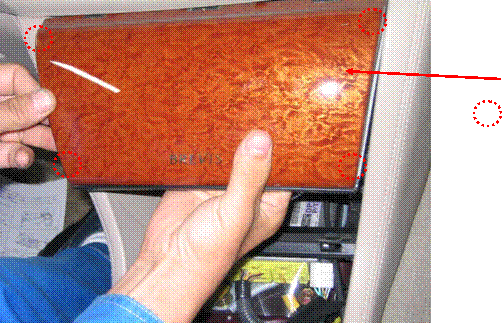

オーディオカバーを閉じたまま車両後方に引いてクリップ４ヶを |
|
|
はずして取りはずす。 |
|
|
|
オーディオカバー |
|
|
|
クリップ位置 |
|
|
| ６、ラジオレシーバＡＳＳＹ取りはずし |
|
|
|
|

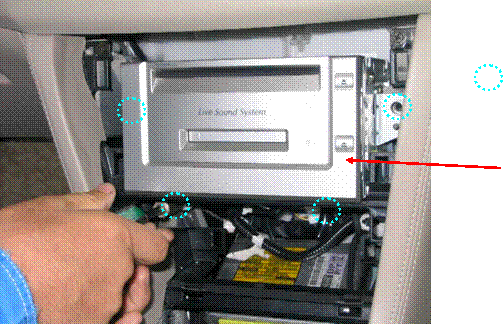

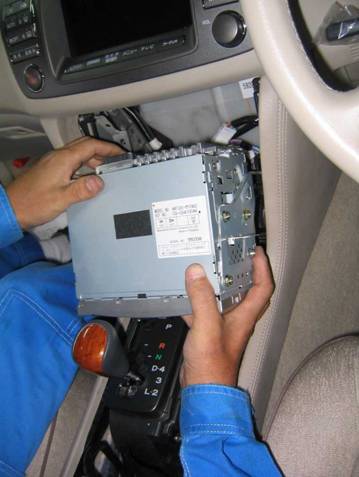

ラジオレシーバＡＳＳＹを固定しているボルト４本をはずし、手前に引き出して |
|
裏側のコネクターを抜いてラジオレシーバＡＳＳＹを取りはずす。 |
|
|
|
ボルト位置 |
|
|
|
ラジオレシーバＡＳＳＹ |
|
|
|
|
|
| ７、マルチディスプレイＡＳＳＹ取りはずし |
|
|
|
|
|
ラジオレシーバーＡＳＳＹを取りはずした開口部から手を入れて |
|
|
マルチディスプレイＡＳＳＹを固定しているボルト２本を取りはずす。 |
|
|
はずれたボルトが落下するので注意すること。 |
|
|
|

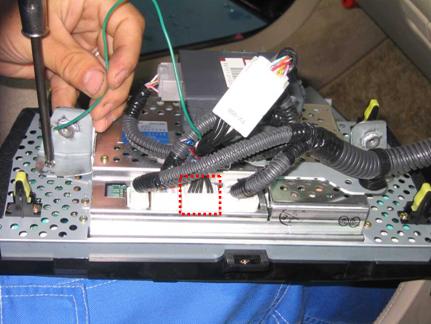

クリップ４ヶのかん合をはずし、マルチディスプレイＡＳＳＹを引き出す。 |
|
|
|

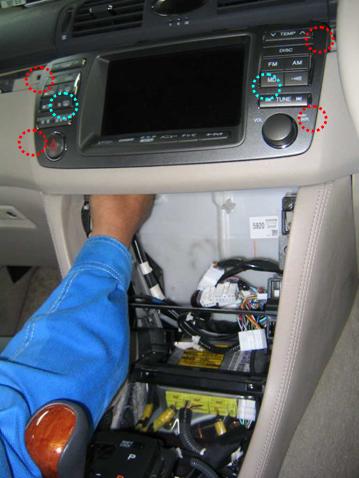

ボルト位置 |
|
|
|
クリップ位置 |
|
|
|
|
|

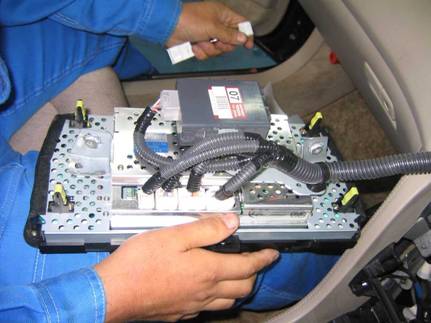

マルチビジョン裏側 |
|
|
| ８、ハーネスキット取り付け |
|
|
|
|
|
ハーネスキットをマルチディスプレイＡＳＳＹ背面の１４ピン |
|
|
コネクターに装着して、車両ハーネスをハーネスキットに |
|
|
装着する。 |
|
|
|
ハーネスキットのＹ端子を付近のボルトに共締めする。 |
|
|
|
ハーネスキットの取り付けは付属の取付取扱説明書をご覧ください。 |
|
|
対象コネクター |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
