クラウン／エステート／アスリート　JZS171,173,175,179/GS171 H11.9～H15.12<BR>

クラウンマジェスタ　JZS177/UZS171/173,175 H11.9～<BR>

クラウンマイルドハイブリッド　JKS175 H13.8～

工具は、ドライバー類のほかにラチェットハンドル　8mmと10mmが必要です。

予めシフトレバーを「Ｎ」に移動させておきます。

１．バッテリーマイナスターミナル切り離ハナし

10㎜のスパナでマイナス（－）ターミナルのナットを緩めてターミナルを外します。

注意

ハーネスキット取り付ツけの際、ショート防止のため必ず実行してください。

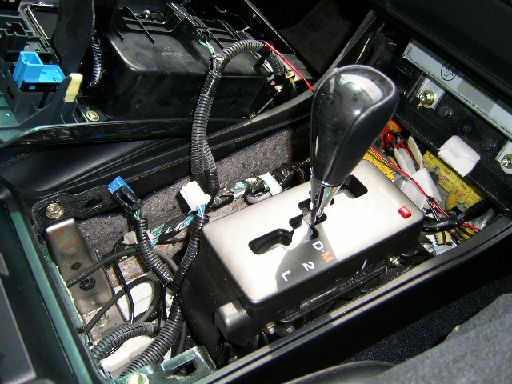

２、コンソールパネル取り外ハズし

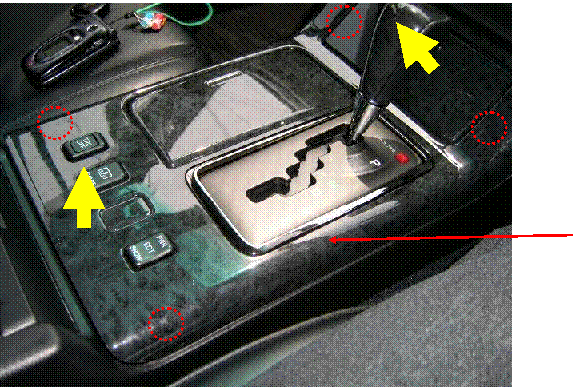

クリップ（赤丸アカマル印部）４箇所のかん合を外ハズします。

パネルを黄色キイロ矢印方向に引っ張パること。

裏面のコネクタを取り外ハズしパネルを取り外します。

コンソールパネル

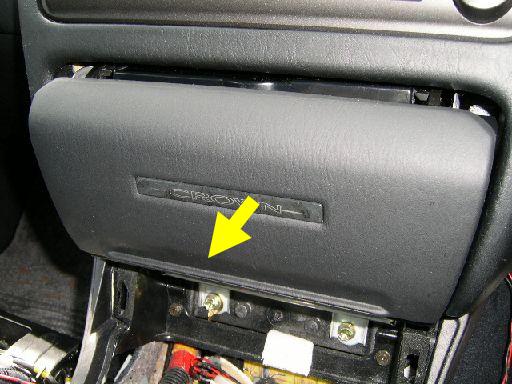

３、インストルメントクラスタフィニッシュパネルの取り外ハズし

パネルを車両シャリョウ後方に引っ張パり、

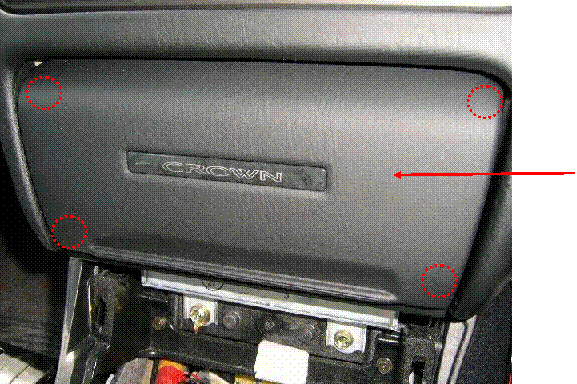

クリップ（赤丸印部）４箇所のかん合を

外します。

インストルメントクラスタフィニッシュパネル

４、ラジオレシーバＡｓｓｙ取り外ハズし

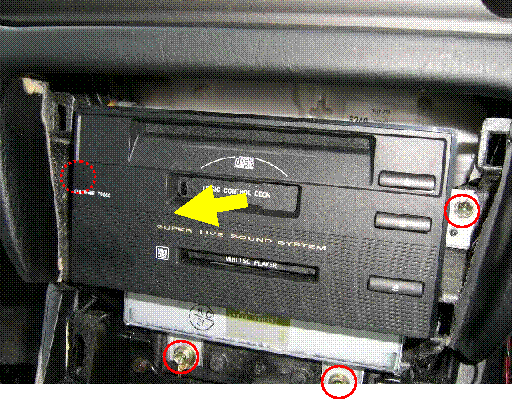

赤丸印部ブ４本のボルトを外してラジオレシーバＡｓｓｙを

引き出してください。

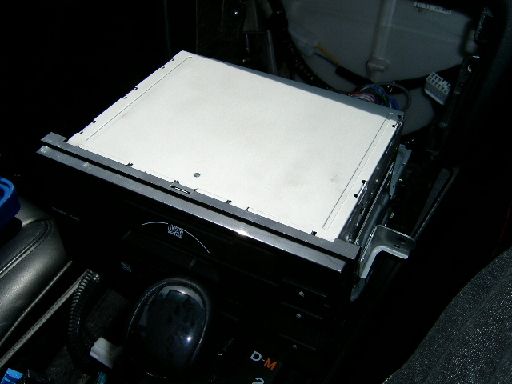

ラジオレシーバＡｓｓｙとその下にあるアンプユニットを

切り離します。

ラジオレシーバＡｓｓｙ裏のコネクター２箇所と

アンテナコネクター２箇所を外して両サイドの固定ボルトを

外してラジオレシーバＡｓｓｙを取り外ハズします。

アンプユニットのコネクターは抜かないでください。

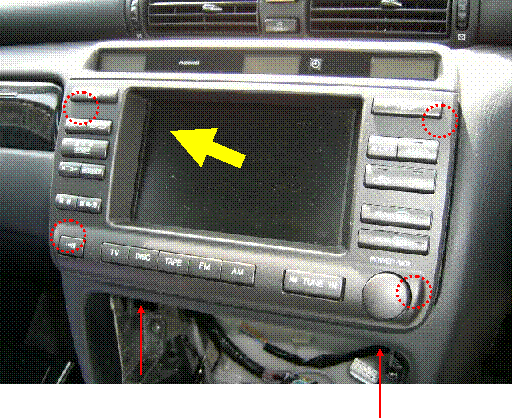

５、マルチディスプレイＡｓｓｙ取り外ハズし

下から止められている２本のボルトを外し

クリップ（赤アカ丸印部ブ）４箇所のかん合を外ハズします。

車両後方に引き、マルチディスプレイＡｓｓｙを引き出ダします。

下から覗き込コんだときのボルト位置

アドバイス

手鏡を利用して奥を見ミると探し易いでしょう。

左右に２箇所あります。

６、ハーネスキット取り付ツけ

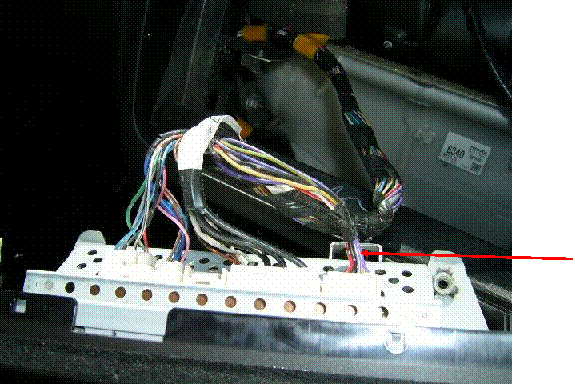

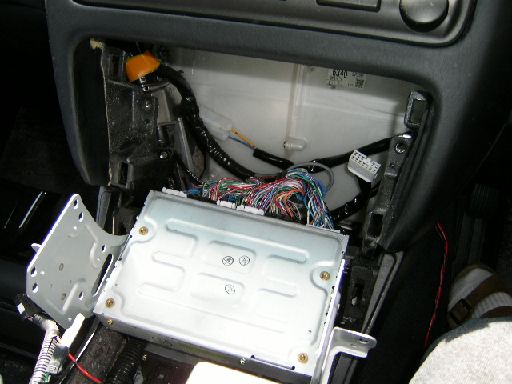

１４Ｐハーネスを探し出ダし、マルチディスプレイより外します。

全てのコネクタを抜くことはありません。

引き出して下シタ面を上に向ムければ作業可能です。

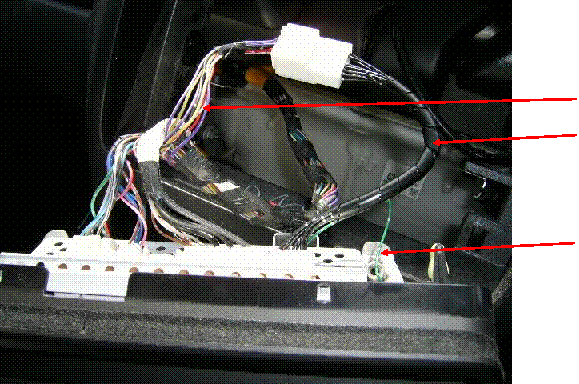

１４Ｐコネクタの車両ハーネス

コネクターの位置は年式より異なります。

詳細は商品に添付されている資料をご覧ください。

ハーネスキットの取付ツ方法は商品の取付ツ取扱説明書を

ご覧ください。

１４Ｐコネクタの車両ハーネス

ハーネスキット

Ｙ端子ハーネス

金属部分のボルトに共締ジめします。

商品に添付の消音スポンジを忘れずに貼付けます。

７、マルチディスプレイＡｓｓｙ復元

８、ラジオレシーバＡｓｓｙの復元

９、インストルメントパネルフィニッシュパネル復元

１０、コンソールパネル復元

１１、バッテリーマイナスターミナル接続

１２、走行中テスト

ポイント

パネルやディスプレイ等を取トり外すときに切り離ハナしたコネクターを差し込み忘ワスれないようにしてください。

パネルのツメ位置とダッシュボードの穴位置イチを全て合わせてから上下左右均等にパネルを押して

はめ込んでいくとよいでしょう。

注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は

バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。
