| ランドクルーザープラド |
|
VZJ120,121,125/RZJ120,125/KDJ120,121,125 |
H14.10〜H16.7 |
|
|
|
| １、サイドブレーキをかける。 |
|
| ２、バッテリーマイナス端子を取りはずす。 |
|
|
|
|
|
インストルメントクラスタフィニッシュパネルカバー |
|
|
|
マルチディスプレイASSY |
|
|
インストルメントパネルガーニッシュ(R)ASSY |
|
|
|
インストルメントパネルガーニッシュ(L)ASSY |
|
|
|
コンソールアッパーパネルガーニッシュNo.2ASSY |
|
|
|
コンソールアッパーパネルガーニッシュNo.1ASSY |
|
|
| ３、コンソールアッパーパネルガーニッシュNo.1ASSY取りはずし。 |
|
| ４、コンソールアッパーパネルガーニッシュNo.2ASSY取りはずし。 |
|
| ５、インストルメントパネルガーニッシュ（Ｒ）（Ｌ）ASSY取りはずし。 |
|
|
|
|
|

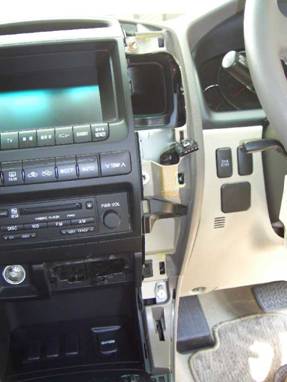

下側にリムーバーを差し込み、パネルを浮かします。 |
|
|
|
上部にリムーバーを差し込み、パネルを浮かします。 |
|
|
|
浮いた部分に指を入れて車両後方に引き、取りはずします。 |
|
|
|
ハザードスイッチのコネクターを取りはずします。 |
|
|
| ６、マルチディスプレイASSY取りはずし。 |
|
|
|
|

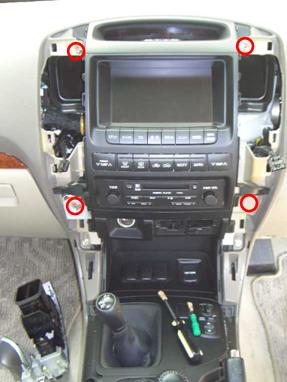

赤丸部のスクリュー４本を取りはずす。 |
|
|
|
|

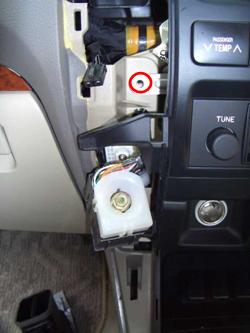

拡大写真 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

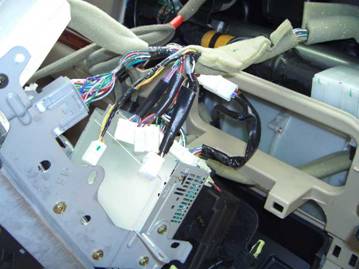

車両後方に引き、マルチディスプレイASSYを引き出します。 |
|
| ７、ハーネスキット取り付け。 |
|
|
|
|

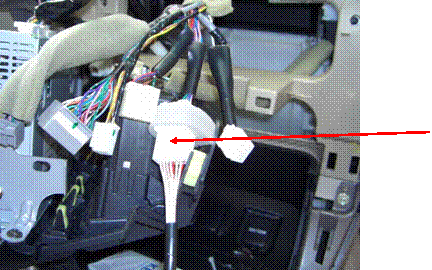

ハーネスキット取付位置 |
|
|
|

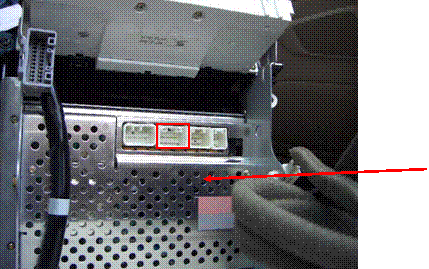

マルチディスプレイASSY裏面 |
|
|
|
|
マルチディスプレイASSYと車両ハーネスの間にハーネスキットを |
|
割り込ませて取り付けます。 |
|
|
|
ハーネスキット |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
