| ランドクルーザー
H11.8〜H14.8 UZJ100W/HDJ101K 【TV-050】 |
|
|
|
|
|
|
| ランドクルーザーシグナス H11.8〜H14.8 UZJ100W/HDJ101K 【TV-050】 |
|
|
| １、バッテリーのマイナス端子（−）からケーブルターミナルを取外してください。 |
|
|

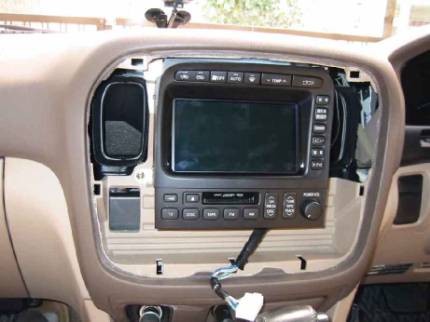

| ２、インテグレーションパネル取りはずし |
|
|
|
|
|

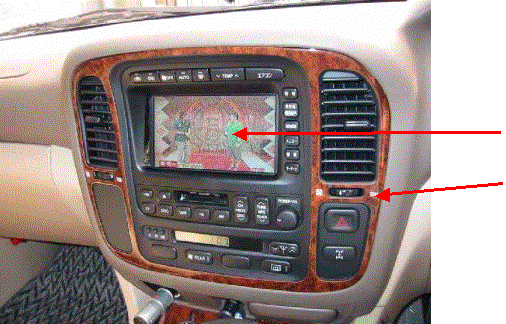

保護テープを巻いたマイナスドライバー等を使用してクリップ８ヶを外し、 |
|
裏側のコネクタ類を外してインテグレーションパネルを取外してください。 |
|
|
マルチディスプレイAssy |
|
|
|
インテグレーションパネル |
|
|
| ３、マルチディスプレイＡｓｓｙ取りはずし。 |
|
|
|
|
マルチディスプレイAssy
を留めているボルト４本を外し、手前に引き出し、 |
|
背面のコネクタ類を切り離してマルチディスプレイAssy
を取外してください。 |
|
| ４、ハーネスキット取り付け |
|
|
|
マルチディスプレイAssy
裏側にあるコネクタ（１４ピン）を引き抜き、 |
|
|
引き抜いたコネクタをハーネスキットに、ハーネスキットのコネクタを |
|
|
マルチディスプレイAssy 裏側にそれぞれ接続してください。 |
|
|
|

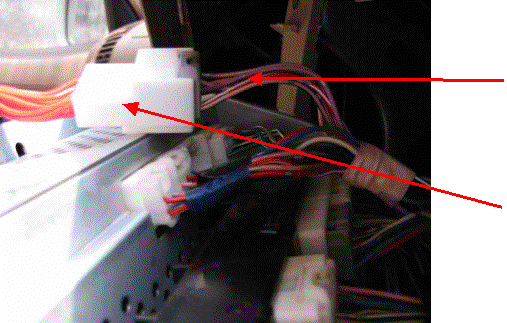

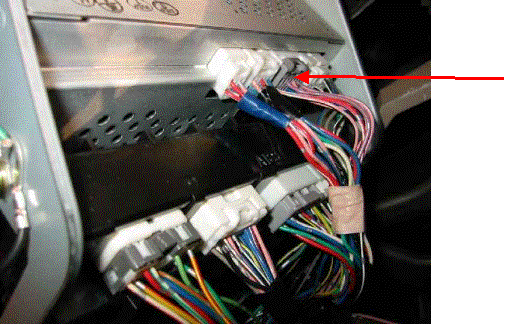

ハーネスキット差し込み場所 |
|
|
マルチディスプレイ最上部にある灰色の１４Ｐコネクターです。 |
|
|
|
他にも同じ１４Ｐコネクターがありますので間違わないように |
|
|
注意してください。 |
|
|
|
|
|

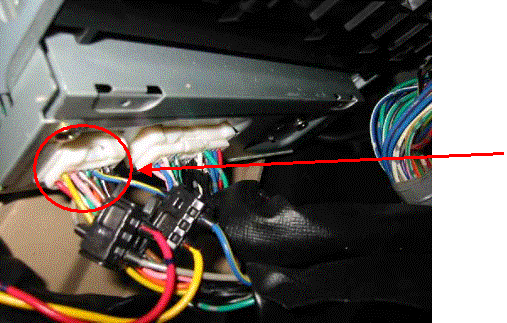

１４Ｐコネクターを取りはずしたところ |
|
|
|
|
|
|

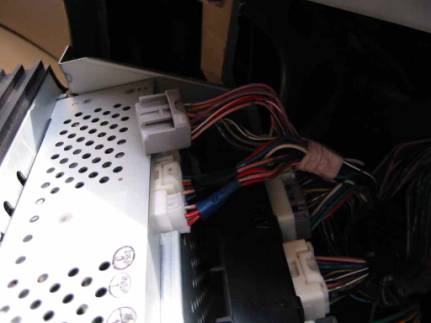

オーディオユニットにハーネスキットと同じ１４Ｐコネクターが |
|
|
使用されていますので、ここに誤って差し込まないように |
|
|
ご注意ください。 |
|
|
|
|
|
|

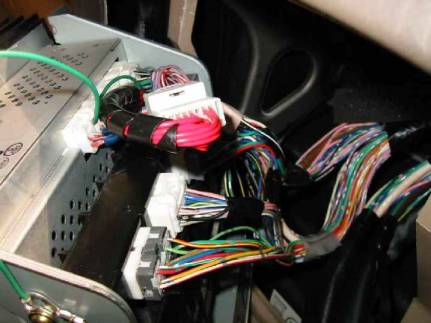

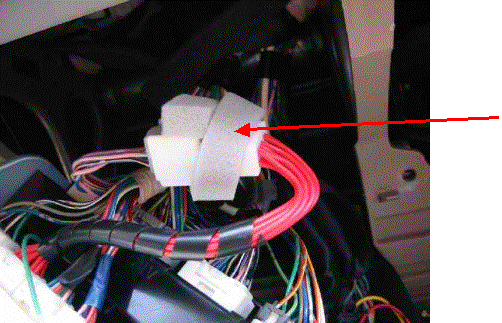

車両ハーネス |
|
|
|
ハーネスキット【TV-050】 |
|
|
|
|
|

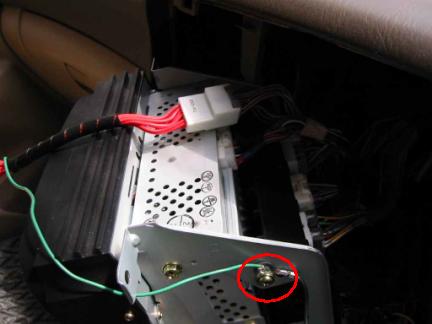

ハーネスキットのＹ端子を車両のボディアースが |
|
|
確実に取れるボルトと共締めしてください。 |
|
|
|
|
|
|
|
|
|
振動防止スポンジを巻く。 |
|
|
| ５、動作確認 |
|
| ６、パネル復元 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
