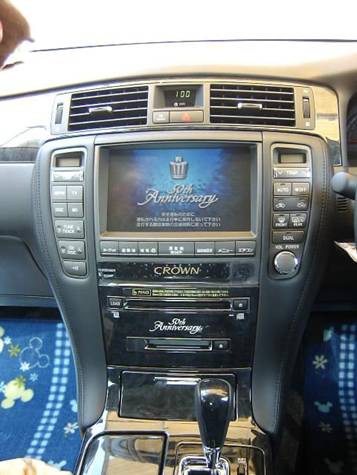

クラウンロイヤル／アスリート　H15.12～　GRS180,181,182,183

１、バッテリーマイナス端子取トりはずし。

ショート防止のために必ず実施してください。

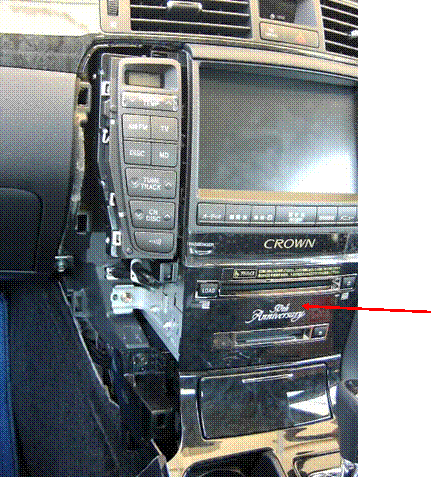

２、インストルメントパネルフィニッシュパネル取りはずし

アドバイス

比較的簡単に工具無しで外れます。

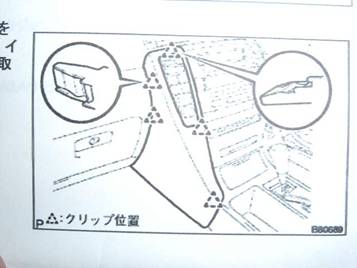

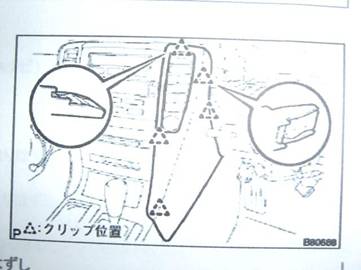

左右それぞれクリップのかん合が5箇所あります。下の写真を参考にしてください。

エアコンのスイッチパネルも一緒に外れそうな気がしますがこれは残りますので無理にはずさないようにしてください。

コツとしては足元の下のほうから均一に力を入れてさらにエアコンパネルが割れないように軽く押さえつつはずします。

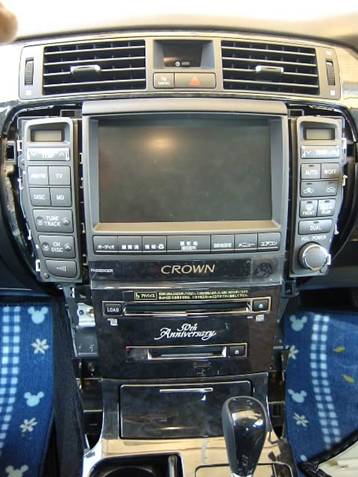

ラジオレシーバ

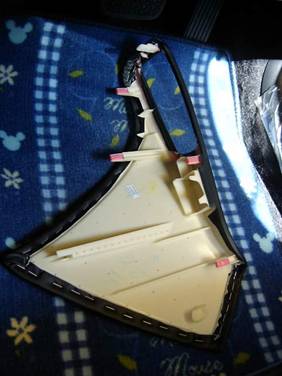

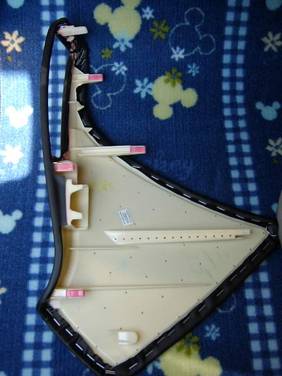

ツメ、クリップ位置をご確認ください。

2.マルチメディアモジュレーションディスプレイ取りはずし

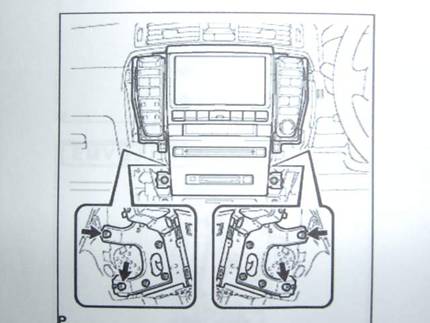

ラジオレシーバ左右にあるボルト（10mm）4本のボルトをはずします。

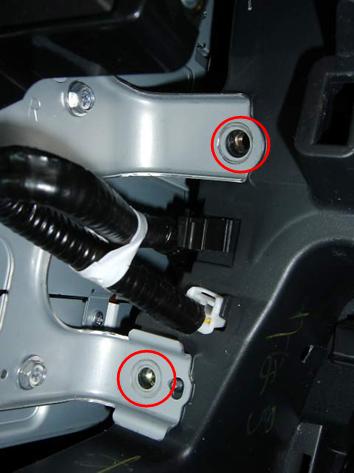

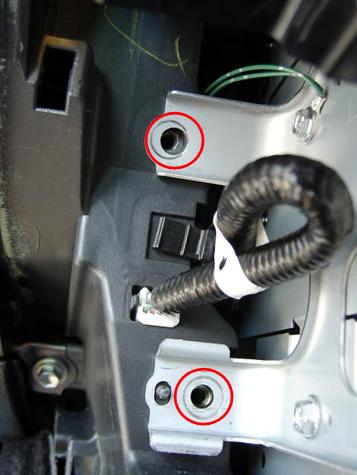

赤丸部分のボルト４本を取トりはずす。

注意

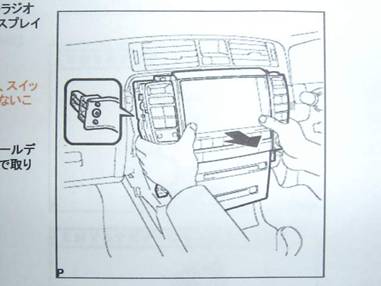

左右のスイッチ操作パネルは奥側ガワのパネルに指を掛けて引ヒっぱること。

スイッチパネルのすぐ裏側部分に指を掛カけて引っぱると

パネルが破損する可能性があります。

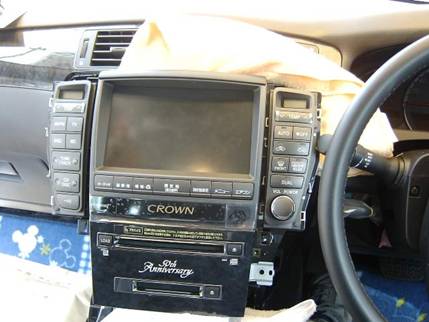

車両後方に引っぱり引き出ダす。

アドバイス

まえもって引き出したときに傷が付くようなところにタオルを敷いておき保護してください。

保護しないとシフトノブや木目調パネルに傷が付く恐オソれがあります。

背面には多くのハーネスがありますので、無理に出さないようにしてください。

3.ハーネスキット取り付ツけ

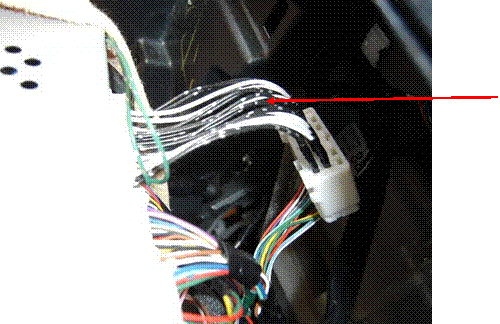

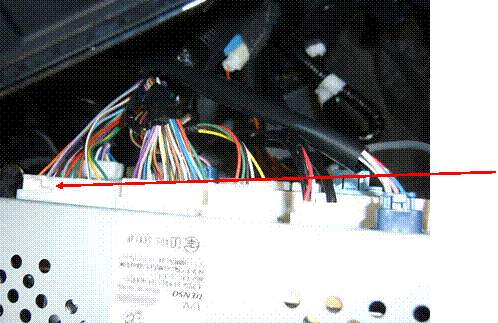

ハーネスキットを取り付ツけるコネクター

ハーネスキット

詳細はハーネスキット付属の取付取扱説明書をご覧ください。

ハーネスキットのY端子を側面にあるボルトに共締ジめします。

基本的に板金部分あればどこのボルトでも構いません。

4.動作確認

5.パネル復元

ポイント

パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。

パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して

はめ込んでいくとよいでしょう。

注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は

バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。
