| レクサス |
GS430/GS350 |
H17.8～ |
|
|
|
|
|
|
|
|
|
|
| １．バッテリーターミナル切り離し |
|
|
| ■注意■ |
|
| HDDナビゲーションシステムはエンジンキーＯＦＦ後、約６分間で各種メモリーおよび設定などを記憶 |
|
| するため、必ずエンジンキーＯＦＦ後、６分以上経過してからバッテリーターミナルを切り離すこと。 |
|
|
| リムーバー差し込み口やパネル部分にマスキングテープを貼りキズ付防止をすること。 |
|
|
|
|
|

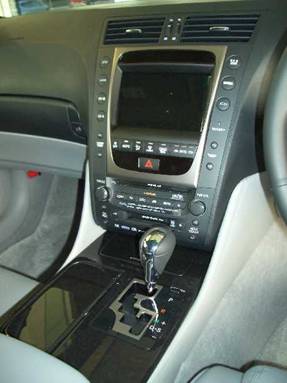

全体写真 |
|
|

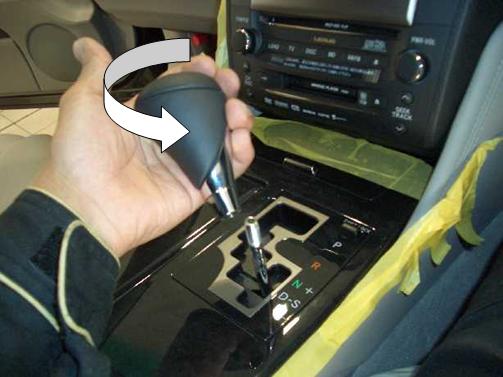

| ２．シフトレーバーノブ取りはずし |
|
|
|
|
|
矢印方向に回し、シフトレバーノブを取りはずす。 |
|
|

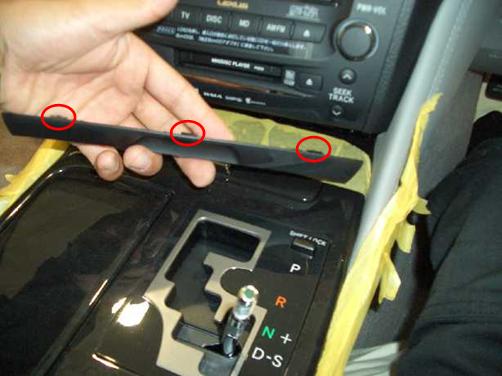

| ３．コンソールアッパパネル ガーニッシュＦＲ取りはずし。 |
|
|
|
|
リムーバーを下側から差し込み車両後方に引き |
|
|
ツメ３箇所をはずし、取りはずす。 |
|
|
| ４．コンソールパネルＵＰＲ ＡＳＳＹ取りはずし。 |
|
|
|
|
|
|

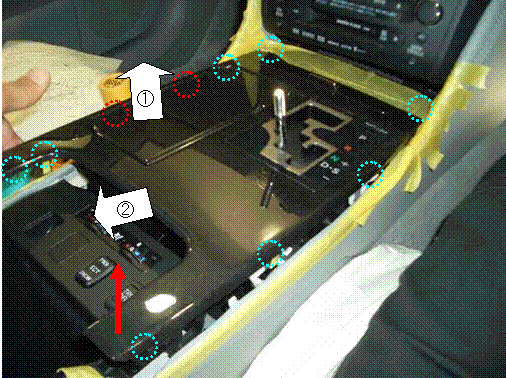

シフトレバーをＮの位置にする。 |
|
|
|
図①矢印方向に引き、写真に示すツメ２箇所およびクリップ |
|
２箇所のかん合をはずす。 |
|
|
次に反対側のかん合をはずす。 |
|
|
|
ツメ位置 |
|
|
|
クリップ位置 |
|
|
|

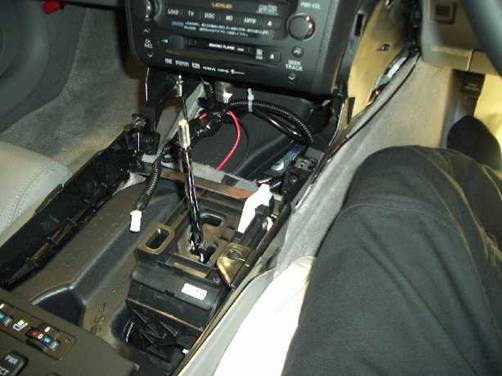

赤矢印部分を持ち上げて、②矢印方向に引くと取りはずせる。 |
|
このときにシフトレバーの位置によってはゲートのメッキを |
|
キズ付けるので注意すること。 |
|
|
| ５．インストルメントパネルフィニッシュパネルエンドＬＨ取りはずし。 |
|
|
|
|
|

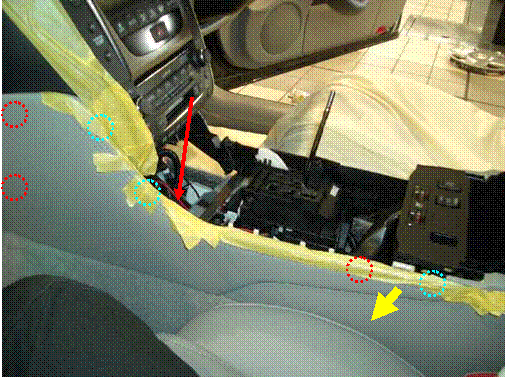

赤矢印部のネジを取りはずす。 |
|
|
|
黄色矢印部を持ち、左側面に引きツメおよびクリップの |
|
|
かん合をはずす。 |
|
|
|
ツメ位置 |
|
|
|
クリップ位置 |
|
|
|
|
| ６．インストルメントパネルフィニッシュパネルエンドＲＨ取りはずし。 |
|
|
|
赤矢印部のネジを取りはずす。 |
|
|
|
黄色矢印部を持ち、左側面に引きツメおよびクリップの |
|
|
かん合をはずす。 |
|
|
|
|
|
| ７．マルチメディアモジュールディスプレイＡＳＳＹ Ｗ／ラジオレシーバＡＳＳＹ取りはずし。 |
|
|
|
|
|

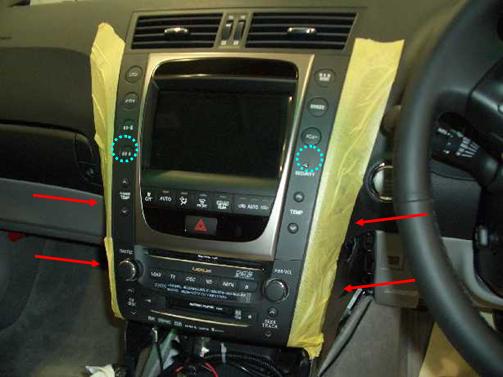

マスキングテープを写真のように貼る。 |
|
|
|
赤矢印部のボルト４本を取りはずす。 |
|
|
【側面から覗き込むとボルトが見える】 |
|
|
|
ディスプレイモジュールの下部を裏面から押して |
|
|
クリップのかん合を取りはずす。 |
|
|
|
|
|
クリップ位置 |
|
|
|
|
|
|
|

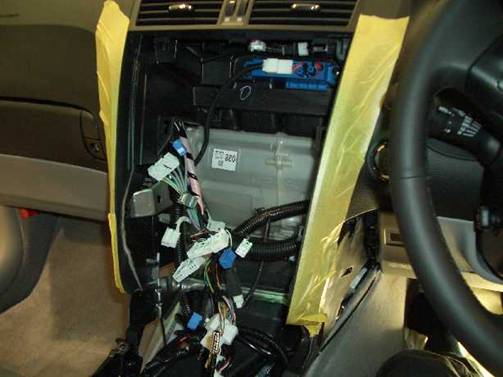

マルチメディアモジュールディスプレイＡＳＳＹ |
|
|
Ｗ／ラジオレシーバＡＳＳＹを取りはずしたところ。 |
|
|

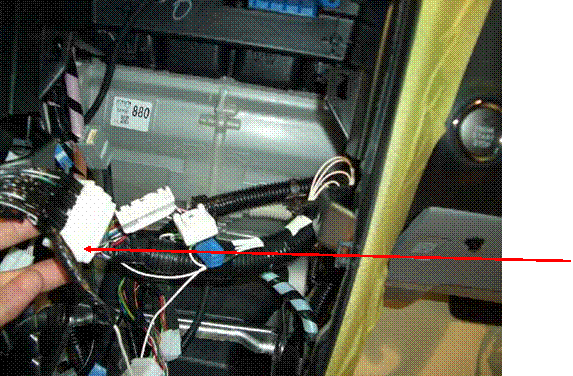

| ８.ハーネスキット取り付け。 |
|
|
|
|
商品の取付取扱説明書を参考にして |
|
|
対象コネクターにキットを装着する。 |
|
|
|
ハーネスキット【TV-060】 |
|
|
|
|
|

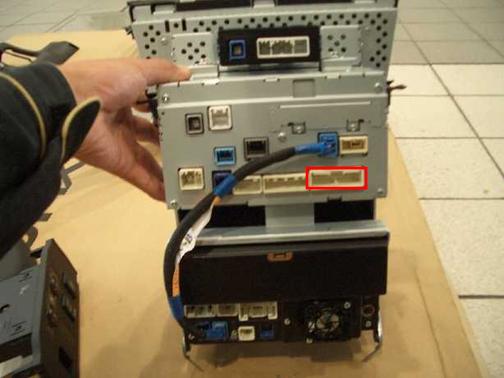

マルチメディアモジュールディスプレイＡＳＳＹ |
|
|
Ｗ／ラジオレシーバＡＳＳＹの背面を見たところ。 |
|
|
|
赤枠部が対象コネクター |
|
|
| ポイント |
|
|
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
