| レクサスＩＳ |
GSE20,21,25 |
H17.8～ |
|
|
|
|
|
|
|
|
|
|
| 駐車ブレーキをしっかり確実にかけておきます。 |
|
| バッテリーマイナス端子を取りはずします。 |
|
|

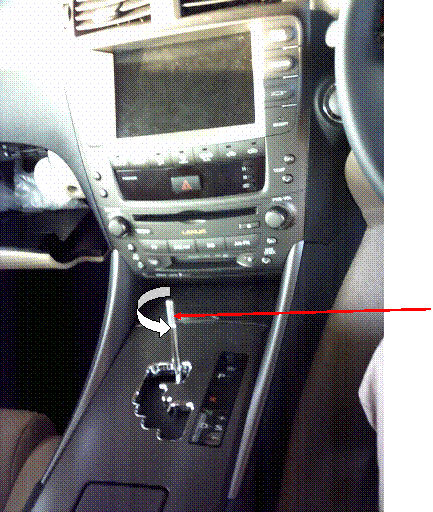

| １、シフトレバーノブ取りはずし |
|
|
|
|
|
矢印方向に回し、シフトレバーノブを取りはずします。 |
|
|

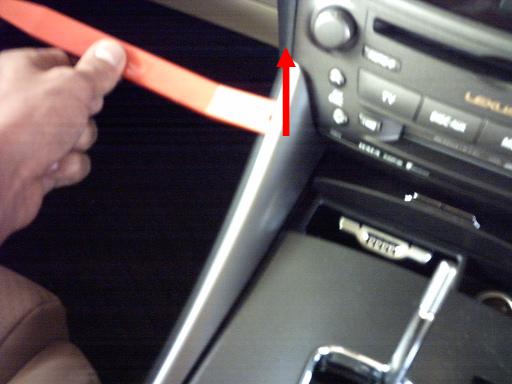

| ２、インストルメントパネル フィニッシュパネル エンド ＬＨ取りはずし |
|
|
|
|
|
リムーバーを写真のように差し込み、こじるように持ち上げ |
|
クリップのかん合を取りはずします。 |
|
|
|
インストルメントパネル フィニッシュパネル エンド ＲＨも |
|
同様に取りはずします。 |
|
|
| ３、コンソールパネルＵＰＲ ＡＳＳＹ取りはずし |
|
|
|
|
①部分を持ち上げてクリップのかん合をはずして②方向へ引いて |
|
取りはずします。 |
|
|
|

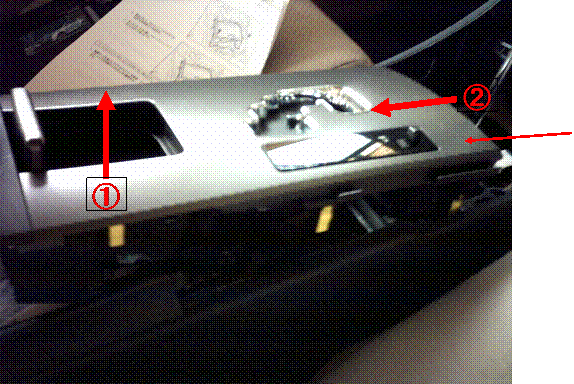

コンソールパネルＵＰＲ ＡＳＳＹ取りはずし |
|
|
|
|
|
|

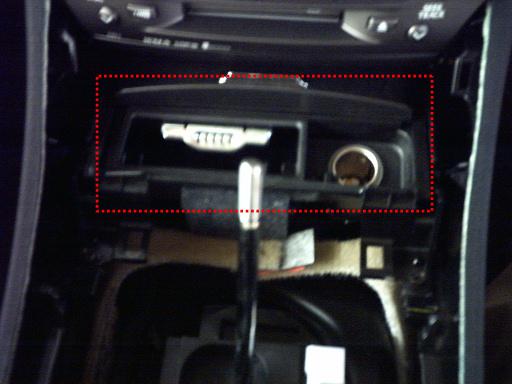

灰皿部分を取りはずします。 |
|
|
|
シガライター裏側のコネクターを取りはずします。 |
|
|
|
|
|

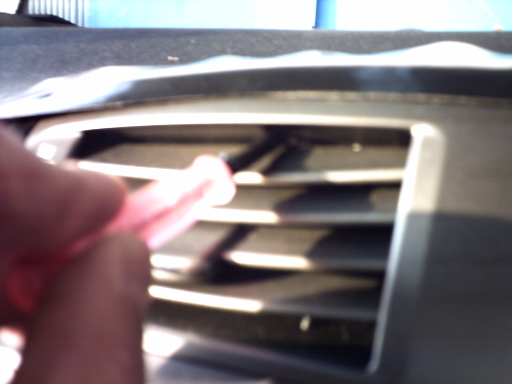

レジスターＡＳＳＹを車両後方に引き取りはずします。 |
|
|
背面にコネクターがありますので抜き取ります。 |
|
|
|
|
|

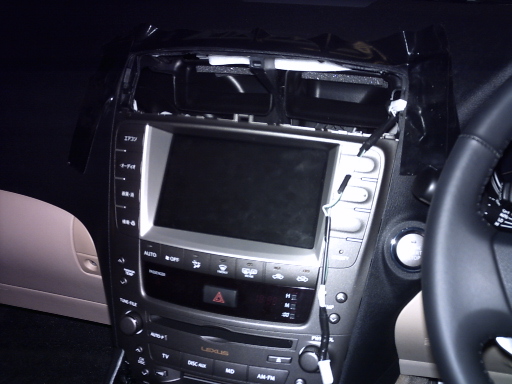

| ４、マルチディスプレイ取りはずし |
|
|
|
|
|

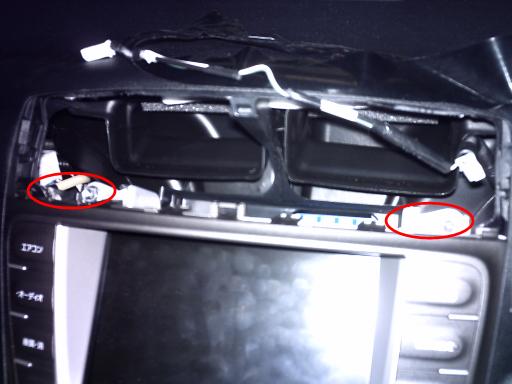

ボルトを取りはずします。 |
|
|
|
ボルト紛失に注意してください。 |
|
|
|
|
|
|

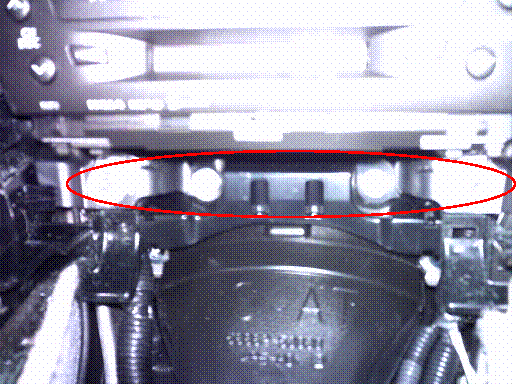

オーディオ下部のボルトを取りはずす。 |
|
|
|
マルチディスプレイの裏側に手をいれて車両後方に引き |
|
|
取りはずします。 |
|
|
|
ボルト紛失に注意してください。 |
|
|
|
|
|

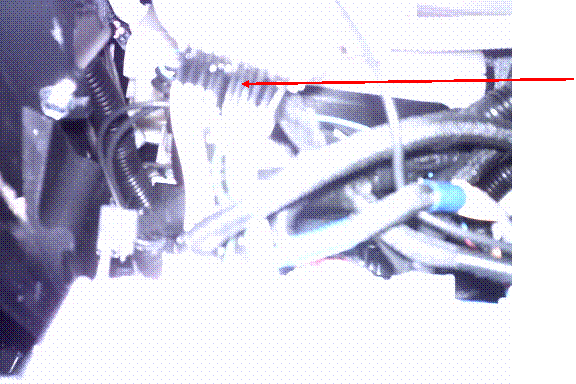

商品の取付取扱説明書を参考にして |
|
|
対象コネクターにキットを装着する。 |
|
|
|
ハーネスキット |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
