| ランドクルーザー UZJ200W H19.9〜 |
対応キット【TV-060】 |
|
|
|
|
|
|
|
| １、バッテリーターミナルのマイナス端子を取りはずす。 |
|
|
| メーカーオプションＨＤＤナビゲーションシステムはイグニッションスイッチＯＦＦ後、各種メモリーおよび設定の |
|
| 記憶を開始します。このためイグニッションスイッチＯＦＦ後、6分以上時間が過ぎてからバッテリーターミナルを |
|
| はずしてください。（販売店オプションナビは6分の待ち時間は必要ありません。） |
|
|

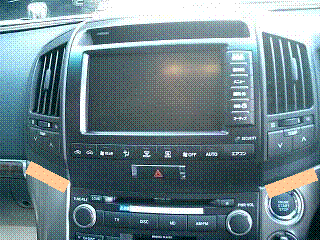

| ２、保護テープ貼り付け |
|
|
|
|
|
テープ貼り付け位置 |
|
|
|
傷防止のため |
|
|
リムーバーを差込部分に保護テープを貼る。 |
|
|

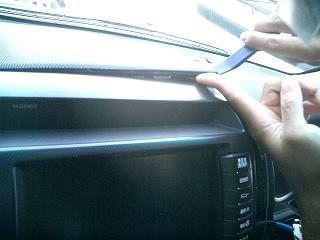

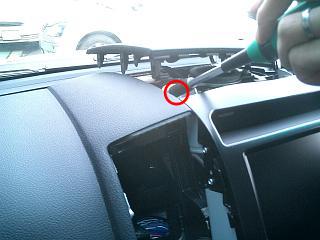

| ３、スピーカ オープニング カバーＡＳＳＹ Ｎｏ.１取りはずし |
|
|
|
|
ツメ８箇所のかん合をはずす。 |
|
|
|
|
|
|

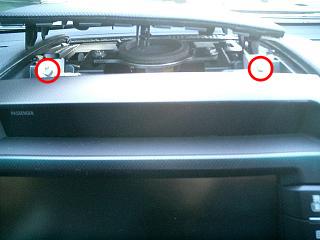

ボルト位置 |
|
|

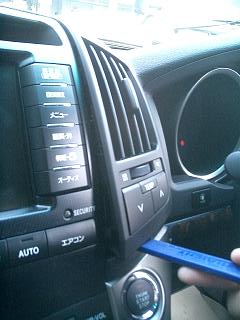

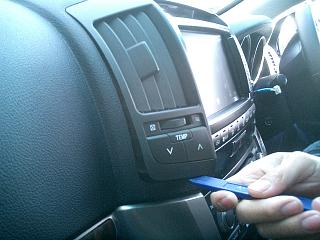

| ４、インストルメントパネル レジスタＡＳＳＹ No.3取りはずし |
|
|
|
|
ツメ6箇所のかん合をはずす。 |
|
|
|
|
|

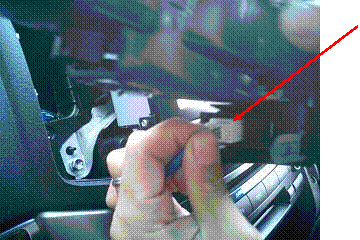

背面のコネクターを抜き取る。 |
|
|
|
アドバイス |
|
|
コネクターのロック解除ツメを押しながら引き抜くこと。 |
|
|
|
|
|
ツメ6箇所のかん合をはずす。 |
|
|
|
|
|

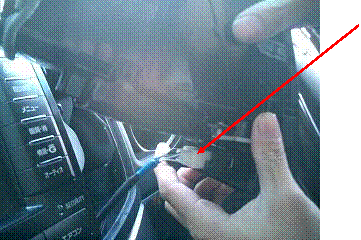

背面のコネクターを抜き取る。 |
|
|
|
アドバイス |
|
|
コネクターのロック解除ツメを押しながら引き抜くこと。 |
|
|
| ５、マルチディスプレイ取りはずし |
|
|
|
|
|
上部2箇所、ディスプレイ左右の2箇所の計4本のボルトを取りはずす。 |
|
|

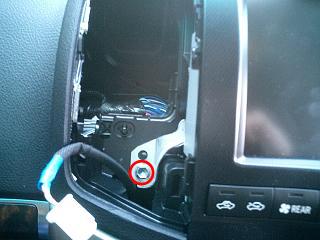

ボルト位置 |
|
|
|
|
|
|
左右対称にあります。 |
|
|
|
ボルト位置 |
|
|
| ６、ハーネスキット取り付け |
|
|
|
|

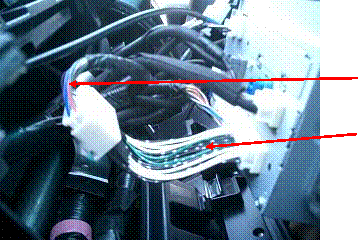

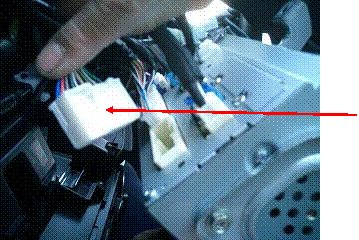

マルチディスプレイ背面の２６ピンコネクターを引き抜く。 |
|
|
|
車両ハーネス |
|
|
|
|
|
間に割り込ませる。 |
|
|
|
車両ハーネス |
|
|
|
ハーネスキット |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
