マークＸ

GRX120,121,125

H16.11～

メーカーオプション・標準装備のマルチビジョンには当社品番【TV-060】を装着してください。

ディーラーオプションナビの場合も取り外ハズし手順は同様に行なえます。

１、パーキングブレーキをかける。

２、バッテリーマイナス端子を切り離ハナす。（キット取付作業時ショート防止のため）

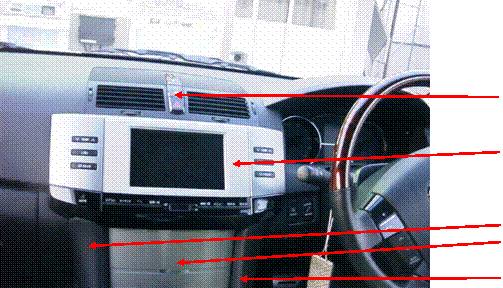

各部の名称

インストルメントレジスタAssy　No.3

マルチディスプレイAssy

インストルメントフィニッシュパネルエンドＬＨ

インストルメントクラスタフィニッシュパネルＣＴＲ

インストルメントフィニッシュパネルエンドＲＨ

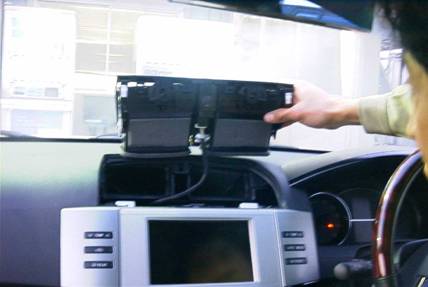

３、インストルメントレジスタAssy　No.3取り外ハズし

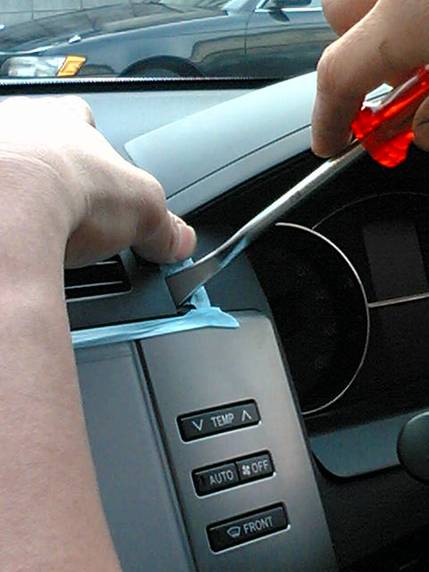

キズが付かないように、マスキングテープ等で保護してください。

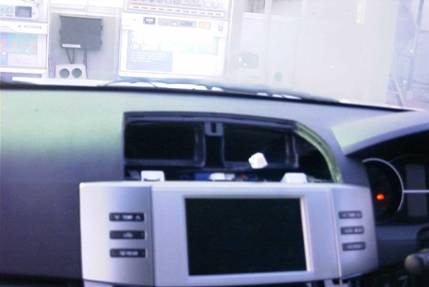

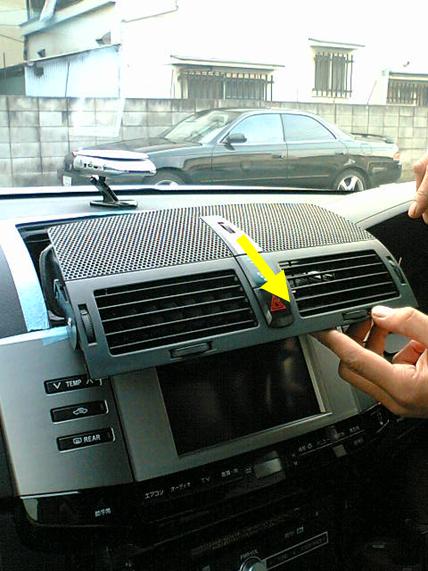

リムーバーなどを使用してクリップのかん合３箇所を外し、

車両後方に引き取トり外す。

裏側のコネクターを切りはなして

インストルメントレジスタAssy　No.3を取り外ハズす。

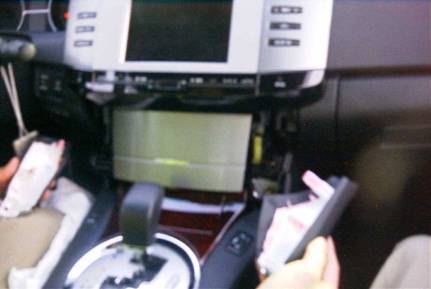

４、インストルメントフィニッシュパネルエンドＲＨ、ＬＨ取り外ハズし

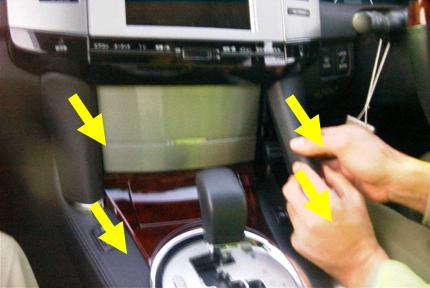

インストルメントフィニッシュパネルエンドＲＨの下側を手で持モち

車両後方に引くとクリップの勘合が外れるので、今度は上面を

手で持ち、下側同様に引で取トり外す。（クリップ２箇所）

インストルメントフィニッシュパネルエンドＬＨも同様に取り外ハズす。

注意

下だけを持って斜ナナめの状態で外そうとすると、上側のクリップが

破損する可能性があるので無理に引ヒっ張らないこと。

５、インストルメントクラスタフィニッシュパネルＣＴＲ取り外ハズし

インストルメントクラスタフィニッシュパネルＣＴＲを車両後方に引き

クリップ４箇所カショのかん合を外し、取り外ハズす。

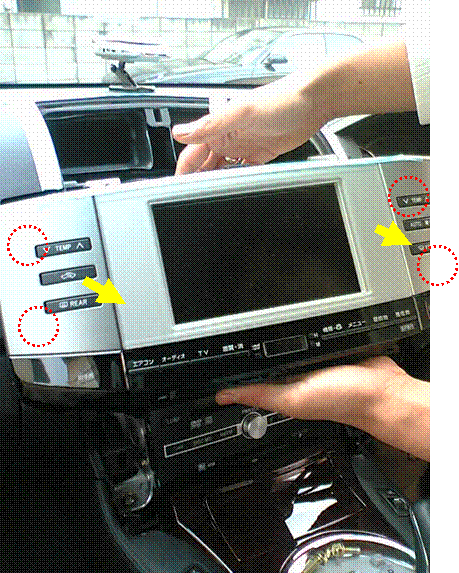

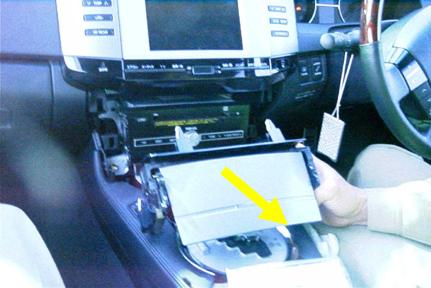

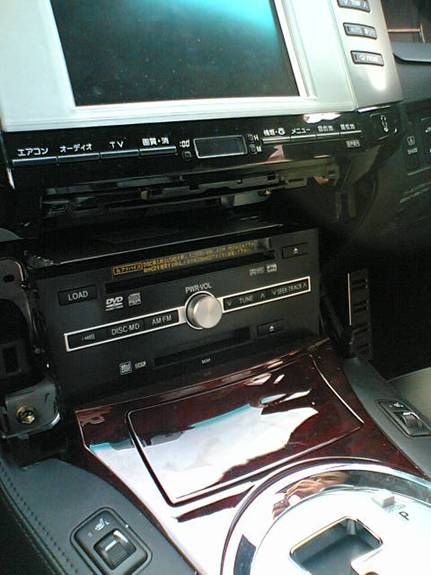

６、マルチディスプレイAssy取り外ハズし

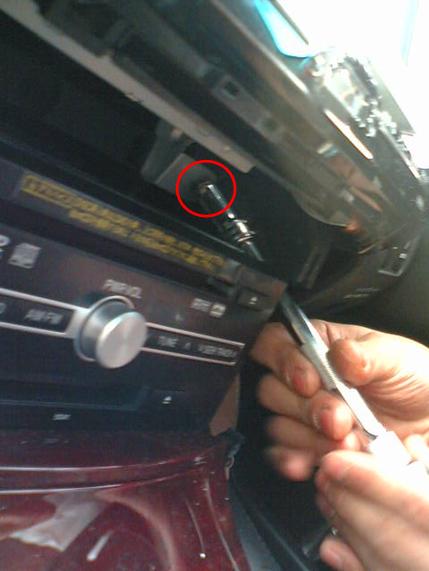

マルチディスプレイAssy上面メンにあるボルト２本をはずす。

（左右対称位置にボルトがあります。）

マルチディスプレイ下側にあるボルト２本をはずす。

（左右対称位置にボルトがあります。）

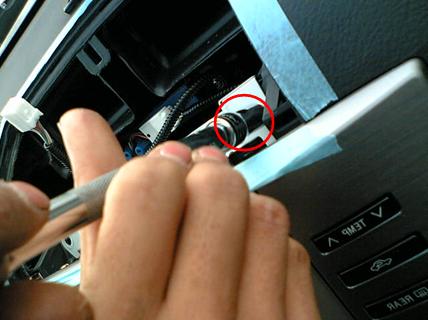

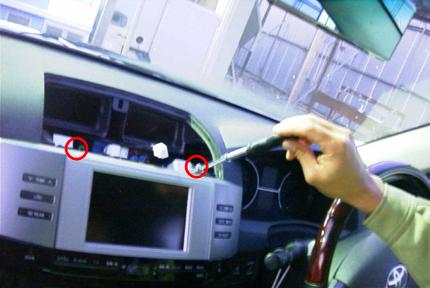

マルチディスプレイ上下に手を入イれて左右にある２箇所のクリップのかん合をはずす。

赤丸部：クリップ箇所

アドバイス

はじめに左側ヒダリガワのクリップ２箇所のかん合を外ハズし、次に右側をはずすと良い。

一度にクリップ４箇所は硬くて外れない。

７、ハーネスキット取り付ツけ

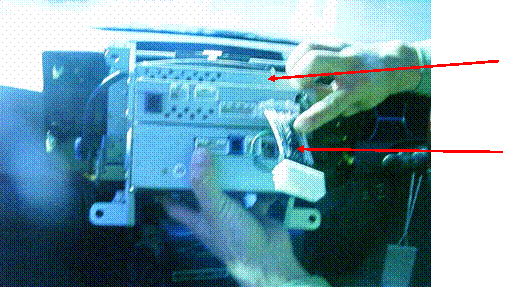

マルチディスプレイAssy裏側にある26Pコネクターを抜く。

車両側26Pコネクター

マルチディスプレイ

ハーネスキット

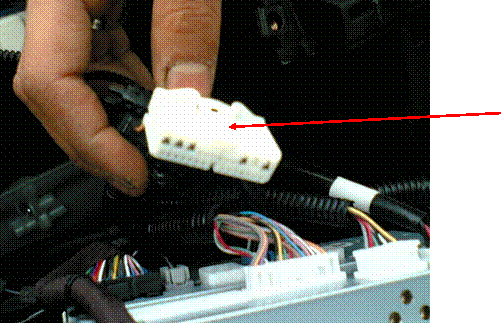

ハーネスキットのコネクターをマルチディスプレイに差し込コむ。

ハーネスキットのコネクターに車両側のコネクターを差し込コむ。

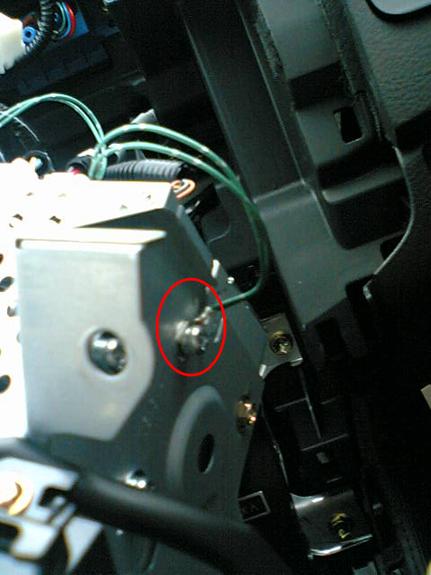

ハーネスキットのＹ端子をマルチディスプレイAssy側面のネジに

共締めする。

ハーネスキットの取り付ツけは、付属の取付取扱説明書を参照してください。

８、動作確認

９、パネル復元

ポイント

パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。

パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して

はめ込んでいくとよいでしょう。

注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は

バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。
