| クルーガー |
MCU20,25/ACU20,25 |
|
H15.9〜 |
G-BOOK対応マルチビジョン※ |
|
|
|
|
|
|
| ※H12.12〜H15.8までのマルチビジョン搭載車でも作業方法は同じです。 |
|
|
| １、インストルメントクラスタフィニッシュパネルCTR取りはずし |
|
|
|
|
|

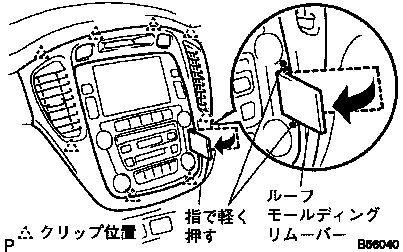

図に示す位置を軽く押さえ、リムーバー等を差し込み |
|
|
インストルメントクラスタフィニッシュパネルCTR下側クリップのかん合をはずす。 |
|
|
インストルメントクラスタフィニッシュパネルCTRを車両後方に引き、 |
|
|
上側のクリップのかん合をはずす。 |
|
|
|
各コネクタを切り離し、インストルメントクラスタフィニッシュパネルCTRを |
|
取りはずす。 |
|
|

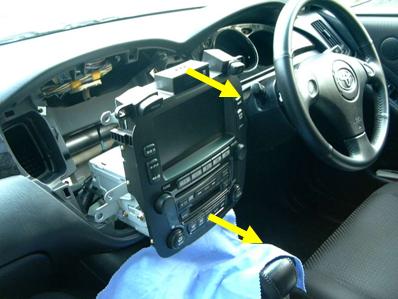

| ２、マルチディスプレイASSY取りはずし |
|
|
|
|

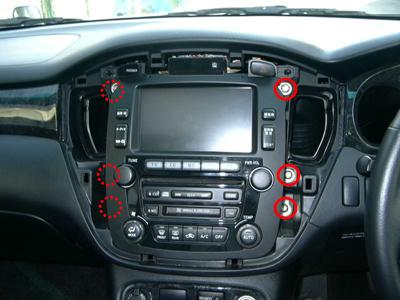

ボルト６本をはずす。 |
|
|
|
マルチディスプレイASSYを車両後方に引き出す。 |
|
|
|
|
|
| ３、ハーネスキット取り付け |
|
|
|
|

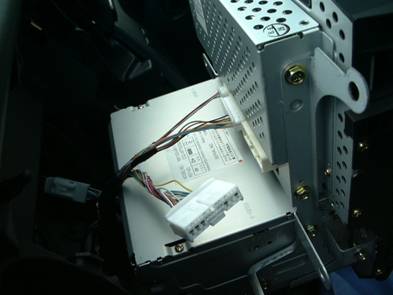

マルチディスプレイ裏側の対象コネクタを抜く。 |
|
|
|
|
|

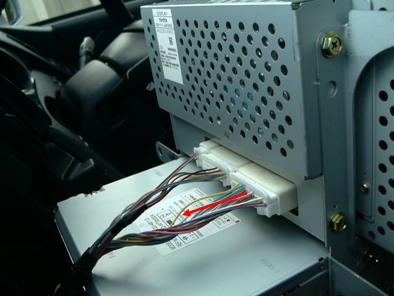

車両側のコネクタとマルチディスプレイASSYの間に |
|
|
ハーネスキットを差し込む。 |
|
|
|
|
|

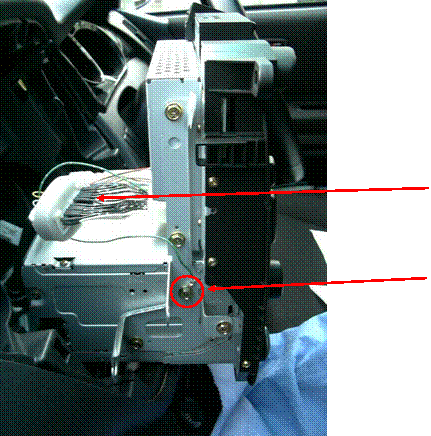

ハーネスキットのＹ端子を側面のボルトに共締めする。 |
|
|
|
ハーネスキット |
|
|
|
Ｙ端子を共締め |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
