| クラウンロイヤル／アスリート |
|
GRS200,201,202,203,204 |
H20.2〜 |
【TV-077】 |
|
|
| ハーネスキット取付場所：オーディオユニット背面 |
|
|
| １、バッテリーマイナスターミナルを取りはずす。 |
|
|
| メーカーオプションＨＤＤナビゲーションシステムはイグニッションスイッチＯＦＦ後、各種メモリーおよび設定の |
| 記憶を開始します。このためイグニッションスイッチＯＦＦ後、6分以上時間が過ぎてからバッテリーターミナルを |
| はずこと。 |
|
|

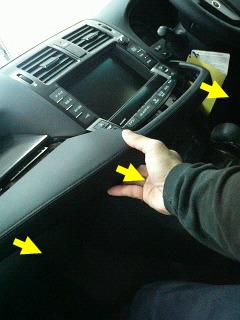

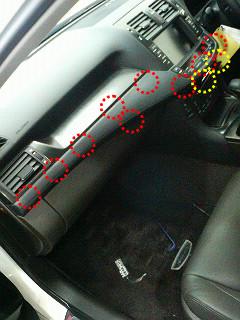

| １、インパネクラスターモールディング取りはずし |
|
|
|
|
|
|
クリップ位置 |
|
|
|
ツメ位置 |
|
|
|
|
|
パネル右側から順番にクリップのかん合をはずす。 |
|
|
| ２、コンソールアッパーパネル取りはずし |
|
|
|
|
シフトロック解除ボタンを押してシフトレバーを「Ｎ」にする。 |
|
|

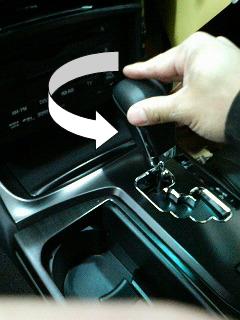

シフトノブを反時計周りに回して取りはずす。 |
|
|
|
|
|
|

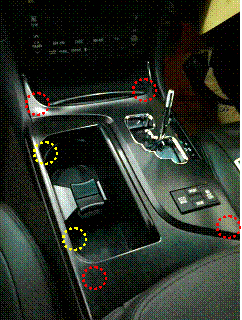

コンソールアッパーパネルを真上に持ち上げて |
|
|
ツメ2箇所、クリップ4箇所のかん合をはずす。 |
|
|
|
クリップ位置 |
|
|
|
ツメ位置 |
|
|
|
|
|
|

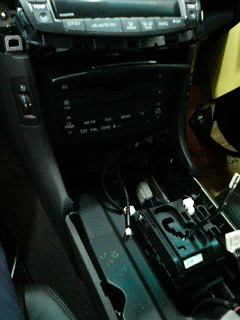

コネクターを切り離す。 |
|
|
|
|
|
|
|
|
|

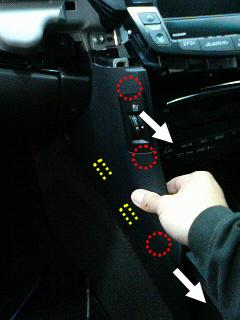

クラスターサイドパネル取りはずす。 |
|
|
右側も同様の作業を行ってください。 |
|
|
|
背面にコネクターがあるので切り離す。 |
|
|
|
クリップ位置 |
|
|
|
ガイド |
|
|
|
復元時の注意 |
|
|
取り付けのときは、ガイドを穴に差し込んでから |
|
|
車両前方に押してクリップをかん合させる。 |
|
|
| ３、クラスタードアパネル取りはずし |
|
|
|
|
|

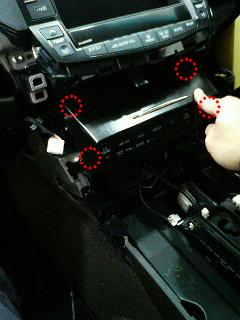

ドアを開けて、クラスタードアパネルを車両後方に引き |
|
|
4箇所のクリップのかん合をはずす。 |
|
|
|
クリップ位置 |
|
|

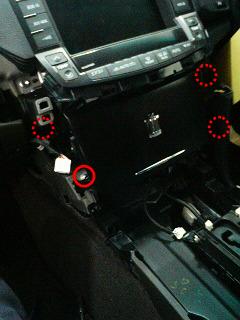

| ４、オーディオユニット取りはずし |
|
|
|
|
|

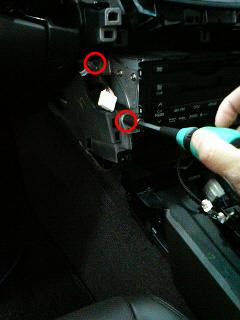

オーディオユニットを固定しているボルト4本を取りはずす。 |
|
（左右に2箇所づつある。） |
|
|
|
ボルト位置 |
|
|
|
|
|
|
ボルト位置 |
|
|
|
|
|

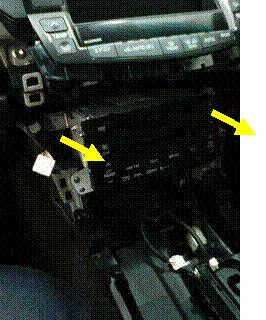

オーディオユニットを手前に引き出す。 |
|
|
|
背面の26ピンコネクターにハーネスキットを割り込ませて装着する。 |
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
