| レクサスHS250h |
|
ANF10 |
H21.7〜 |
【TV-077】 |
|
|
|
|
|
|
|
|
|
| １、補機バッテリーマイナスターミナル取りはずし |
|
|
|
|
|

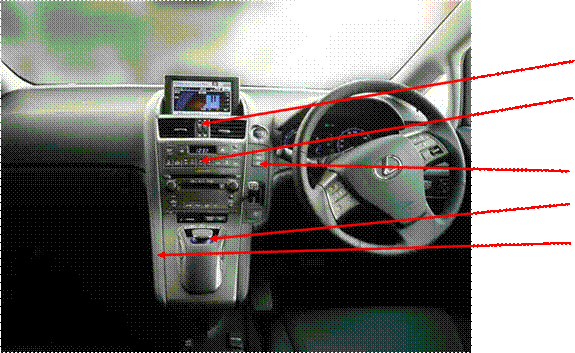

各部の名称 |
|
|
|
インストルメントパネル レジスタASSY CTR |
|
|
|
インテグレーションコントロール＆パネルASSY+ラジオレシーバASSY |
|
|
インストルメントフィニッシュパネルエンドRH |
|
|
|
リモートタッチ |
|
|
|
インストルメントフィニッシュパネルエンドLH |
|
|
| ２、インストルメントフィニッシュパネルエンドRH/LH取りはずし |
|
|
|
アドバイス |
|
|
インストルメントフィニッシュパネルエンドLH、RHの |
|
|
取りはずし順序はどちらが後先でも問題ありません。 |
|
|
|

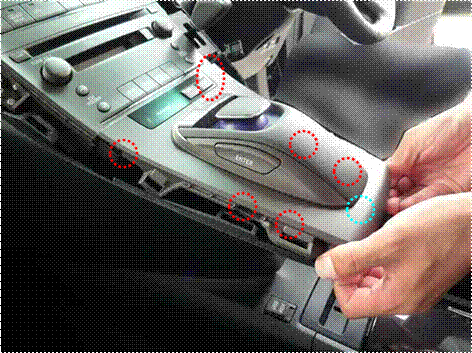

ツメ11箇所のかん合をはずしてパネルを取りはずす。 |
|
|
|
アドバイス |
|
|
ツメのかん合に対して真っ直ぐに引くこと。 |
|
|
|
|

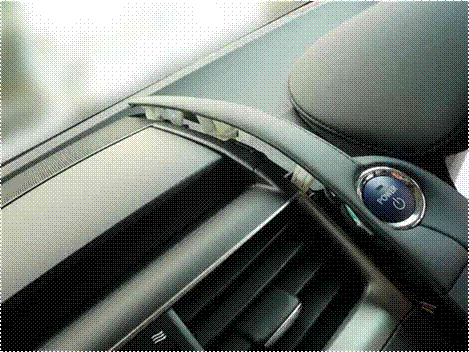

シフトレバーの周辺に傷付防止のためマスキングテープを貼る。 |
|
ツメ11箇所のかん合をはずしてパネルを取りはずす。 |
|
|
|
アドバイス |
|
|
ツメのかん合に対して真っ直ぐに引くこと。 |
|
|
|
|
|

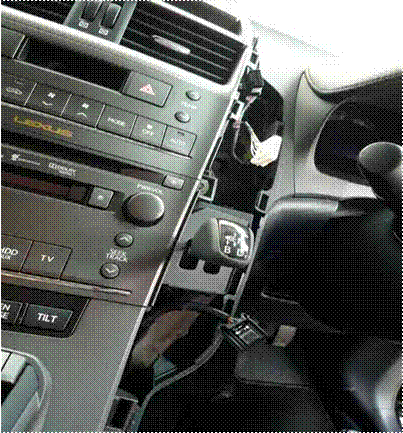

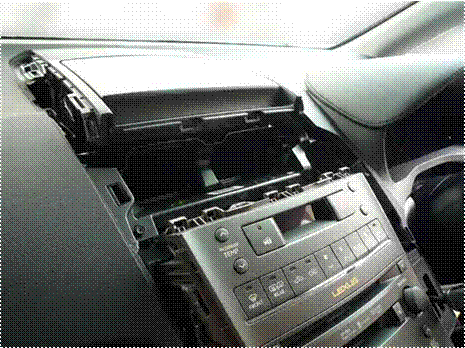

パネルを取りはずした写真 |
|
|
| ３、リモートタッチ取りはずし |
|
|
|
|
上側２箇所のツメのかん合をはずしてから |
|
|
下４箇所のツメおよびクリップのかん合を取りはずす。 |
|
|
|
各コネクターを切り離し、リモートタッチを取りはずす。 |
|
|
|
ツメ位置 |
|
|
|
|
|
|
クリップ位置 |
|
|
|
|
|
|
|

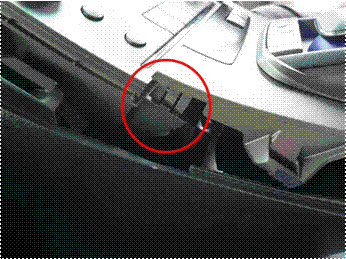

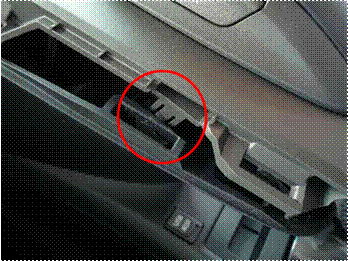

ツメの拡大写真 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
リモートタッチの裏側 |
|
|
|
クリップ |
|
|
| ４、インストルメントパネル レジスタASSY CTR取りはずし |
|
|
|
|
|
|
|
|

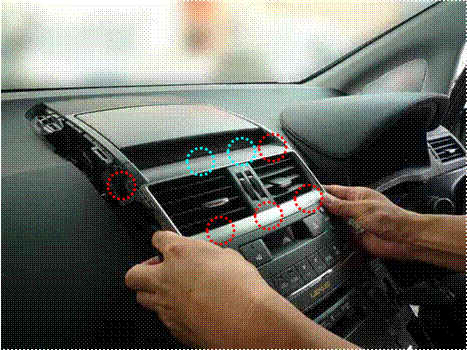

ツメ位置 |
|
|
|
|
クリップ位置 |
|
|
|
|
|
ツメ5箇所およびクリップ２箇所のかん合をはずし |
|
|
パネルを取りはずす。 |
|
|
|
このパネルのはずし方には注意点があります。 |
|
|
ハーネスキット購入時にパネル分解図を請求してください。 |
|
|
|
|

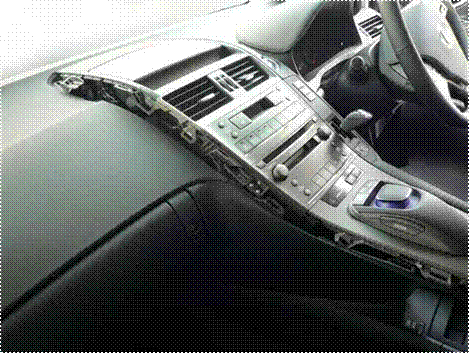

パネルを取りはずした写真 |
|
|
| ５、インテグレーションコントロール＆パネルASSY＋ラジオレシーバASSY取りはずし |
|
|
|
|
|
|
|
|

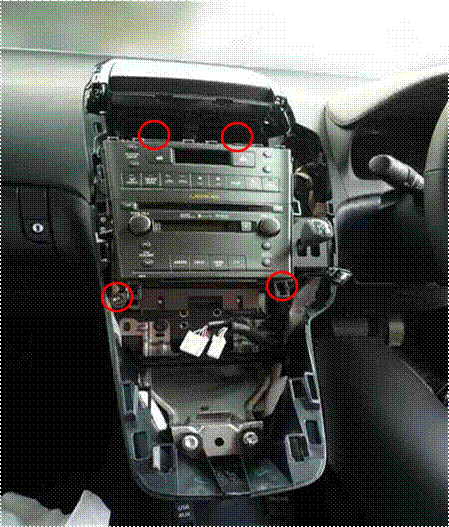

ボルト位置 |
|
|
|
|
|
ボルト4本を取りはずす。 |
|
|
|
|
|

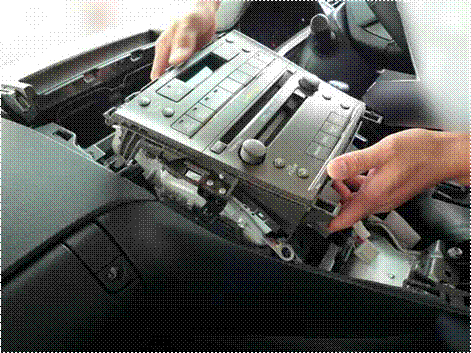

手前に引き出す。 |
|
|
|
|
|
|
|
|

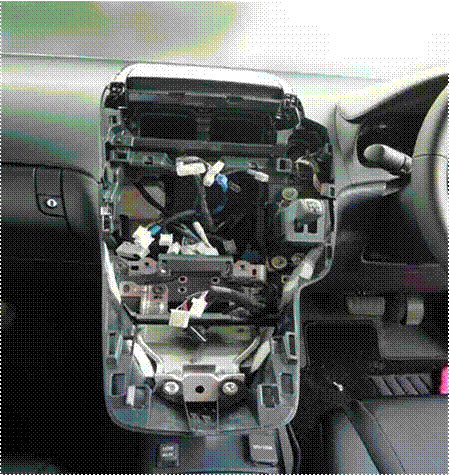

全てのパネルが取りはずされた写真 |
|
|
| ６、ハーネスキット取り付け |
|
|
|
|

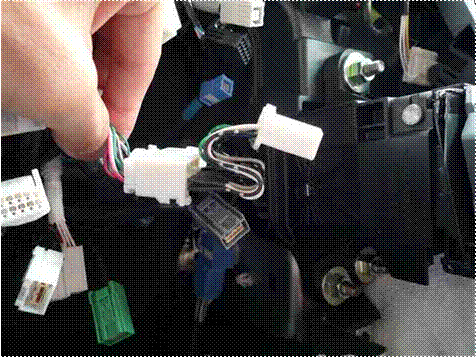

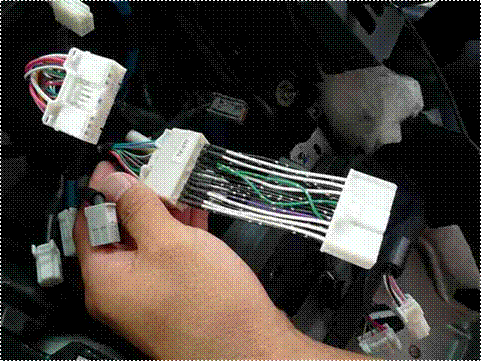

車両ハーネスにハーネスキットを装着する。 |
|
|
|
|
|
ラジオレーシーバASSY背面の26ピンコネクターに差し込む。 |
|
|
アドバイス |
|
|

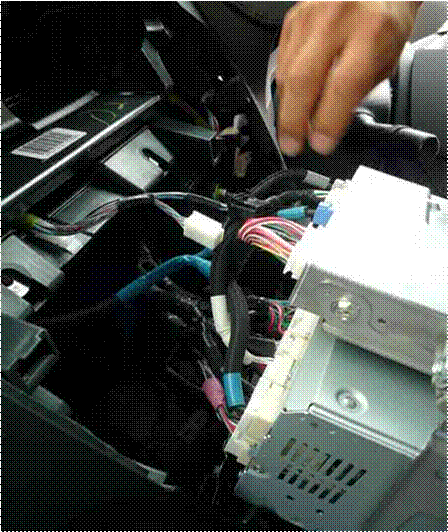

本体背面のスペースが狭いので線処理を行なうと良い。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
