| マジェスタ |
|
URS206/UZS207 |
|
H21.3〜 |
|
対応ハーネスキット【TV-077】 |
|
|
|
|
取付場所：オーディオユニット背面 |
|
| １、バッテリーマイナスターミナル取りはずし。 |
|
|

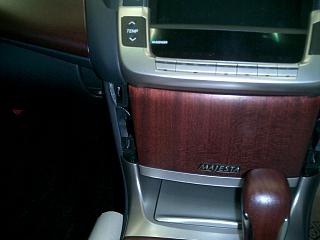

| ２、インストルメントクラスタ・フィニッシュパネル取はずし。 |
|
|
|
|
|

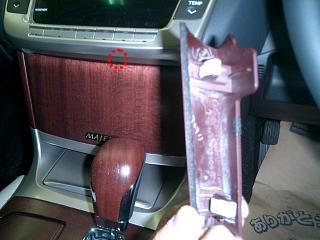

インストルメントクラスタ・フィニッシュパネル |
|
|
|
シフトレバーノブ |
|
|
|
|
|
|
インストルメントクラスタ・フィニッシュパネル（Ｌ） |
|
|
|
インストルメントクラスタ・フィニッシュパネル（Ｒ） |
|
|
|
|
|

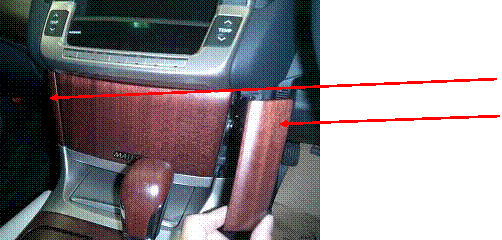

パネルの裏側を見たところ |
|
|
|
|
|
左側も同様にはずす。 |
|
|
| ３、コンソールパネルＵＰＲ取りはずし。 |
|
|
|
|

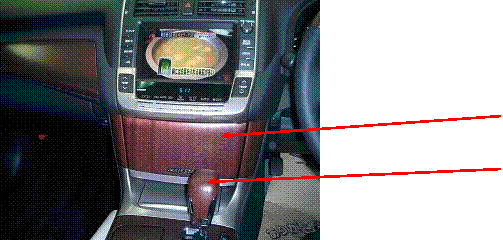

シフトレバーノブを反時計周りに回して取りはずす。 |
|
|
|

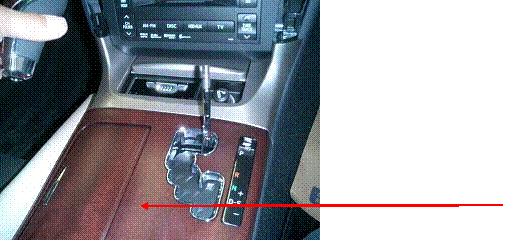

コンソールパネルＵＰＲ |
|
|
|
|
|
パネル裏側のコネクターを切り離す。 |
|
|

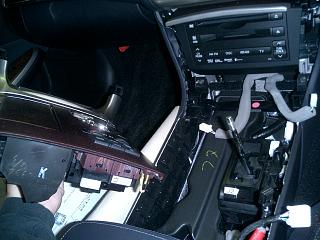

| ４、インストルメントクラスタ・フィニッシュパネル取りはずし。 |
|
|
|
|

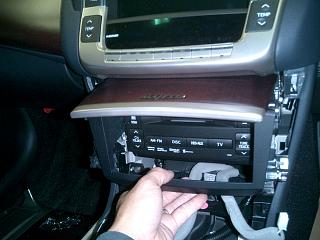

車両後方に引きクリップのかん合をはずして |
|
|
パネルを取りはずす。 |
|
|
| ５、ラジオレシーバ取りはずし。 |
|
|
|
|

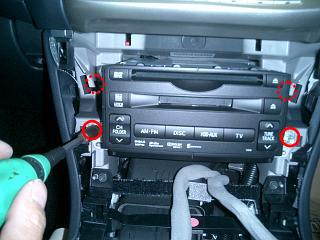

ボルト4本を取りはずし、ラジオレシーバーを |
|
|
車両後方に引き出す。 |
|
|
| ６、ハーネスキット取り付け。 |
|
|
|
|
|

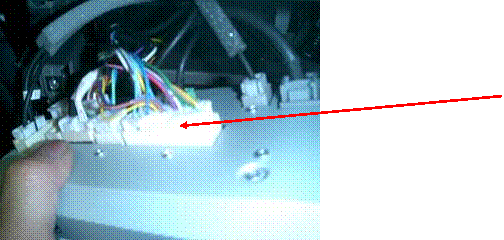

コネクター |
|
|
|

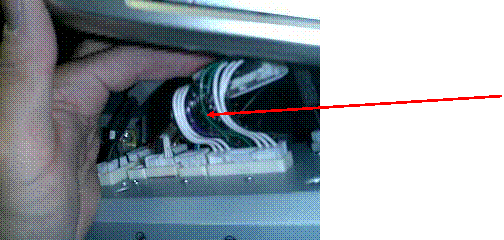

コネクターを切り離し、ハーネスキットを装着する。 |
|
|
（詳細はハーネスキットの取り付け説明書をご覧ください。） |
|
|
|
|
|
ハーネスキット【TV-077】 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
