| マークＸジオ ANA1#系/GGA10 H19.9〜 |
|
メーカーオプションナビ【TV-077】 |
|
|
|
|
|
|
|
|
|
ディーラーオプションナビ【TV-010〜TV-017】 |
※機種により対応するキットが異なります。 |
|
| １、バッテリーマイナスターミナルを取りはずす。 |
|
|
| メーカーオプションＨＤＤナビゲーションシステムはイグニッションスイッチＯＦＦ後、各種メモリーおよび設定の |
|
| 記憶を開始します。このためイグニッションスイッチＯＦＦ後、6分以上時間が過ぎてからバッテリーターミナルを |
|
| はずしてください。（販売店オプションナビは6分の待ち時間は必要ありません。） |
|
|

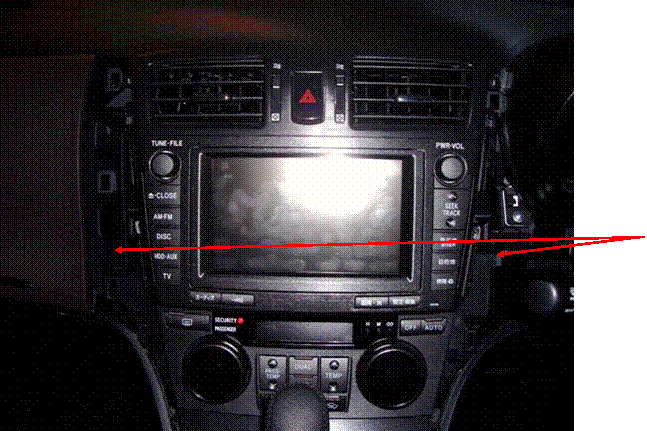

| ２、インストルメントパネル フィニッシュパネル エンドRH、LHを取りはずす。 |
|
|
|
|
|
クリップのかん合7箇所を外して |
|
|
インストルメントパネル フィニッシュパネル エンドRHを |
|
|
取りはずす。 |
|
|
|
クリップのかん合7箇所を外して |
|
|
インストルメントパネル フィニッシュパネル エンドLHを |
|
|
取りはずす。 |
|
|
|
インストルメントパネル フィニッシュパネル エンドRH、LH |
|
|

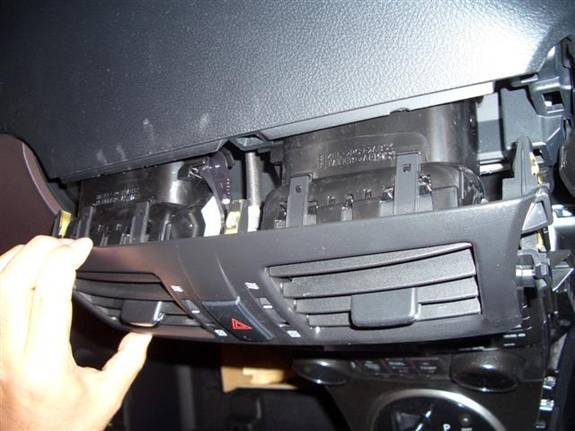

| ３、インストルメントパネル レジスタＡＳＳＹ ＣＴＲ取りはずし |
|
|
|
|
|
インストルメントパネル レジスタＡＳＳＹ ＣＴＲを車両後方に引き |
|
|
クリップ5箇所のかん合をはずす。 |
|
|
|
コネクターを切り離して、インストルメントパネル レジスタＡＳＳＹ ＣＴＲを |
|
取りはずす。 |
|
|

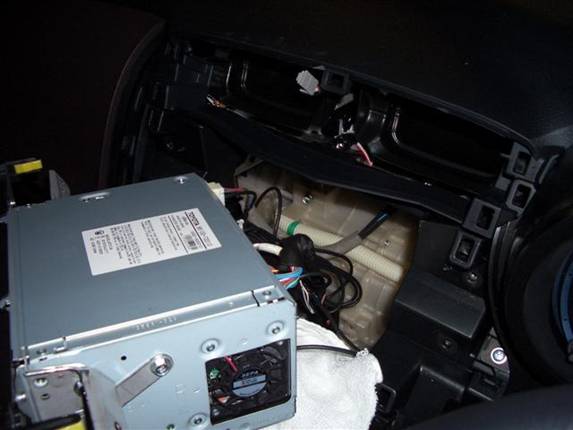

| ４、ナビゲーションレシーバーＡＳＳＹ取りはずし |
|
|
|
|
|
両サイドに2箇所ずつ止められているボルトを取りはずす。 |
|
|
|
ナビゲーションレシーバーＡＳＳＹを車両後方に引き出す。 |
|
|
|
アドバイス |
|
|
ボルトが落下しないように慎重に作業してください。 |
|
|

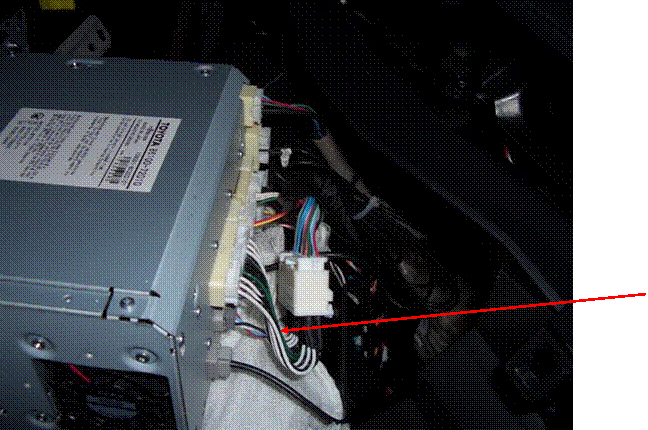

| ５、ハーネスキット取り付け |
|
|
|
|
|
|
ハーネスキット |
|
|
|
ご注意 |
|
|
写真のナビゲーションレシーバーはメーカーオプションの |
|
|
ものです。 |
|
|
機種によりハーネスキットの外観と差込位置が異なります。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
