| レクサスRX350 |
|
ANF10 |
|
H21.7〜 |
|
【TV-077】 |
|
|
|
|
|
|
|
| レクサスRX450h |
|
GYL15,16 |
|
H21.4〜 |
|
【TV-077】 |
|
|
|
| 作業前の準備 ■必ず実行して下さい■ |
|
| パーキングブレーキを確実に掛ける。 |
|
| 不意に動き出さないように車輪止めをしておく。 |
|
|
| １、ガソリン車：バッテリー・マイナスターミナル取りはずし |
|
| ハイブリッド車：補機バッテリー・マイナスターミナル取りはずし |
|
|
|
|
|

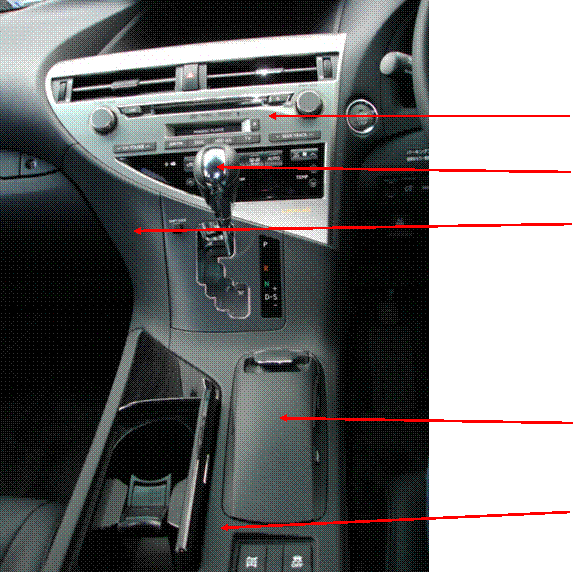

各部の名称 |
|
|
|
インストルメントパネル レジスタASSY CTR |
|
|
|
ラジオレシーバASSY W/レジスター |
|
|
|
シフトレーバーノブ |
|
|
|
インストルメントパネルフィニッシュパネルLWR |
|
|
|
リモートタッチ |
|
|
|
コンソールパネルUPR ASSY |
|
|

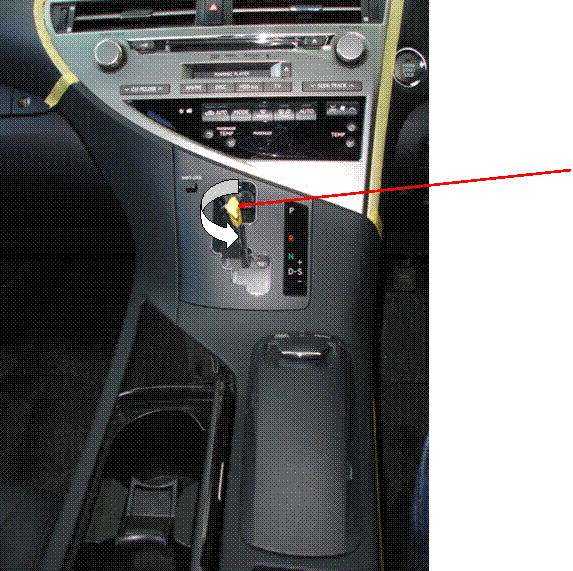

| ２、シフトレバーノブ取りはずし |
|
|
|
|
|
シフトロック解除ボタンを押しながら、 |
|
|
シフトレバーをニュートラル「Ｎ」の位置に動かす。 |
|
|
|
矢印方向へ回してシフトレバーノブを取りはずす。 |
|
|
|
アドバイス |
|
|
ノブを取りはずしたあと、金属棒の先端をテープを巻き付け |
|
|
保護することでケガや傷付防止になる。 |
|
|

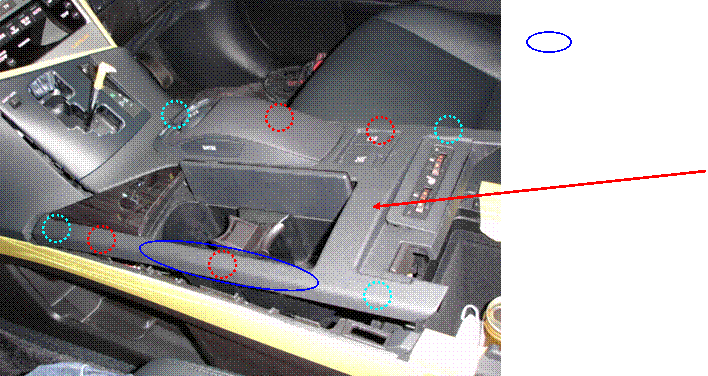

| ３、コントロールパネルUPR
ASSY取りはずし |
|
|
|
|
|
部分を手で真上に持ち上げるとクリップのかん合が取れる。 |
|
|
|
各コネクターを切り離してコントロールパネルUPR ASSYを |
|
|
取りはずす。 |
|
|

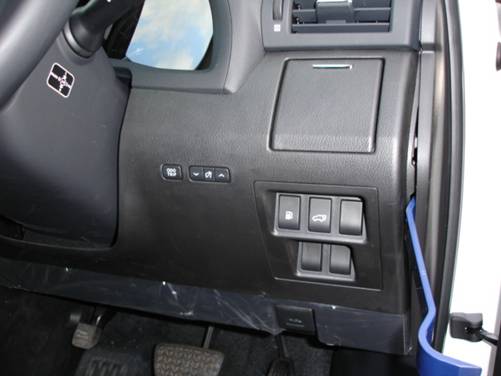

| ４、インストルメントパネルガーニッシュRH取りはずし |
|
|
|
|
パネルリムーバーを使用して、クリップのかん合6箇所をはずして |
|
|
インストルメントパネルガーニッシュRHを取りはずす。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ５、スイッチホイールベースNo.1取りはずし |
|
|
|
|
矢印の部分の開口部に手を入れて、 |
|
|
スイッチホイールベースの裏側を押して |
|
|
ツメのかん合４箇所およびガイド２箇所をはずす。 |
|
|
|
コネクターを切り離してスイッチホイールベースNo.1を取りはずす。 |
|
|
|
|
|
|
ガイド |
|
|
|
|
ツメ |
|
|
|
|

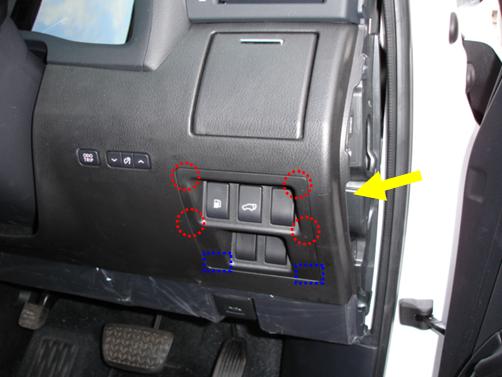

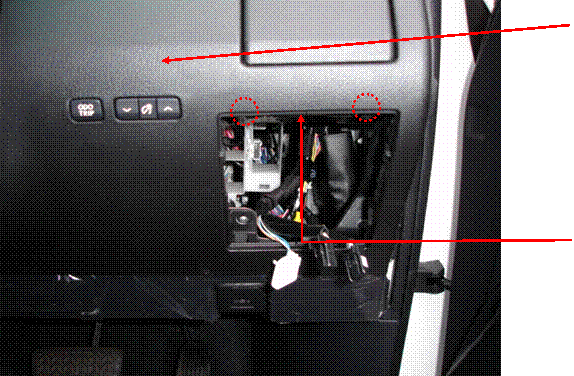

| ６、インストルメントパネルフィニッシュパネルLWR W/スイッチパネル取りはずし |
|
|
|
|
インストルメントパネルフィニッシュパネルLWR W/スイッチパネル |
|
|
|
ツメ位置 |
|
|
|
ツメ2箇所のかん合をはずしてカバーを開ける。 |
|
|
|
スクリュー2本を取りはずす。 |
|
|
クリップのかん合８箇所およびガイド２箇所をはずす。 |
|
|
各コネクターを切り離し、インストルメントパネルフィニッシュ |
|
|
パネルLWR W/スイッチパネルを取りはずす。 |
|
|
（この部分の作業要領は商品購入時にパネル分解図を請求してください。） |
|
| ７、インストルメントパネルフィニッシュパネル取りはずし |
|
|
|
|
|
ツメおよびクリップ２箇所のかん合およびガイド２箇所をはずし |
|
|
インストルメントパネルフィニッシュパネルを取りはずす。 |
|
|
|
（この部分の作業要領は商品購入時にパネル分解図を請求してください。） |
|
|

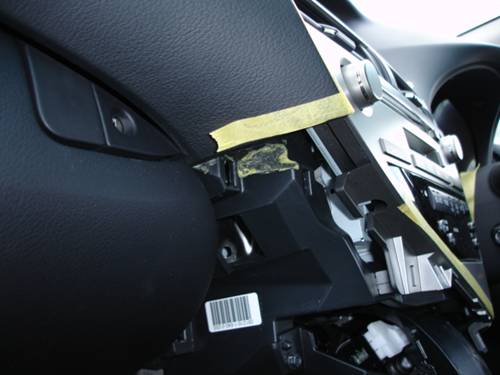

パネルを取し終えた写真 |
|
|
| ８、インストルメントパネルフィニッシュパネルLWR取りはずし |
|
|
|
|
|
クリップ７箇所のかん合をはずし、 |
|
|
インストルメントパネルフィニッシュパネルLWRを取りはずす。 |
|
|
|
（この部分の作業要領は商品購入時にパネル分解図を請求してください。） |
|
|

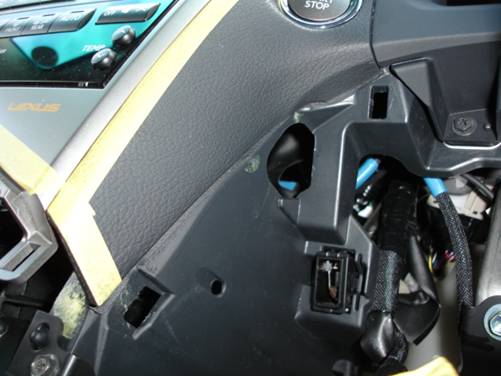

パネルを取し終えた写真 |
|
|

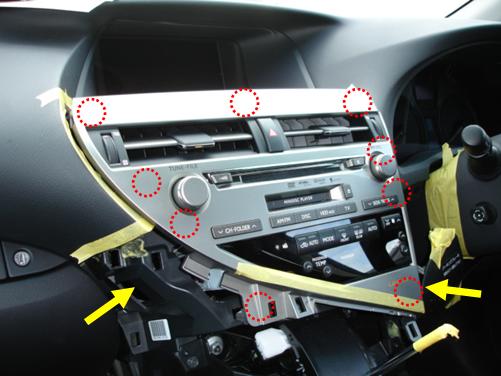

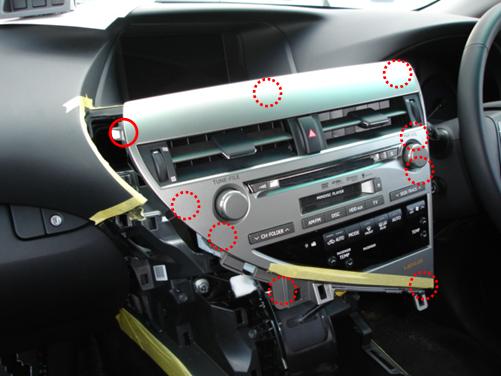

| ９、ラジオレシーバーASSY W/レジスター取りはずし |
|
|
|
|
|
|
|
|
クリップ位置 |
|
|
|
|
|

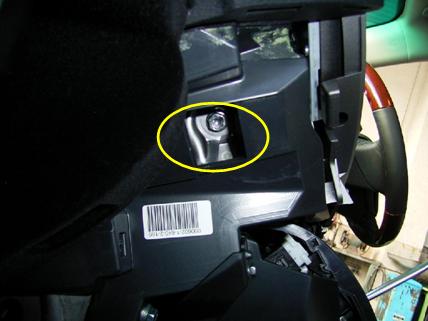

矢印部分にサービスホールがある。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
サービスホールの奥にあるボルト４本を取りはずす。 |
|
|
（この部分の作業要領は商品購入時にパネル分解図を請求してください。） |
|
|
|
|
|
車輌後方に引き、クリップのかん合９箇所を取りはずす。 |
|
|
|
|
|
|
クリップ位置 |
|
|
|
|

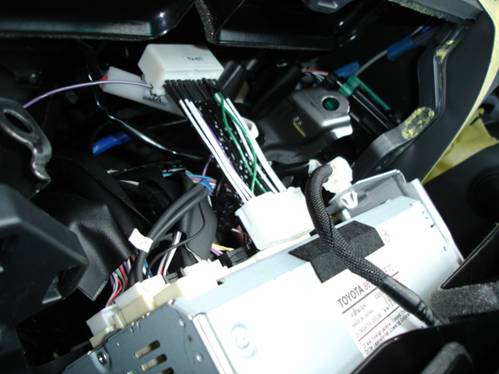

| １０、ハーネスキット取り付け |
|
|
|
|

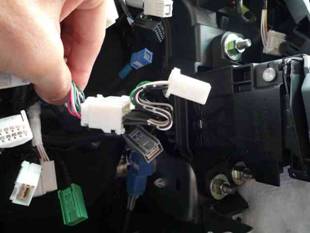

車両ハーネスにハーネスキットを装着する。 |
|
|
|
ラジオレーシーバASSY背面の26ピンコネクターに差し込む。 |
|
|
|
アドバイス |
|
|
本体背面のスペースが狭いので線処理を行なうと良い。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定およびセキュリティー設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
