| トヨタ SAI |
|
AZK10 |
H21.12〜 |
【TV-077】 |
|
|
|
|
|
|
|
|
| １、補機バッテリーマイナスターミナル取りはずし |
|
|
| ２、センタークラスターロワパネル取りはずし |
|
|
|
|
|

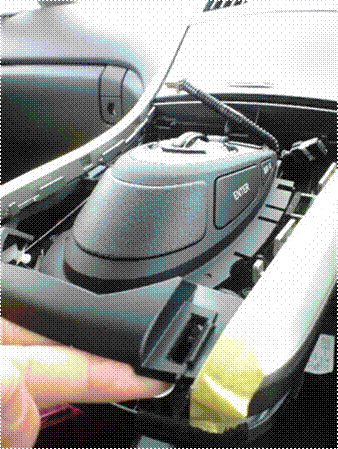

リモートタッチカバー |
|
|
|

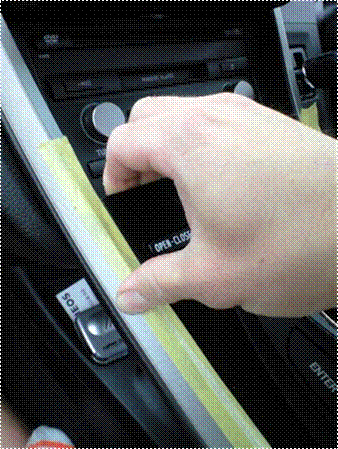

最下部に手をかけて上方向に持ち上げ |
|
|
クリップのかん合をはずす。 |
|
|

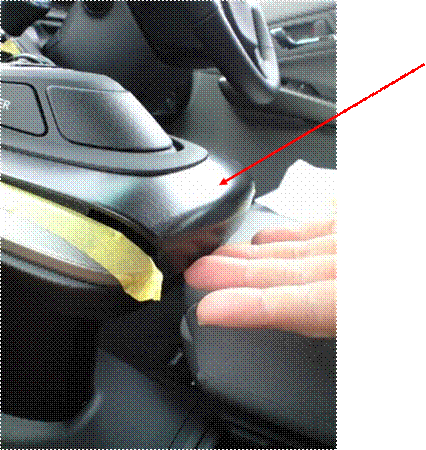

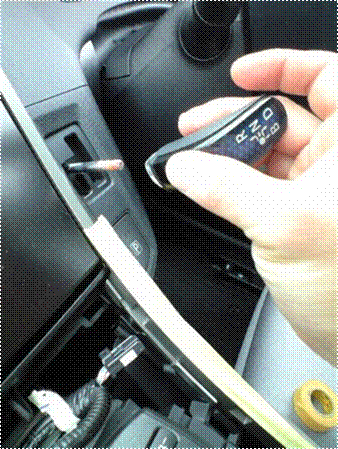

| ３、シフトレバーノブ取りはずし |
|
|
|
|
反時計まわりに回転させ取りはずす。 |
|
|
|
アドバイス |
|
|
必ず取りはずす必要はありません。 |
|
|
作業性がよくなるために行う作業です。 |
|
|
|
ケガや傷つき防止のため |
|
|
棒の先端にガムテープを貼っておいてください。 |
|
|
| ４、センタークラスターロワパネル取りはずし |
|
|
|
|
|

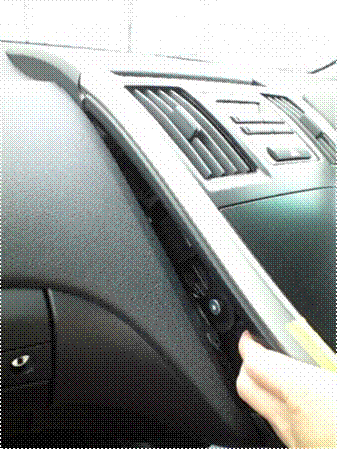

下側から上に向かって左右交互にクリップの |
|
|
かん合をはずす。 |
|
|
|
アドバイス |
|
|
ツメのかん合に対して真っ直ぐに引くこと。 |
|
|
|
|
|
|
|
|
| ５、インテグレーションコントロール＆パネルASSY＋ラジオレシーバASSY取りはずし |
|
|
|
|
|
|
|
|

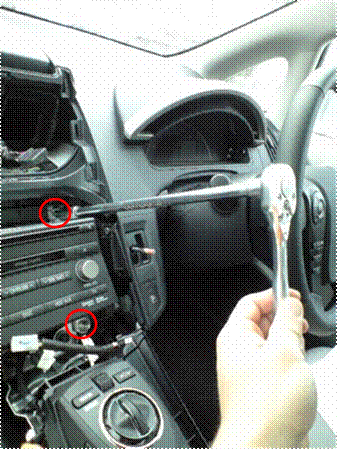

ボルト位置 |
|
|
|
|
ボルト4本を取りはずす。 |
|
|
(写真では見えませんが右側上下にもボルトがあります。） |
|
|
| ６、ハーネスキット取り付け |
|
|
|
|

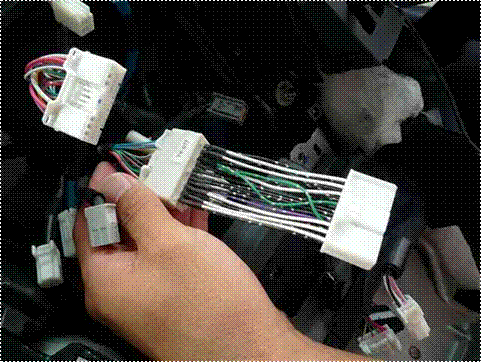

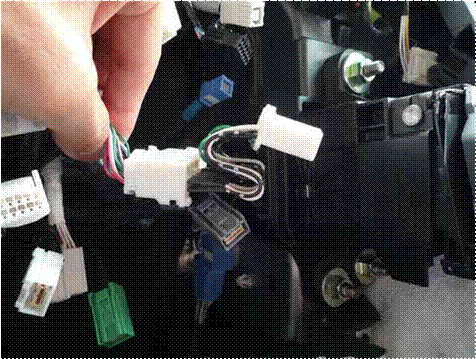

車両ハーネスにハーネスキットを装着する。 |
|
|
|
|
|
|
アドバイス |
|
|
本体背面のスペースが狭いので線処理を行なうと良い。 |
|
|
|
|
|
|

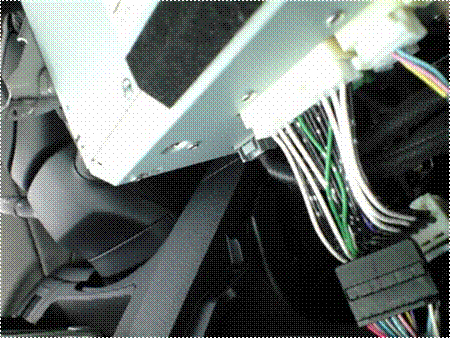

ラジオレーシーバASSY背面の26ピンコネクターに差し込む。 |
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
