| プリウス |
NHW20 |
H15.8〜H17.10 |
適合ハーネスキット TV-070 |
|
|
|
|
|
|
|
H17.11〜 |
|
適合ハーネスキット TV-075 |
|
|

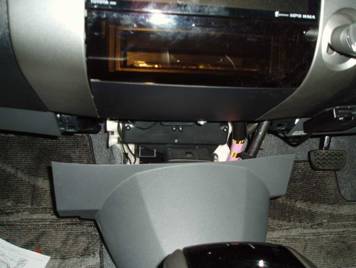

| １、アンダーカバー取りはずし |
|
|
|
|

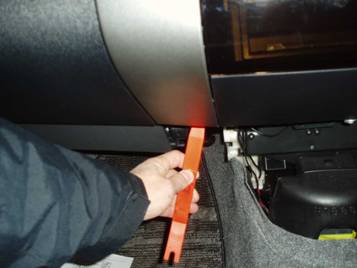

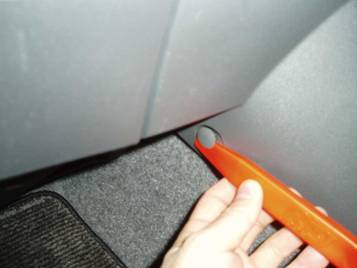

両サイドにあるクリップをリムーバーを使用して取りはずす。 |
|
|
|
|
|
カバーを車両後方に引き、クリップのかん合をはずして |
|
|
カバーを取りはずす。 |
|
|
|
右側も同様にクリップがあるので注意する。 |
|
|
|
|
|
| ２、インストルメントパネルレジスタASSY No.1取りはずし |
|
|
|
|
ツメ２箇所およびクリップ４箇所のかん合をはずし、コネクターを |
|
|
切り離しして、インストルメントパネルレジスタASSY No.1取りはずす。 |
|

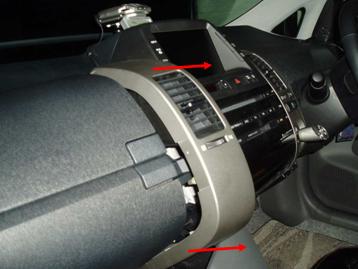

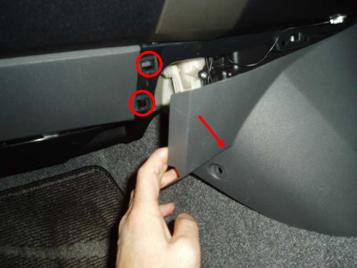

| ３、インストルメントパネルフィニッシュパネルLWR取りはずし |
|
|
|
|
スクリュー２本を取りはずす。 |
|
|
ボンネット（フード）ロックコントロールケーブルASSYを切り離す。 |
|
|
ツメ４箇所およびクリップ５箇所のかん合をはずす。 |
|
|
各コネクターを切り離し、インストルメントパネルフィニッシュパネルLWRを |
|
取りはずす。 |
|
|

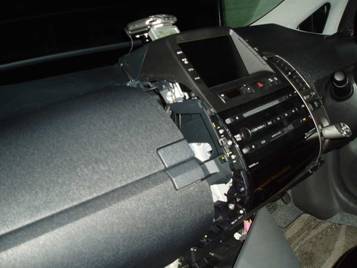

| ４、インストルメントパネルフィニッシュパネルUPR取りはずし |
|
|
|
|
ツメ３箇所およびクリップ４箇所のかん合をはずし、 |
|
|
インストルメントパネルフィニッシュパネルUPRを取りはずす。 |
|
|

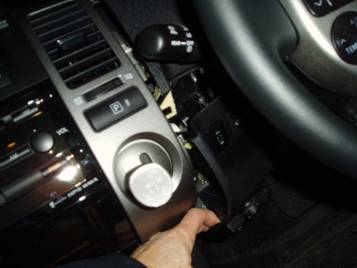

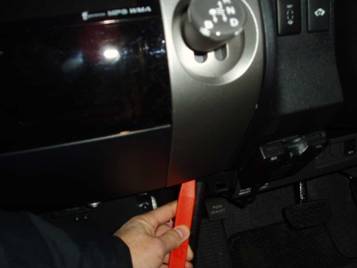

| ５、インストルメントパネルレジスタASSY No.4取りはずし |
|
|
|
|
下側にリムーバーを差し込み、クリップのかん合を６箇所 |
|
|
はずして取りはずす。 |
|
|
|
|
|
車両後方に引くこと。 |
|
|
|
|
|

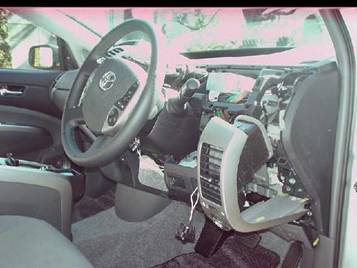

| ６、インストルメントパネルレジスタASSY No.3取りはずし |
|
|
|
|
ツメおよびクリップ５箇所のかん合をはずす。 |
|
|
コネクターを切り離し、インストルメントパネルレジスタASSY No.3を |
|
|
取りはずす。 |
|
|

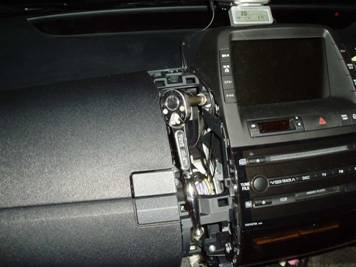

| ７、マルチディスプレイ取りはずし |
|
|
|
|
ボルト２本を取りはずす。 |
|
|
|
|
|

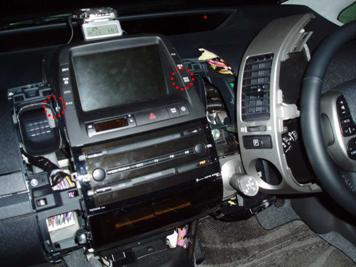

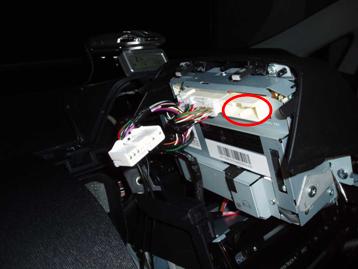

| ８、ハーネスキット取り付け |
|
|
|
|

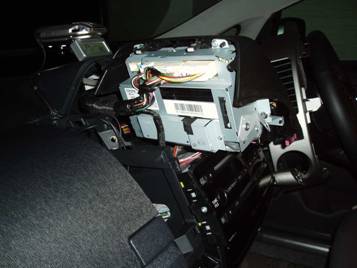

マルチディスプレイを手前に引き出す。 |
|
|
|
|
|
２６ピンコネクターにハーネスキットを装着する。 |
|
|
|
H15.8〜H17.10 |
DVDマルチビジョン対応キット TV-070 |
|
|
H17.11〜 |
|
HDDマルチビジョン対応キット TV-075 |
|
|
|
ナビゲーションのタイプにより適合ハーネスキットが異なりますので | |
|
ご注意ください。 |
|
|
|
|
|

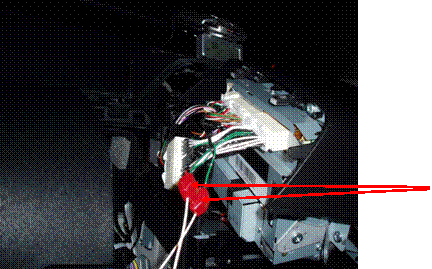

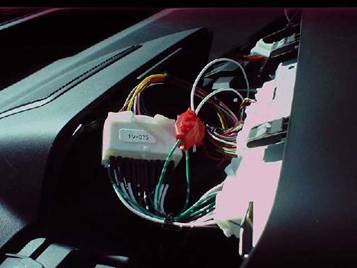

TV-075装着の場合、モード切替スイッチの接続が必要です。 |
|
|
ハーネスキットから出ているワンタッチコネクターにスイッチからの |
|
|
配線を１本ずつ圧着して接続します。 |
|
|
|
モード切替用としてのスイッチを必ず接続してください。 |
|
|
接続しないとナビゲーションが正常動作いたしません。 |
|
|
|
ワンタッチコネクター |
|
|
ペンチで噛ませるだけで接続可能なコネクターです。 |
|
|
|
|
|

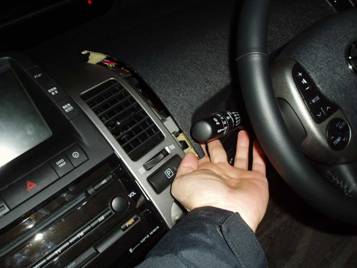

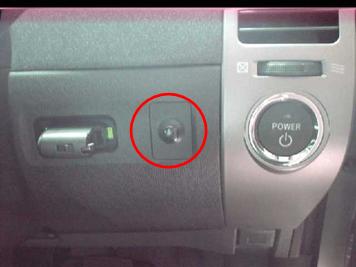

| ９、モード切替スイッチ取り付け |
|
|
|
|
オプションスイッチ（めかくし用）パネルに13Φの穴をドリルで開けて |
|
|
スイッチを固定する。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
