| アルファードＶ／Ｇ |
ANH10,15/MNH10,15 H14.5～ |
|
| アルファードハイブリッド |
ATH10W H15.7～ |
|
|
|
|
|
| 適合ナビ： |
|
|
|
| G-BOOK対応DVDボイスナビゲーション付ワイドマルチAVステーション |
|
| DVDボイスナビゲーション付ワイドマルチAVステーション |
|
| 各種ディーラーオプション |
|
|
|
| 写真１ |

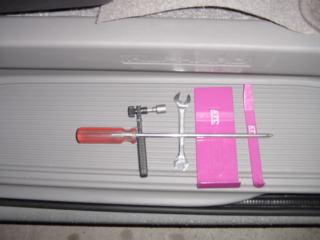

使用工具の例 |
|
|
|
|
プラスドライバー |
|
|
マイナスドライバー(先端をビニールテープで保護しておく） |
|
|
または |
|
|
ハンディーリムーバー |
|
|
10㎜スパナ（バッテリーターミナルを外す時に使用） |
|
|
| 写真２ |

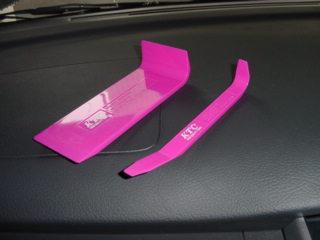

ハンディーリムーバー |
|
|
|
|
パネルの取り外しに威力を発揮 |
|
|
プラスチック製でパネルやダッシュボードにキズがつきにくい |
|
|
|
ホームセンターで１本８００円程度で購入できます。 |
|
|
|
形状の似たプラスチック製のヘラや、先端をビニールテープで保護した |
|
マイナスドライバーでも代用可能。 |
|
|
| 写真２ |

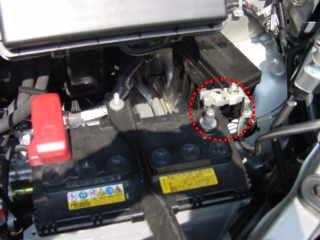

バッテリーマイナスターミナルの取り外し |
|
|
|
|
10㎜のスパナ等でターミナルを取り外す。 |
|
|
|
アルファードハイブリッドの場合、バッテリーターミナルは |
|
|
容易に取外せないのでこの作業は行わないでください。 |
|
|
必ず、エンジンキーはＯＦＦにしてショートやコネクターの |
|
|
差し込み間違いに注意して慎重に作業を行ってください。 |
|
|
| 写真３ |

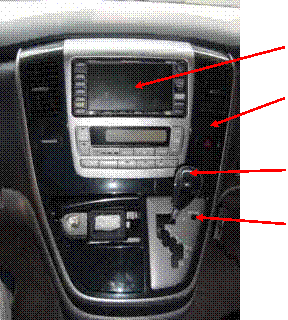

各部の名称 |
|
|
|
|
|
モニター本体 |
|
|
|
インストルメントクラスターフィニッシュパネル |
|
|
（以下、パネルと記す） |
|
|
|
シフトレバーノブ |
|
|
|
シフトロックボタン |
|
|
| 写真４ |

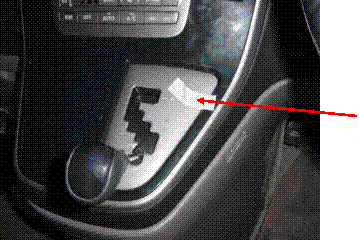

パネル取り外し作業前の準備 |
|
|
|
①安全のためパーキングブレーキをかける。 |
|
|
②シフトロックボタンを押して、シフトレバーを「Ｎ」位置まで下げる。 |
|
|
|
③シフトロックボタンをパネルの上からセロテープ等で固定する |
|
|
（パネルを取り外した際にこのボタンが落下するのを防止） |
|
|
|
テープ |
|
|
|
ポイント |
|
|
パネルを取り外すときにシフトロックボタンが落下し易く紛失する可能性が |
|
高いのでしっかりとテープで固定して気を付けて作業してください。 |
|
|
| 写真５ |

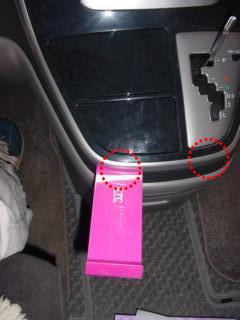

パネル取り外し |
|
|
|
|
④シフトレバーノブを反時計周りに回してノブを取り外す。 |
|
|
|
⑤赤丸の部分に先端を保護したマイナスドライバーまたはハンディーリムーバー |
|
|
を使用してツメ２箇所のかん合を指が入る程度まで浮かせる。 |
|
|
|
⑥浮いたパネルの下部を手で持ち、下から順番にツメ１１箇所のかん合をはずす。 |
|
エアコン操作パネルのコネクターなどを切り離します。 |
|
|
（各コネクターはロック解除ツメを押しながら抜きます。） |
|
|
|
ポイント： |
|
|
パネルを取り外す際に、シフトレバーを動かして作業し易いポジションにしてください。 |
|
先端を保護したマイナスドライバーを用いる時にはダッシュボードにキズが付き易いので |
|
マスキングテープなどで保護することをお奨めします。 |
|
|
| 写真６ |
|
|
|
|

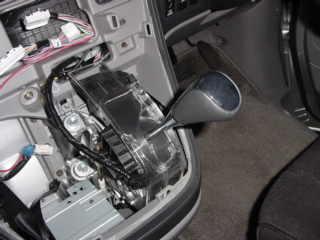

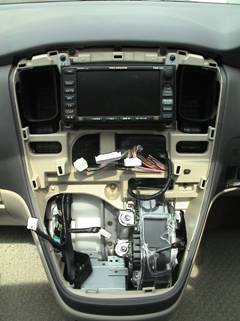

パネルを取り外した状態 |
|
|
| 写真７ |
|
|
|
|
|
⑦シフトレバーにシフトレバーノブを簡易的に取り付ける |
|
|
（先端に手などが当たるとケガをする可能性があるため） |
|
|
| 写真８ |

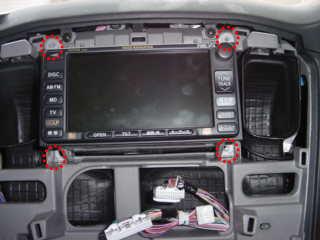

モニター本体の取りはずし |
|
|
|
|
|
⑧モニター本体を止めている４本のネジをプラスドライバーを使用して取り外す。 |
|
|
⑨モニター本体を手前に引き出す。 |
|
|
|
ポイント |
|
|
モニター本体やダッシュボードにキズを付けないようにタオルなどで |
|
|
保護することをお奨めします。 |
|
|
| 写真９ |
|
|
|
注意 |
|
|
対象コネクターの位置はモニター型番によって異なります。 |
|
|
対象コネクター |
|
|
|

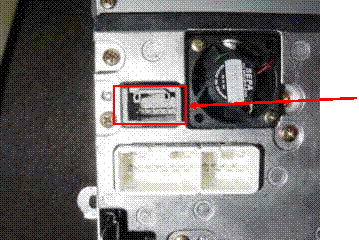

モニター本体背面から見た写真 |
|
|

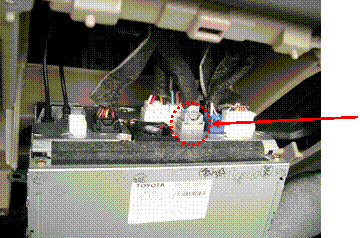

| 写真１０ |
|
|
|

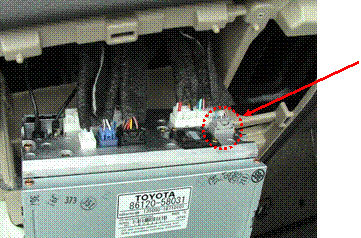

ワイドマルチＡＶステーションの場合 |
|
|
|
対象コネクター |
|
|
|
⑩コネクターのロック解除ツメを押しながら車両ハーネスを引き抜く。 |
|
|
|
ポイント： |
|
|
モニター本体を取り外す必要はありません。 |
|
|
手前に引き出し、モニター本体の背面が見れるようであれば |
|
|
その状態で作業するのがよいでしょう。 |
|
|
| 写真１０－１ |
|
|
|

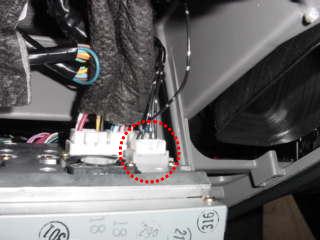

Ｇ－ＢＯＯＫ対応ワイドマルチＡＶステーションの場合 |
|
|
|
対象コネクター |
|
|

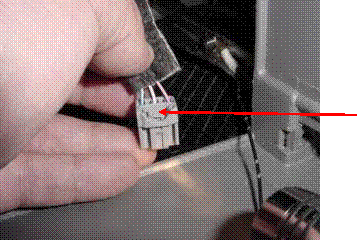

| 写真１１ |
|
|
|
注意 |
|
|
車両ハーネスの本数や差込位置は車両によって異なります。 |
|
|
|
ロック解除ツメ |
|
|
| 写真１１ |
ハーネスキットの装着 |
|
|
|
|
ハーネスキットをモニター本体に差し込んだ状態の写真 |
|
|
|
⑪車両ハーネスを取り外したコネクターにハーネスキットを差し込む。 |
|
|
（ 「カチン」と音がするまでしっかりと差し込むこと） |
|
|
| 写真１２ |
|
|
|
|

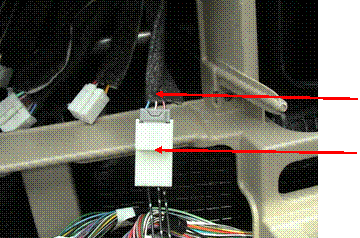

⑫車両ハーネス側をハーネスキットのもう片方のコネクターに差し込む。 |
|
|
車両ハーネス |
|
|
|
ハーネスキット |
|
|
| 写真１３ |
|
|
|
|
ハーネスキット装着の様子 |
|
|
|
ハーネスキット |
|
|

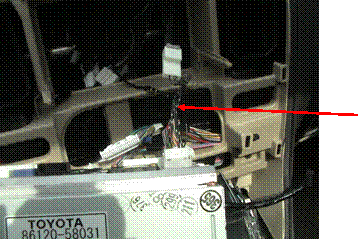

| 写真１４ |
|
|
|
|

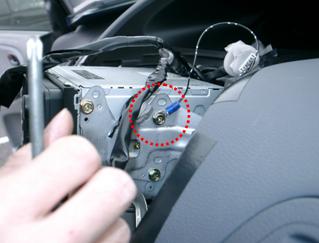

⑬モニター本体の左右についているブラケットの固定ネジの１個を緩めて |
|
ハーネスキットのＹ端子を共締めする。 |
|
|
|
⑭各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながら |
|
モニター本体を元に戻す。 |
|
|
|
⑮モニター本体を４本のネジでしっかりと固定する |
|
|
|
⑯走行中にテレビが映るか確認する。 |
|
|
|
|
|
|
|
|
| 注意 |
|
|
|
|
| アルファードハイブリッドの場合、エアコンコントロールパネルのコネクターを取り外したまま |
|
| エンジン始動（ハイブリッドシステムを起動）するとハイブリッド、ＶＳＣ等の警告等が |
|
|
| 点灯してしまい通常ではリセットできませんのでパネルを組み付けてから走行テストしてください。 |
|
|
|
|
|
|
| 万一点灯した場合、エンジンルーム内の補機バッテリー救援端子が入っているヒューズボック |
|
| ス内のIGCT（20A）ヒューズを一旦抜いて再度差し込むとリセットできます。 |
|
|
|
|
|
|
| ⑰取り外した逆手順でパネルを取り付ける。 |
|
|
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| シフトロックボタンのかん合状態を確認しながらパネルを取り付けてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
