| ｂＢ |
|
|
|
|
|
|
|
|
|
|
|
|
| 適合型式：NCP30,31,35 H15.4～（後期型） |
|
| 適合ナビ：ワイドマルチＡＶステーションⅡ（TOYATA56043）、各種ディーラーオプション |
|
|
| １．バッテリーマイナスターミナル切り離し |
|
|
| 10㎜のスパナでターミナルのナットを緩めて |
|
| ターミナルを外します。 |
|
|
| 注意：ハーネスキット取り付けの際、ショート防止のため |
|
| 必ず実行してください。 |
|
|
| ２．センタークラスターパネル取り外し |
|

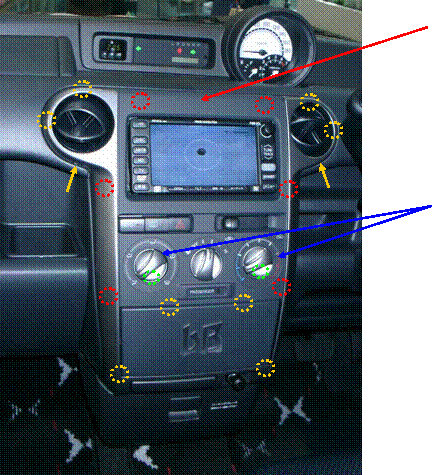

| 写真１ |
|
|
|
|
センタークラスターパネル |
|
|
|
黄矢印部にある樹脂製ネジ２本を緩めて取り外す。（写真２参照） |
|
|
|
空調用ノブ |
|
|
|
噴出口切り替えツマミ、温度調節ツマミを車両後方に引っ張り取り外す。 |
|
各ツマミの裏側にネジが隠れているので緩めて取り外す。 |
|
|
|
黄丸印：ツメ８箇所 |
|
|
赤丸印：クリップ６箇所 |
|
|
黄矢印：樹脂製ネジ |
|
|
緑丸印：隠しネジ |
|
|

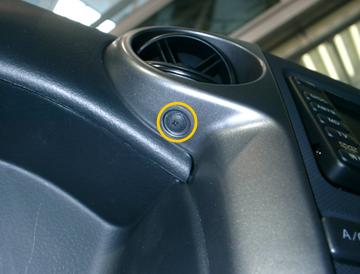

| 写真２ |
|
|
|
|
左右にある噴出し口下の樹脂製ネジを緩めて取り外す。 |
|
|
| これ以降の作業方法はこちらを参照してください。 |
|
| ↓ |
↓ |
↓ |
↓ |
|
| http://www.asahi-net.or.jp/~tz9k-sum/goodnavi-toyota/bB.htm |
|
|
