| カムリ |
ACV30,35 H13.10～ |
|
|
|
|
|
|
|
|
|
|
|
|
| １．バッテリーマイナスターミナル切り離し |
|
|
| 10㎜のスパナでターミナルのナットを緩めてターミナルを外します。 |
|
|
| 注意 |
|
|
|
|
|
|
|
| ハーネスキット取り付けの際、ショート防止のため必ず実行してください。 |
|
|
|
|

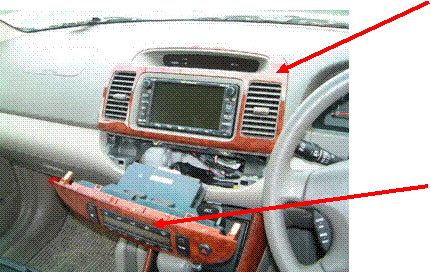

センタークラスターパネル |
|
|
|
下側のエアコン操作パネルから取り外す。 |
|
|
|
左右のツメ部分に先端をテープで巻いたマイナスドライバー（またはリムーバー）を差込み、 |
|
こじるようにして、指が入る隙間を空ける。 |
|
|
その隙間に指を入れて車両後方に引っ張る。 |
|
|
エアコン操作パネル裏面にコネクターがあるので切り離す。 |
|
|
|
エアコン操作パネル |
|
|
|
アドバイス |
|
|
|
|
|
|
|
|
キズ付防止のためパネルとダッシュボードにマスキングテープ等を用いて養生してください。 |
|
マイナスドライバーを使用するときはキズが付やすのでプラスチックのヘラ等を用意すると |
|
キズが付き難く、作業性が向上します。 |
|
|
|
|
|
|
|
|
|
|

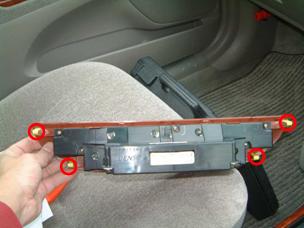

ツメ（赤丸部分）４箇所あり。 |
|
|
|
ツメの部分 |
|
|
| ３．センタークラスターパネル取り外し |
|
|
|
|
エアコン操作パネルと同様にパネルを車両後方に引っ張る。 |
|
|
パネル裏面にクロックのコネクターがあるので切り離す。 |
|
|
|

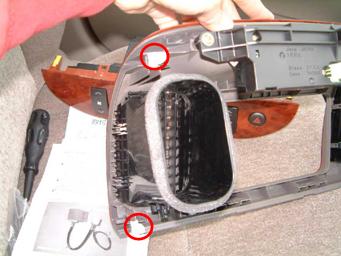

ツメ（赤丸部分）左右に各２箇所あり。 |
|
|
|
|
| ４．モニター取り外し |
|
|
|
|
|

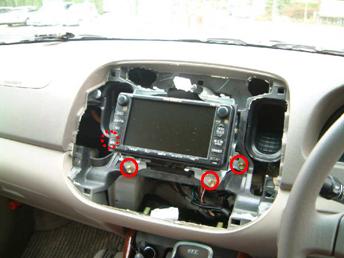

モニターを固定している４本のタッピングスクリュー（赤丸部分）を取り外し |
|
|
モニターを手前に引き出す。 |
|
|
| ５．ハーネスキット取り付け |
|
|
|
|
|
目的の５Ｐコネクターを探し出す。 |
|
|
|
コネクターの色は灰色または白色などが一般的です。 |
|
|
|
|
|
モニター本体の左右についているブラケットの固定ネジの１個を緩めて |
|
|
|
ハーネスキットのＹ端子を共締めする。 |
|
|
|
|
|
|
|

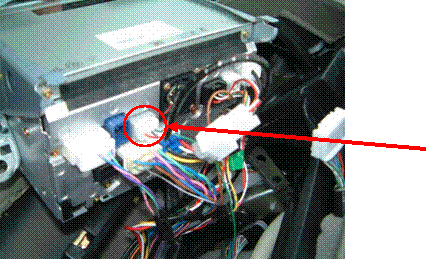

５Ｐコネクター差込口 |
|
|
|
|
|
注意 |
|
|
|
|
|
|
|
|
|
ナビ型番により差し込むコネクターの位置が異なります。 |
|
|
|
|
|
すべてのコネクターを切り離しモニターを取り外す必要はありません。 |
|
|
|
|
写真はG-BOOK対応ワイドマルチＡＶステーション（メーカーオプション）です。 |
|
|
|
|
| ハーネスキットの取付詳細は商品付属の取付取扱説明書をご覧ください。 |
|
|
| 各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながらモニター本体を元に復元する。 |
|
|
| モニター本体を４本のネジでしっかりと固定する。 |
|
|
| 走行中にテレビが映るか確認する。 |
|
|
| 取り外した逆手順でパネルを取り付ける。 |
|
|
| ポイント |
|
|
|
|
|
|
|
|
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| |
|
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
|
