エスティマＴ／Ｌ
MCR30･40/ACR30･40　 H12.1～
エスティマハイブリッド
AHR10W　H13.6～
適合テキゴウナビ：
G-BOOK対応タイオウDVDボイスナビゲーション付ツワイドマルチAVステーション
DVDボイスナビゲーション付ワイドマルチAVステーション
各種カクシュディーラーオプション
①パーキングブレーキをかける。
   (シフトレバーを移動イドウさせるので安全アンゼンのため）
②エンジンキーをＯＮの位置イチにしてブレーキペダルを踏フんでからシフトレバーを［Ｌ]の位置イチにする。（エンジンは始動シドウする必要ヒツヨウなし）
　（パネルを取トり外ハズす際サイにシフトレバーが邪魔ジャマとなるため）
③エンジンキーをＯＦＦにしてバッテリーマイナスターミナルの取トり外ハズし。
　（作業サギョウ中チュウ、ショート防止ボウシのため）
エスティマハイブリッドの場合バアイ、バッテリーターミナルは
容易ヨウイに取トリ外ハズせないのでこの作業サギョウは行オコナわないでください。
必カナラず、エンジンキーはＯＦＦにしてショートやコネクターの
差サし込コみ間違マチガいに注意チュウイして慎重シンチョウに作業サギョウを行オコナってください。

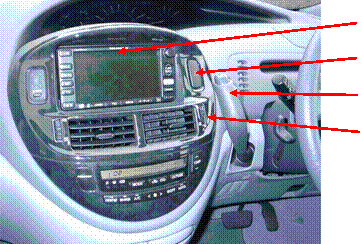

写真シャシン１ 各部カクブの名称メイショウ
モニター本体ホンタイ
ハザードスイッチ
シフトレバー
センタークラスターパネル（以下イカパネルと記シルす）

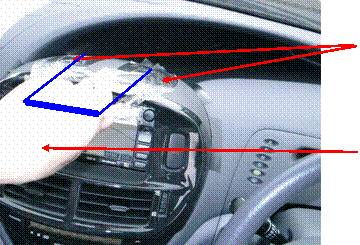

写真シャシン２ パネル取トリり外ハズしの準備ジュンビ
④ガムテープをパネル上部ジョウブに青アオ線センのように貼ハ付ツけて
　 取トっ手テの形状ケイジョウを作ツクる。
ポイント
太フトい青アオ線センの取トっ手テ部分ブブンを手テで握ニギるようにする。
手テ

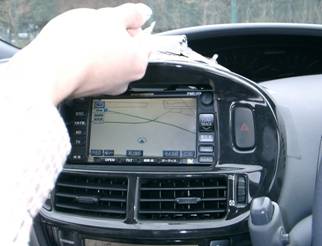

写真シャシン３ パネル取トり外ハズし
⑤ガムテープで作ツクった取トっ手テを持モって、車両シャリョウ後方コウホウに引ヒっ張パる
ツメ１０箇所カショあり
ポイント
力チカラを入イれ過スぎて勢イキオいよく引ヒっ張パるとツメを破損ハソンするので
乗除ジョウジョに力チカラを入イれる感カンじで引ヒっ張パるとよい。

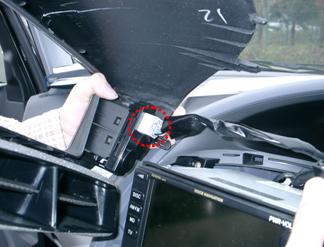

写真シャシン４
⑥パネル裏ウラにハザードスイッチのコネクターなどがあるので
　 ロック解除カイジョツメを押オしながらコネクターを切キり離ハナす。

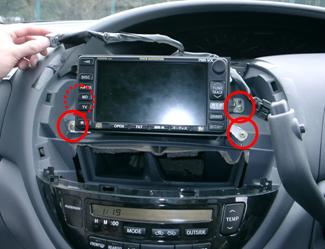

写真シャシン５
パネルを取トり外ハズした状態ジョウタイ
丸マル印シルシにモニター本体ホンタイを固定コテイしているネジ４本ホンがあります。

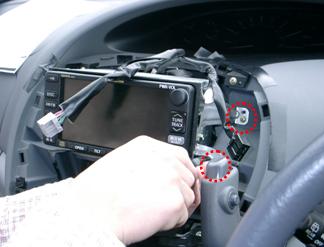

写真シャシン６
⑦モニター本体ホンタイを固定コテイしているネジ４箇所カショを緩ユルめて取トり外ハズす。
　　（ネジ落下ラッカ・紛失フンシツに注意チュウイ）
写真シャシンは右側ミギガワのみですが左側ヒダリガワも同様ドウヨウに作業サギョウします。

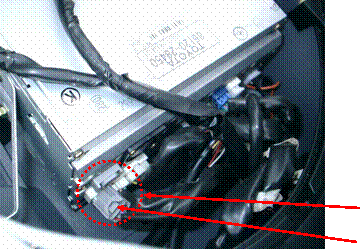

写真シャシン７

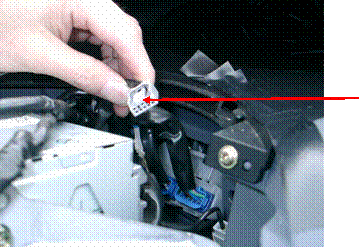

⑧モニター本体ホンタイを手前テマエに引ヒき出ダす。
⑨モニター本体ホンタイに差サし込コまれている車両シャリョウへーネスを
　 ロック解除カイジョツメを押オしながら引ヒき抜ヌく。
対象タイショウコネクター
ロック解除カイジョツメ
写真シャシン８
車両シャリョウハーネスのフィメールコンネクター（灰色ハイイロ）

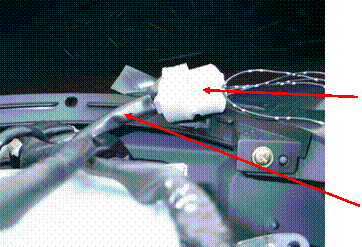

写真シャシン９ ハーネスキットの取トり付ツけ
⑩車両シャリョウハーネスにハーネスキットのコネクターを差サし込コむ
　 （「カチン」と音オトがするまで確実カクジツに差サし込コむこと）
ハーネスキットのメールコネクター
車両シャリョウハーネス
写真シャシン１０

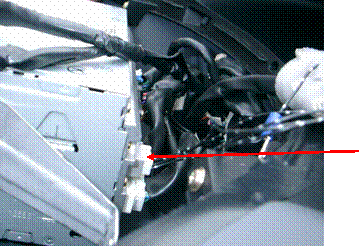

⑪ハーネスキットのもう片方カタホウのコネクターをモニター本体ホンタイに差サし込コむ
　 （「カチン」と音オトがするまで確実カクジツに差サし込コむこと）
ハーネスキットのフィメールコネクター
写真シャシン１１

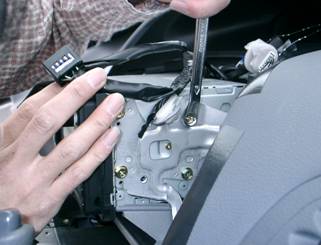

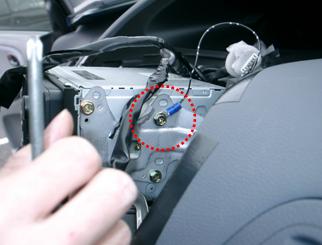

⑫モニター本体ホンタイの左右サユウについているブラケットにあるネジを１箇所カショ
　 緩ユルめてハーネスキットのＹ端子タンシを共トモ締ジめする。
写真シャシン１２ ハーネスキット取トり付ツけ完了カンリョウ
⑬モニター本体ホンタイを車両シャリョウに取トり付ツける際サイに、ハーネスキット及オヨび
　 他タのハーネスを噛カみ込コまないように注意チュウイしてネジ４本ホンを締シめ付ツける。
   （モニター本体ホンタイを４本ホンのネジでしっかりと固定コテイすること）
⑭走行中ソウコウチュウにテレビが映ウツるか確認カクニンする
⑮取トり外ハズした逆ギャク手順テジュンでパネルを取トり付ツける。
ポイント
パネルを取トり外ハズすときに切キり離ハナしたコネクターを差サし込コみ忘ワスれないようにしてください。
パネルのツメ位置イチとダッシュボードの穴アナ位置イチを全スベて合アわせてから上ウエから順番ジュンバンにパネルを押オして
はめ込コんでいくとよいでしょう。
