| ガイア |
|
ACM10,15/SXM15/CXM10 |
H13.4～（後期型） |
|
|
|
|
|
|
|
|
| １．バッテリーマイナスターミナル切り離し |
|
|
| 10㎜のスパナでマイナス（－）ターミナルのナットを緩めてターミナルを外します。 |
|
|
| 注意：ハーネスキット取り付けの際、ショート防止のため必ず実行してください。 |
|
|
| ２、センタークラスターパネル取り外し |
|
|
|
|
センタークラスターパネルおよびその周辺に |
|
|
マスキングテープ（ガムテープ等でも代用可）で保護する。 |
|
|
|
アドバイス |
|
|
パネルをこじ開ける際にキズが付くのを防止する役目なので |
|
|
確実に保護することをお勧めします。 |
|
|
|

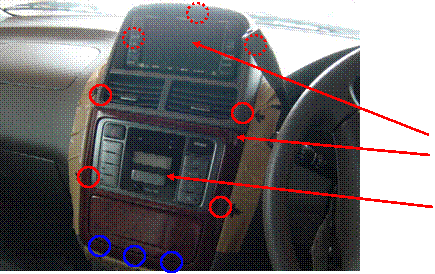

モニター |
|
|
センタークラスターパネル |
|
|
（噴出し穴部とエアコン操作パネル部が一体となっています。） |
|
|
|
エアコン操作パネル |
|
|
|
印：クリップ位置（７箇所） |
|
|
|
印：ツメ位置（３箇所） |
|
|
|
|

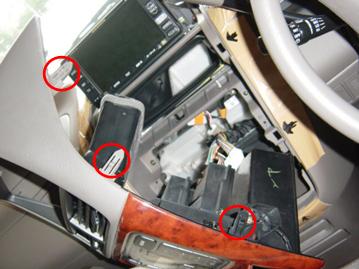

センタークラスターパネル最上部をヘラまたは先端を保護した |
|
|
マイナスドライバーでパネルをこじり、指が入る隙間を開けます。 |
|
|
|
隙間が開いたら両手の指を、左右に掛けて車両後方に引っ張ります。 |
|
|
最下部はツメになっているので車両後方には引っ張らず |
|
|
少し上へ持ち上げる感じでパネルを取り外します。 |
|
|
|
アドバイス |
|
|
マイナスドライバーを使用するとキズが付きやすいので |
|
|
エスティマでのセンタークラスターパネル取り外し方法にもあるように、 |
|
センタークラスターパネルの最上面にガムテープをしっかり貼り付けて |
|
ガムテープを車両後方に引っ張って外す方法もあります。 |
|
|
|
参考 |
|
|
エスティマのパネル分解方法のページへ |
|
|
|
|
|

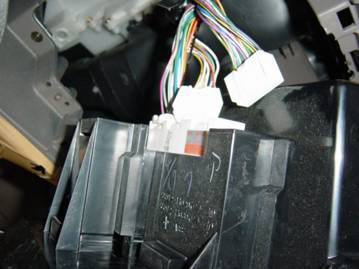

センタークラスター裏側の各コネクターを切り離します。 |
|
|
|
アドバイス |
|
|
コネクターのロック解除ツメを押しながら引き抜きます。 |
|
|
| ３、モニター取り外し |
|
|
|
|

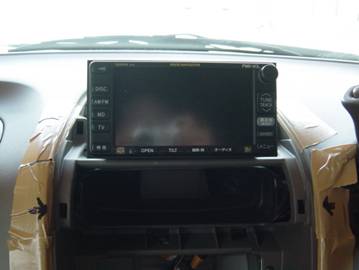

モニターを固定しているネジを取り外し、モニターを手前に引き出します。 |
|
モニター背面で作業できるだけのスペースを確保できれば十分です。 |
|
|
|
|
モニター裏のコネクターは全て取り外しは行わずに、目的の５Ｐコネクターを探し |
|
モニター本体より切り離します。 |
|
|
|

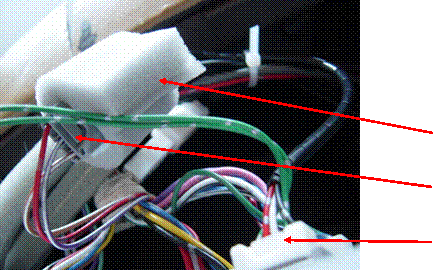

ハーネスキットを車両ハーネスとモニターの間に装着して線処理を |
|
|
しっかりと行います。 |
|
|
|
付属のスポンジテープをコネクターに貼り付けます。 |
|
|
|
車両ハーネス側のコネクター |
|
|
|
ハーネスキット側のコネクター |
|
|
|
|
|

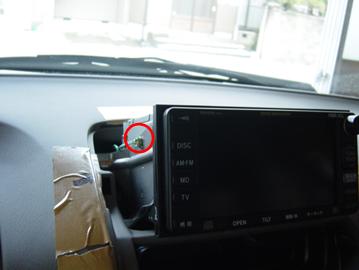

モニター取付ブラケットの左右にあるスクリューのどちらかに |
|
|
ハーネスキットのＹ端子を共締めします。 |
|
|
| 取り付け作業の詳細はハーネスキットに付属の取付取扱説明書をご覧ください。 |
|
|
| ４、動作確認 |
|
| 各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながらモニター本体を元の位置に復元する。 |
|
|
| 走行中にテレビが映るか確認する。 |
|
|
| ５、パネルの復元 |
|
|
|
|
|
取り外した逆手順でパネルを取り付ける。 |
|
|
|
アドバイス |
|
|

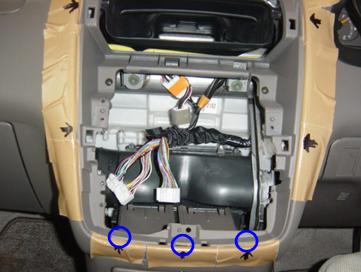

センタークラスターパネル復元の際はセンタークラスターパネルを |
|
下側のツメ３箇所に、はめ込んでからクリップを下から上方向の順番に |
|
はめ込んで生きます。 |
|
|
|
|
|
|
印：ツメ穴３箇所 |
|
|
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
