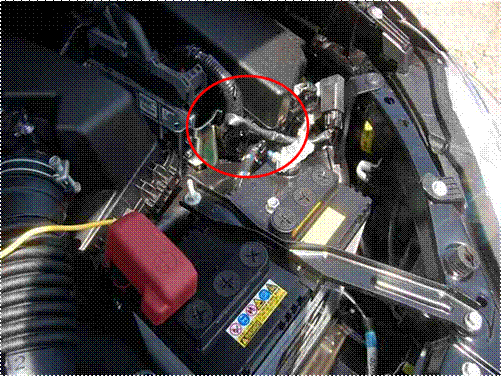

| １、バッテリーマイナスターミナル取りはずし。 |
|
|
|
|
ショート防止のためマイナスターミナルを |
|
|
スパナでナットを緩めてターミナルを取りはずす。 |
|
|
（写真は見本です） |
|
|
| ２、エアコンコントロールパネル取はずし。 |
|
|
|
エアコンコントロールパネルの周囲３辺に傷つき防止のため |
|
|
マスキングテープを貼りつける。 |
|
|
|

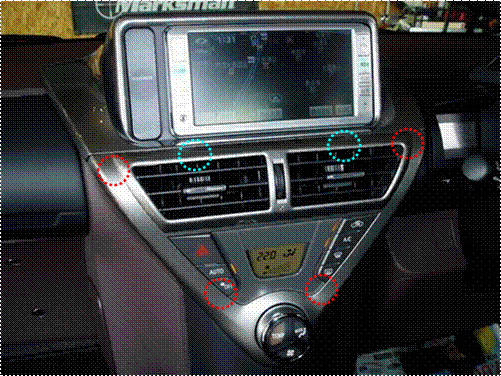

パネルリムーバー等を使用してクリップ４か所、ツメ２か所の |
|
|
かん合をはずしてエアコンコントロールパネルを取りはずす。 |
|
|
|
オートエアコン車の場合はコネクターを切り離す。 |
|
|
|
マニュアルエアコン車の場合はワイヤーを切り離すことができないので |
|
そのまま下へパネルを垂らして置いてください。 |
|
|
（ワイヤーに負荷をかけないこと） |
|
|
|
|
|
|
クリップ位置 |
|
|
|
|
ツメ位置 |
|
|
|
|
| ３、インパネセンターアッパーカバー取りはずし |
|
|
|
|
|

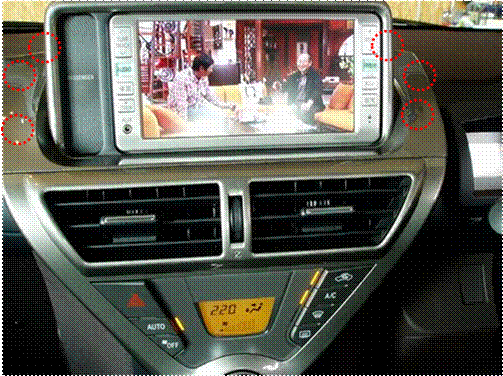

インパネセンターアッパカバーを車両後方に引き、クリップ６か所の |
|
|
がん合をはずし、コネクターを切り離して取りはずす。 |
|
|
|
|
|
|
ツメ位置 |
|
|
|
|
| ４、ナビゲーションレシーバー取りはずし |
|
|
|
|
|

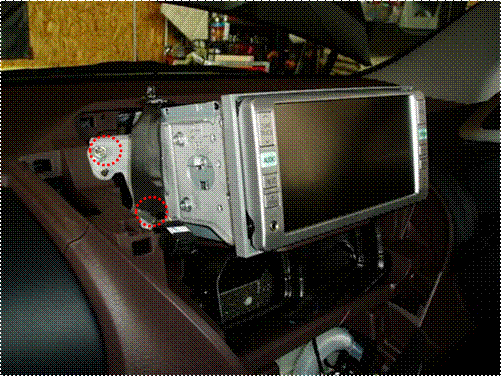

ボルト４本（反対側にも有り）を取りはずす。 |
|
|
| ５、ハーネスキット取り付け |
|
|
|
|

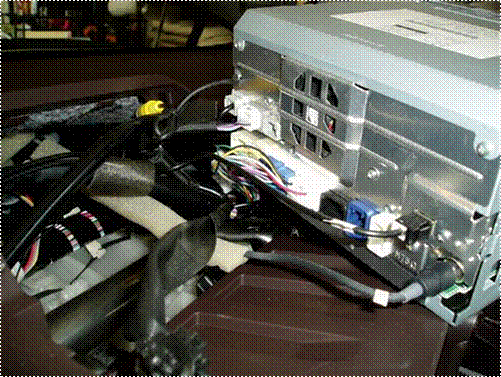

ナビゲーションレシーバーを引き出し、背面を見れる状態にする。 |
|
|
|
アドバイス |
|
|
無理に引き出すとハーネスが切れる可能性があるので |
|
|
必要時応じて、背面のコネクターを切り離してください。 |
|
|
|
（写真は見本であり実際のコネクター配列が |
|
|
異なる場合があります。） |
|
|
|
|
|
|

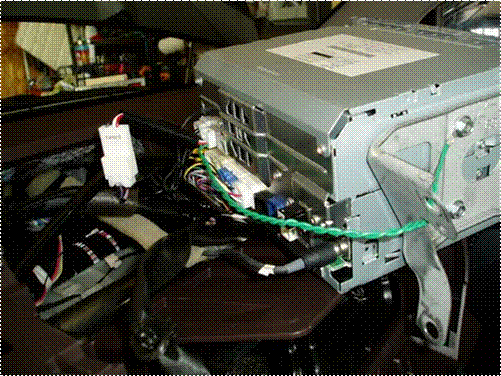

ハーネスキットのＹ端子を側面のブラケットのボルトに |
|
|
共締めする。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
