| マークⅡ |
JZX115 |
H15年式（後期型） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 販売店オプションナビ ＮＤ３Ｔ－Ｗ５２Ｖ 取付参考例 |
|
|
|

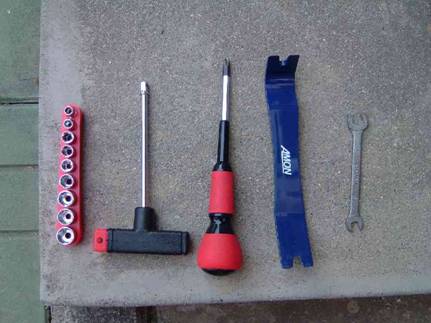

| 使用工具 |
|
|
|
|
|
インパネの脱着にはリムーバーなど |
|
|
|
専用工具を使用した方がキズが付きにくいです。 |
|
|
|
|
|
|
|
|
|
|
|
ＢＯＸレンチ（ラチェットハンドルでも可） |
|
|
|
|
プラスドライバー |
|
|
|
|
リムーバー |
|
|
１０ｍｍスパナ |
|
|
|
|
|
|
|
|
|
|
|
|
| １、バッテリーターミナル切り離し |
|
|
|
|

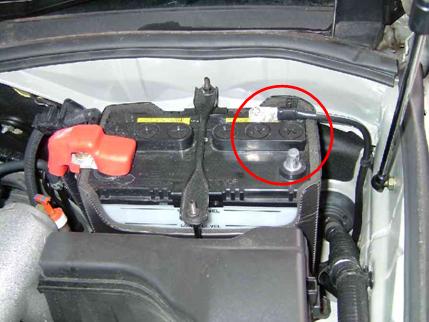

１０ｍｍスパナでマイナスターミナルのナットを緩め |
|
|
ターミナルを外す。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ２、パネル取り外し |
|
|
|
|
オーディオ周囲にあるパネルと灰皿部の２パーツから |
|
|
構成されています。 |
|
|
|
|

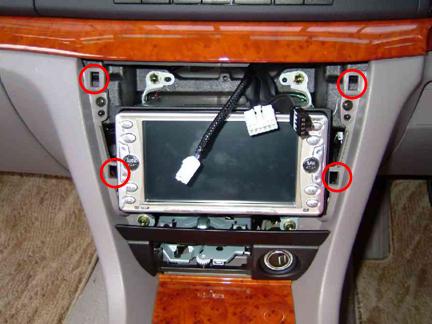

赤丸印がクリップの部分（４箇所） |
|
|
|
|
クリップの部分にリムーバーを差し込みパネルを |
|
|
浮かしていきます。 |
|
|
指が入るようになったら左右均一にパネルを車両後方に |
|
|
引っ張り取り外します。 |
|
|
|
パネル裏側のコネクターを切り離します。 |
|
|
コネクターを切り離す際はロック解除ツメを押しながら |
|
|
引き抜きます。 |
|
|
|
|
|
|

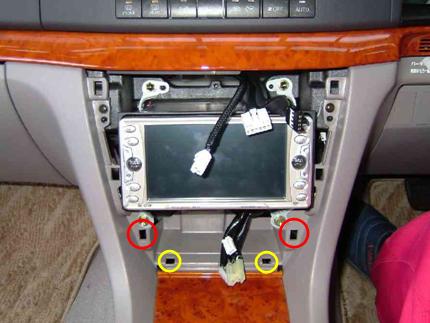

灰皿部はクリップ２箇所（赤丸印）で止まっていますので |
|
|
指で左右均一にゆっくりと車両後方に引っ張ります。 |
|
|
下側にツメ２箇所ありますので復元の際には |
|
|
ツメ（黄丸印）を穴に合わせてからクリップを勘合させます。 |
|
|
|
パネル裏側のコネクターを切り離します。 |
|
|
コネクターを切り離す際はロック解除ツメを押しながら |
|
|
引き抜きます。 |
|
|
| ３、ナビ取り外し |
|
|
|
|
ナビを固定しているボルト４本を取り外します。 |
|
|
|

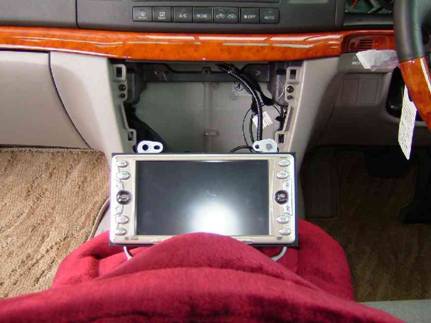

ナビを手前に引き出し、コンソールＢＯＸに布などを |
|
|
敷いて置きます。（キズ付防止のため） |
|
|
| ４、ハーネスキット取り付け |
|
|
|
|
対象コネクター |
|
|
ナビの型番によりコネクターの位置が異なります。 |
|
|
|
車両ハーネスをナビより外します。 |
|
|
|
ハーネスキットを間に装着します。 |
|
|
|
詳細は商品添付の取付取扱説明書をご覧ください。 |
|
|
|
ポイント |
|
|
ナビの背面に手が入るようであれば各コネクターは |
|
|
接続したままで作業を行います。 |
|
|
|
|
|
|
異音発生防止スポンジを貼るのを忘れないようにしましょう。 |
|
|
|

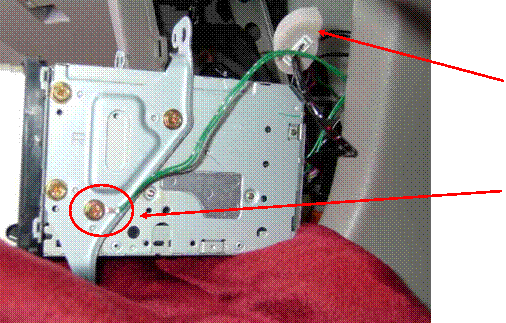

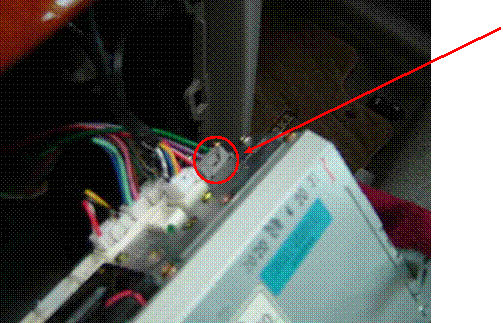

ハーネスキットのＹ端子をブラケットのネジに共締めします。 |
|
|
| ５、ナビの復元 |
|
| 各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながらモニター本体を元に復元する。 |
|
|
| モニター本体を４本のネジでしっかりと固定する。 |
|
|
| ６、動作確認 |
|
| 走行中にテレビが映るか確認する。 |
|
|
| ７、パネルの復元 |
|
| 取り外した逆手順でパネルを取り付ける。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
