| ムーヴ |
L150,152,160 |
H14.10〜 |
|
|
|
|
|
|
|
|
|
|
| ●パーキングブレーキを掛ける |
|
| ●バッテリーマイナス端子を取りはずす。 |
|
| ●シフトレバーがパネル脱着の際に干渉するのでＬレンジまで移動させる |
|
|
| 使用工具：プラスドライバー |
|
|
| １、インストルメントクラスタフィニッシュパネル取りはずし |
|
|
|
|
|

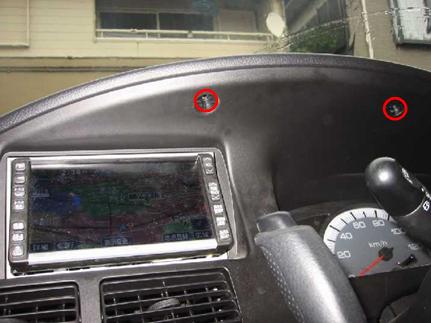

赤丸印のスクリュー２本をはずし |
|
|
パネルを車両後方に引いて取りはずす。 |
|
|
| ２、モニター取りはずし |
|
|
|
|
|

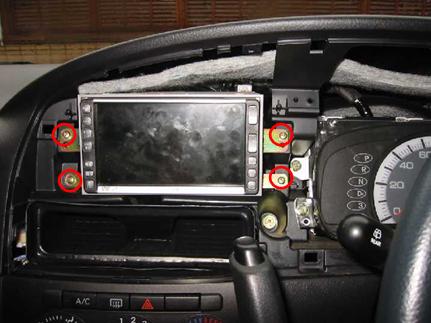

赤丸印のスクリュー４本をはずして |
|
|
モニターを手前に引き出す。 |
|
|
| ３、ハーネスキット取り付け |
|
|
|
|
|

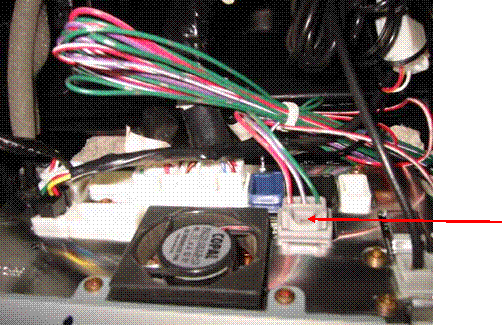

５Ｐコネクタを見つけ出す。 |
|
|
|
車両ハーネス |
|
|
|
|
|
|
車両ハーネス側のコネクタを抜く。 |
|
|
|
|
|

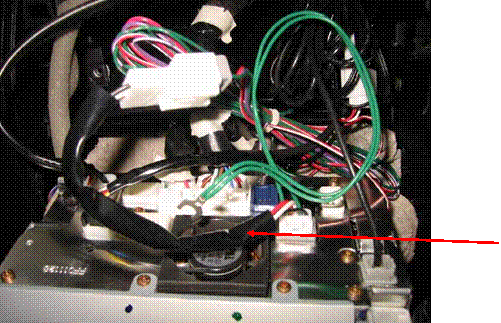

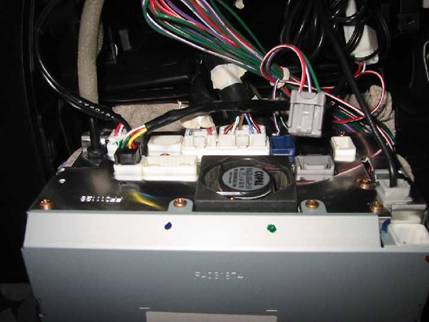

ハーネスキットをモニターに差し込み、車両ハーネス側コネクターを |
|
ハーネスキットに差し込む。 |
|
|
|
ハーネスキット |
|
|
|
|
|
|

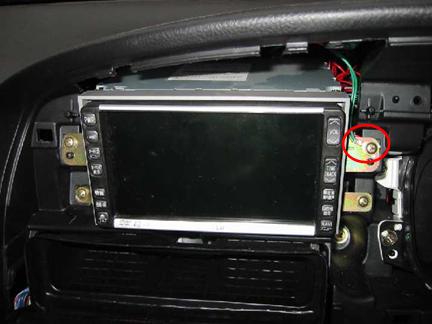

Ｙ端子をブラケットのスクリューに |
|
|
共締めする |
|
|
|
詳細は取付取扱説明書を参照してください。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
