| ダイハツ ムーヴコンテ |
L575S,L585S |
H20.8〜 |
|
|
|
|
|
|
|
|

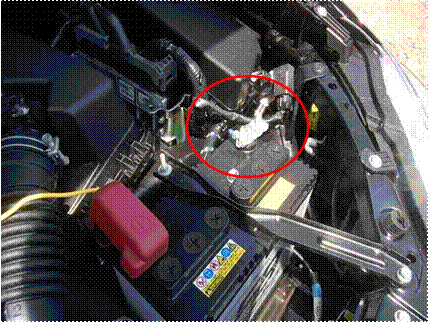

| １、バッテリーマイナスターミナル取りはずし。 |
|
|
|
|
|
ショート防止のためマイナスターミナルを |
|
|
スパナでナットを緩めてターミナルを取りはずす。 |
|
|
（写真は他車種のもの） |
|
|
|

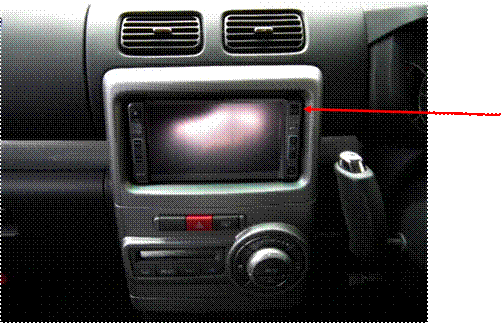

各部の名称 |
|
|
|
オーディオクラスターパネル |
|
|

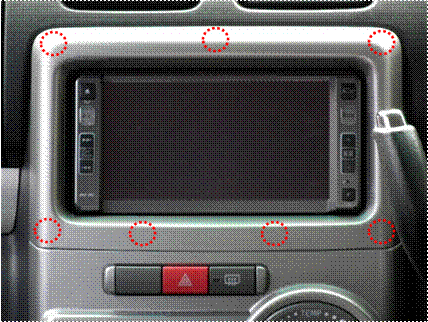

| ２、オーディオクラスターパネル取りはずし |
|
|
|
|
|
|
|
|
クリップ |
|
|
|
|
|
|
|

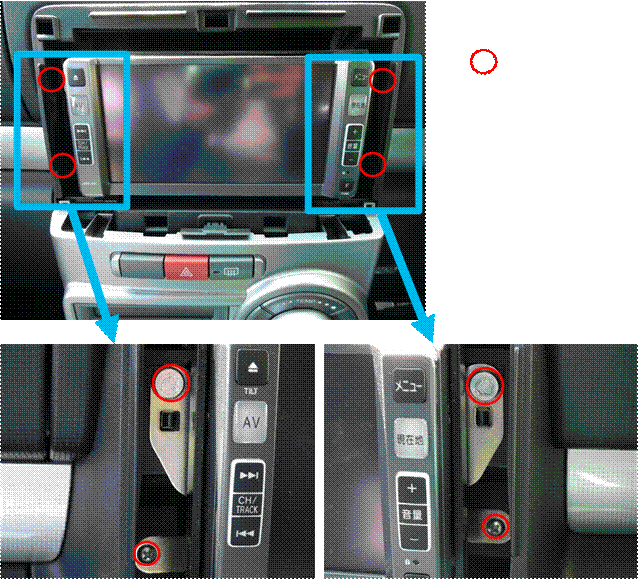

| ３、ナビゲーションレシーバーASSY取りはずし。 |
|
|
|
|
|
左右にあるボルト2本を取りはずす。（ボルト落下に注意） |
|
|
ボルト |

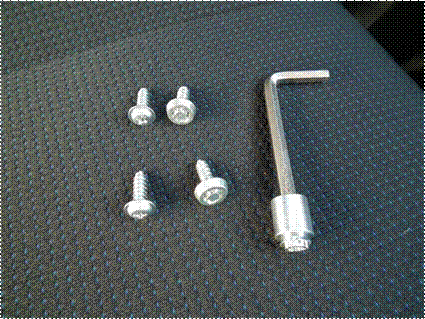

特殊ネジ（盗難防止）の場合は専用工具ではずす。 |
|
（特殊ネジは販売店オプションの装備です。） |
|
|
|
ボルト部分を拡大した写真 |
|
|
|
特殊ソケットに六角レンチを差し込んで回すようになっている。 |
|
|
| ４、ハーネスキット取り付け |
|
|
|
ナビゲーションレシーバーを引き出す。 |
|
|
|
アドバイス |
|
|
無理に引き出すとハーネスが切れる可能性があるので |
|
|
必要時応じて、背面のコネクターを切り離してください。 |
|
|
|

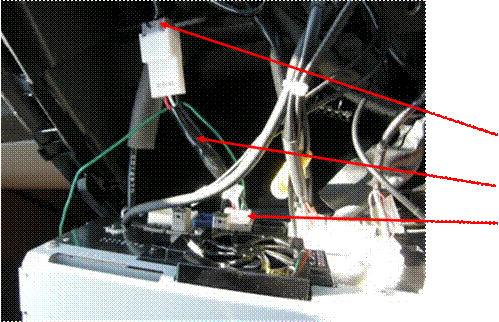

車両ハーネス |
|
|
|
テレビが見れるハーネスキット |
|
|
|
５ピンコネクター【機種によりピン数が変わります】 |
|
|
|
NSZC-W60はテレビが見れるハーネスキット【TV-027】を |
|
|
８ピンコネクターに装着してください。 |
|
|
| NMDP-W59/W60とクラリオン製を除くナビの場合、 |
|
| 本体背面の5ピンコネクターにテレビが見れるハーネスキットまたは |
|
| テレビが見れてナビ操作できるハーネスキットを割り込ませる。 |
|
|
|
|
|

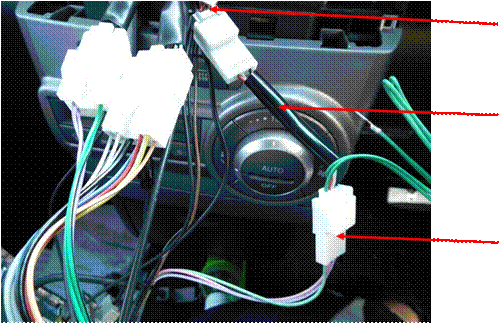

車両ハーネス |
|
|
|
テレビが見れるハーネスキット |
|
|
|
ナビから出ているハーネス |
|
|
| NMDP-W59/W60は本体背面から出ているハーネスの先に |
|
| 5ピンコネクターがあるので割り込ませてテレビが見れるハーネスキット |
|
| を割り込ませる。 |
|
|
| ナビゲーションの種類によりハーネスキットが |
|
| 変わりますので商品の取付説明書をご確認ください。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
