| ナディア |
ACN10,10H/SXN15,15H
H13.5〜H15.8 |
|
|
|
|
|
|
|
|
|
| １、パーキングブレーキを掛ける。 |
|
|
| ２、バッテリーマイナスターミナル切り離し。 |
|
| バッテリーマイナスターミナル部の10mmボルトをスパナで緩めてターミナルを外す。 |
|
|
|
|
|
|
|
モニター本体 |
|
|
|
センタークラスターパネル |
|
|
|

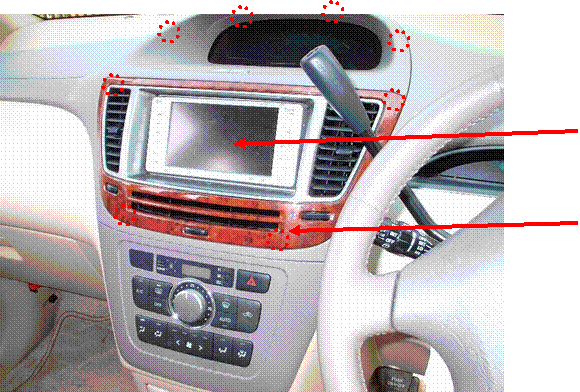

クリップまたはツメのかん合位置を示します。 |
|
|
| ３、センタークラスターパネルの取り外し |
|
|
|
|
|

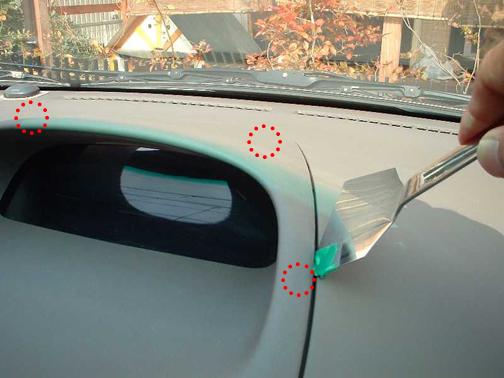

ヘラのようなものをパネルとダッシュボードの隙間に差し込み |
|
|
指が入るまで隙間を開けます。 |
|
|
|
キズ付防止のため、マスキングテープ等で保護することを |
|
|
お奨めします。 |
|
|
|
|
|
|
クリップまたはツメのかん合位置を示します。 |
|
|
|
|
|
|
|
|

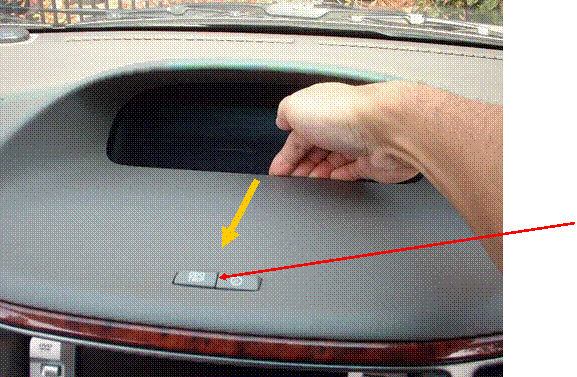

メーター前面の隙間に指を入れてパネルを車両後方に引く。 |
|
|
（クリップまたはツメ８箇所のかん合を外す。） |
|
|
|
上だけ後方に引っ張ると、パネル下面がわのクリップが |
|
|
破損するので下側も同じように隙間に指を入れて |
|
|
車両後方に引く。 |
|
|
|
このときに勢い良く引っ張るとパネル裏面にある |
|
|
ＯＤＯ／ＴＲＩＰ切替ボタンのコネクターを破損するので注意する。 |
|
|
|
|
|
|

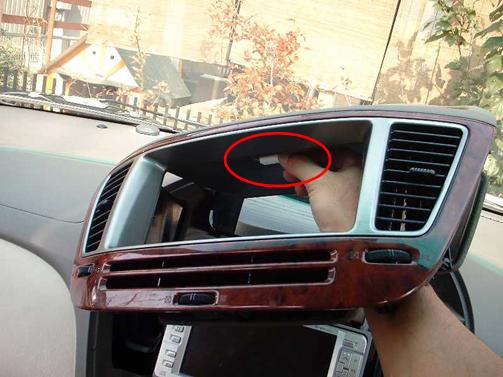

ＯＤＯ／ＴＲＩＰ切替ボタンのコネクターを切り外し、 |
|
|
センタークラスターパネルを取り外す。 |
|
|
|

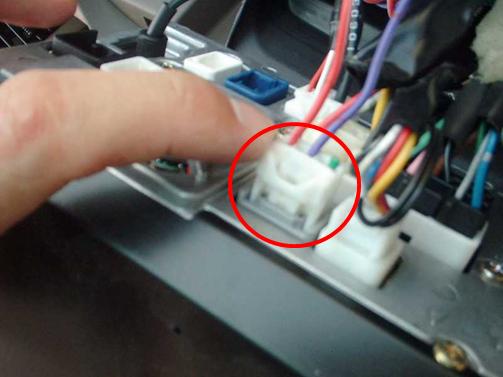

コネクター切り外しの際は、ロック解除ツメを押しながら引っ張ると |
|
|
コネクターが外れます。 |
|
|
| ４、モニター本体取り外し |
|
| |
|
|

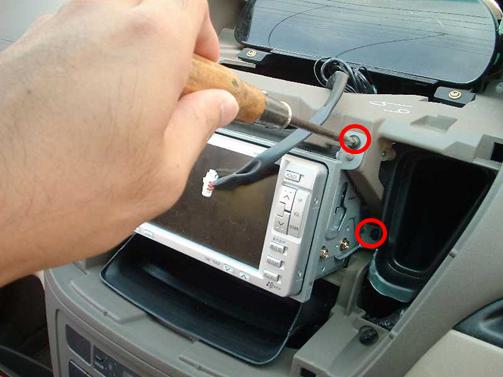

モニター本体を固定しているタッピングスクリュー４本を |
|
|
プラスドライバーで取り外す。 |
|
|
|
写真は右側の部分しか写っていませんが、左側にも |
|
|
同様にスクリューがありますので注意してください。 |
|
|
| ５、ハーネスキットの取り付け |
|
|
|
|
|
モニター本体を手前に引き出す。 |
|
|
ハーネスキットを差し込む、目的のコネクターを探します。 |
|
|
|
写真は、販売店オプションナビです。 |
|
|
|
注意： |
|
|
ナビの型番によりコネクターの位置が異なります。 |
|
|
モニター本体を車両より取り外す必要はありません。 |
|
|
手前に引き出して背面に手が入れば、その状態で作業を |
|
|
行ってください。 |
|
|
|
|
|
ハーネスキットを取り付ける。 |
|
|

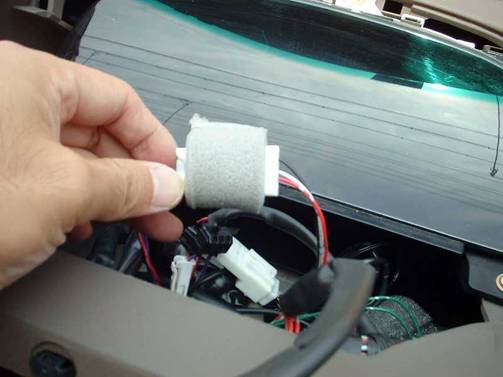

異音防止クッションをコネクターの周りに巻きつける。 |
|
|
ハーネスの余長部分はモニター本体を復元する際に |
|
|
噛み込まないように線処理を行う。 |
|
|
|
ハーネスキットの取付詳細は別車種の取付ホームページをご覧ください。 |
|
|
|
|
|

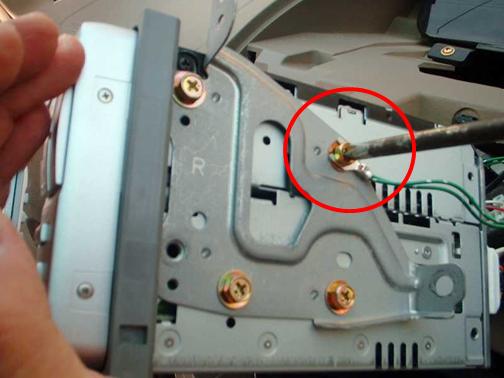

取り付けブラケットのスクリューにハーネスキットの |
|
|
Ｙ端子を共締めする。 |
|
|
| ６、モニター本体の復元 |
|
| 各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながらモニター本体を元に復元する。 |
|
|
| モニター本体を４本のネジでしっかりと固定する。 |
|
|
| ７、動作確認 |
|
| 走行中にテレビが映るか確認する。 |
|
|
| ８、パネル類の復元 |
|
| 取り外した逆手順でパネルを取り付ける。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
