| ポルテ |
NNP10,11 |
H16.7〜 |
|
|
|
|
|
|
|
|
|
|
|
| １、シフトレバーを「Ｌ」に下げる。（パネル取り外し作業時、干渉するため） |
|
| ２、バッテリーターミナル（-）取り外し。(ハーネスキット取付時ショート防止のため） |
|
| ３、パーキングブレーキを掛ける。 |
|
|
| ４、インストルメントクラスタフィニッシュパネルCTR取り外し |
|
|
|
|

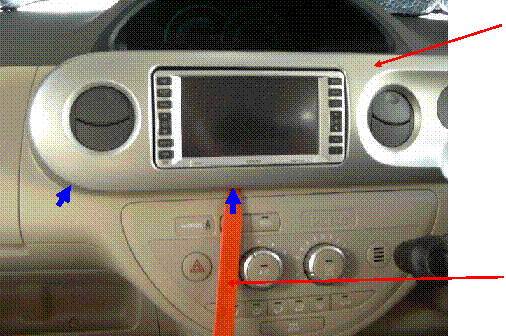

インストルメントクラスタフィニッシュパネルCTR |
|
|
|

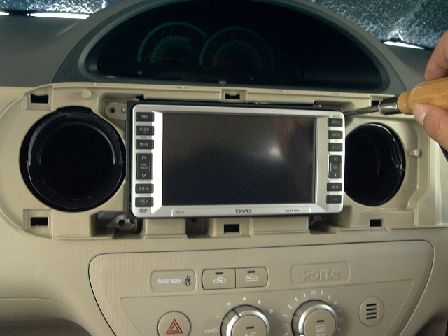

青矢印部分のサービスホールにリムーバーを差し込み |
|
|
パネルを浮かす。 |
|
|
浮いたら指を入れて |
|
|
パネルのツメ１２ヶ所を順次外してパネルを取り外す。 |
|
|
|
アドバイス |
|
|
パネルは車両後方に引くこと。 |
|
|
斜めに引くとツメが破損することがあります。 |
|
|
|
リムーバー |
|
|

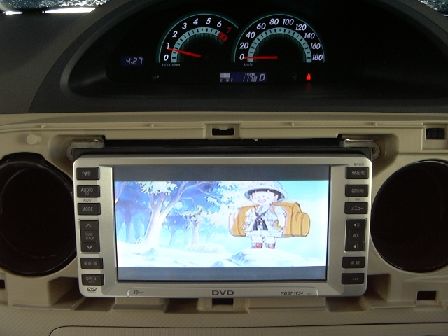

| ５、モニター取り外し |
|
|
|
|

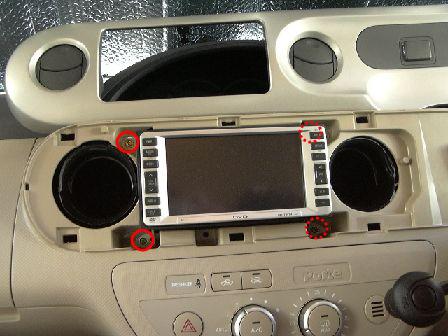

赤丸印のスクリュー４本を取り外してモニターを取り外す。 |
|
|
|
|
|
スクリュー落下・紛失に注意してください。 |
|
|
|
|
|
|

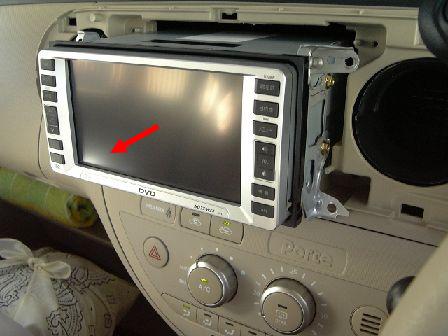

キズをつけないよう注意しながらモニター裏面が見えるまで |
|
引き出す。 |
|
|
| ６、ハーネスキット取り付け |
|
|
|
|
|

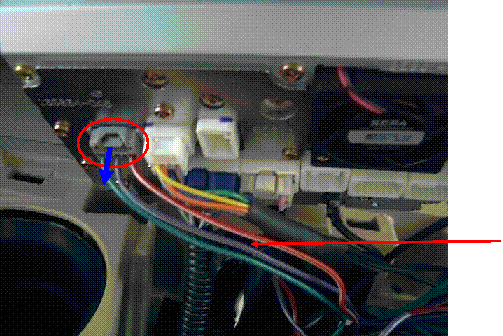

赤丸印：ハーネスキット取付対象コネクター |
|
|
|
対象コネクター以外は取り外さないでください。 |
|
|
|
コネクターを青矢印方向に引き抜く。 |
|
|
(コネクターはロック解除ツメを押しながら引き抜くこと） |
|
|
|
車両ハーネス |
|
|
|
|
|

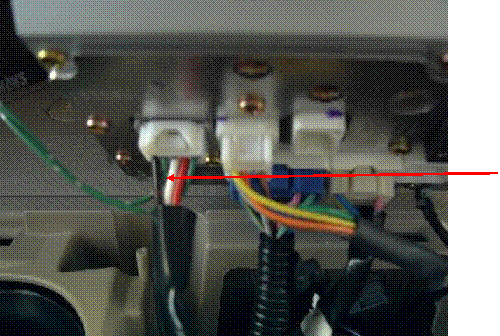

引き抜いたコネクターにハーネスキットを差し込む。 |
|
|
|
ハーネスキット |
|
|
|
|
|
ハーネスキットの片側と最初に外した車両ハーネスを接続する。 |
|

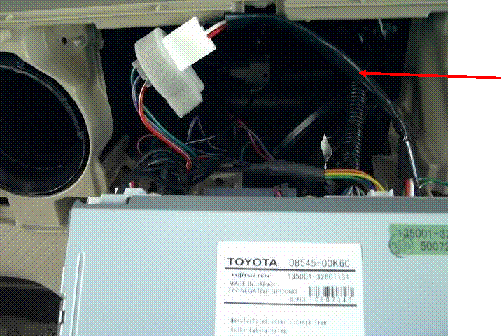

付属の消音スポンジをコネクター部分に巻き付けます。 |
|
|
|
ハーネスキット |
|
|
|
|
|
|

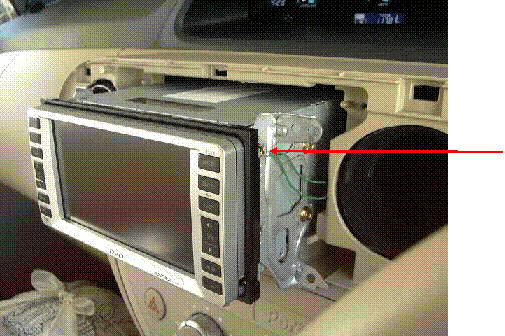

ハーネスキットのＹ端子をブラケットのスクリューと共締めする。 |
|
|
Ｙ端子 |
|
|
| ７、動作確認 |
|
|
|
|
走行できるようにモニターを仮止めする |
|
|
バッテリーターミナルを接続して、走行テストを行う。 |
|
|
|
注意 |
|
|
動作テストは必ず同乗者を乗せて行ってください。 |
|
|
運転者が行うことは大変危険です。 |
|
|
| ８、パネル復元 |
|
|
|
|
モニターを確実に固定してパネルを外した逆の手順で復元する。 |
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
