| マークⅡクオリス |
MCV20,21,25/SXV20,25 |
H11.8～H14.1 |
|
|
|
|
|
|
|
|
| 予めシフトレバーを「Ｎ」にしておくとパネル脱着作業が行い易いです。 |
|
|
| １、パーキングブレーキを掛ける。 |
|

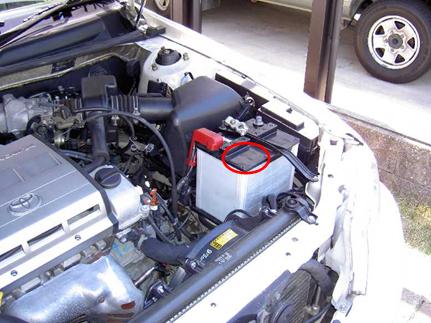

| ２、バッテリーマイナスターミナル切り離し。 |
|
| バッテリーマイナスターミナル部の10mmボルトをスパナで緩めてターミナルを外す。 |
|
|
|
|
|
| ３、インストルメントクラスタフィニッシュセンタパネル取り外し |
|
|
|
|
|

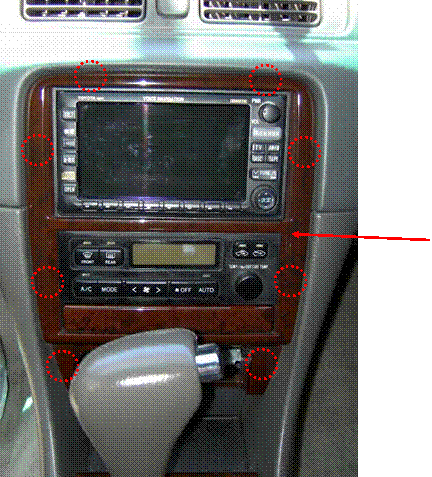

クリップ（赤丸印部）８箇所 |
|
|
|
インストルメントクラスタフィニッシュセンタパネル |
|
|
|

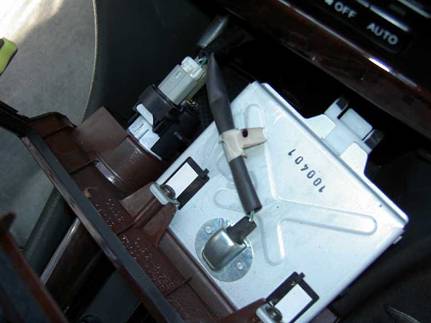

灰皿を取り外してください。 |
|
|
|
|
|
|

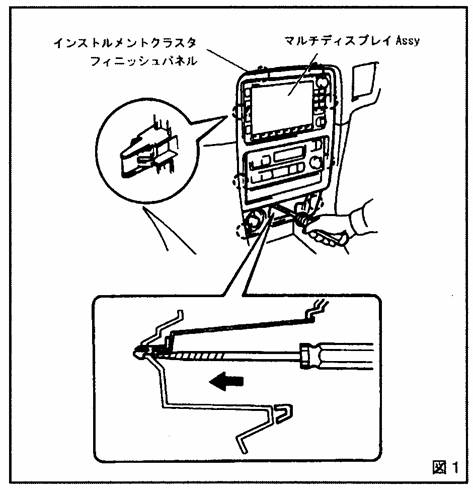

先端をテープを巻いて保護したマイナスドライバーを使用して |
|
|
奥のツメを押し上げながらパネル下のシガソケットのほうを引っ張りと |
|
|
パネルが浮いてきます。 |
|
|

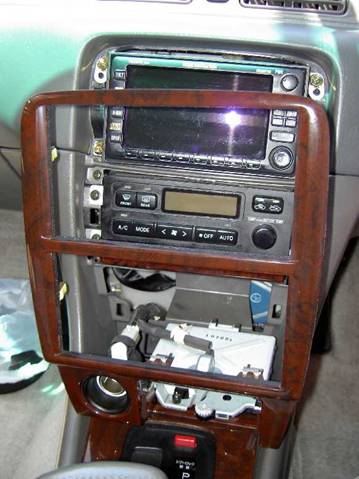

下側から徐々に隙間に手を入れて車両後方に引っ張ります。 |
|
|
|
|
|
|
シガライタと灰皿証明用のハーネスは外さずパネルを邪魔にならない |
|
ように避けておきます。 |
|
|
|
|
|
| ４、モニターＡｓｓｙ取り外し |
|
|
|
|
|

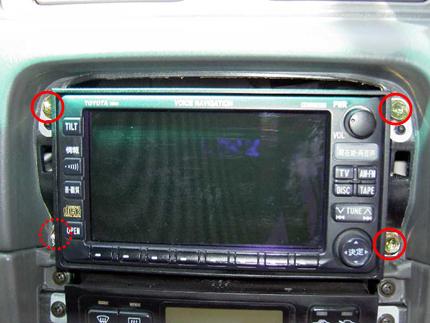

赤丸印部４本のボルトを外し、モニターＡｓｓｙを引き出します。 |
|
|
| ５、ハーネスキット取り付け |
|
|
|
|
|

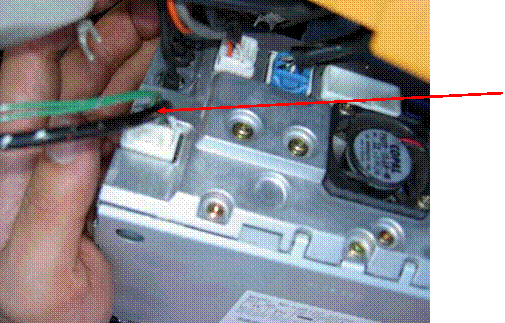

５Ｐコネクターを探し出し車両ハーネスのコネクターと外します。 |
|
|
|
ハーネスキット |
|
|
|
ハーネスキットの取り付け方法は取付取扱説明書をご覧ください。 |
|
|
|
|
|
|

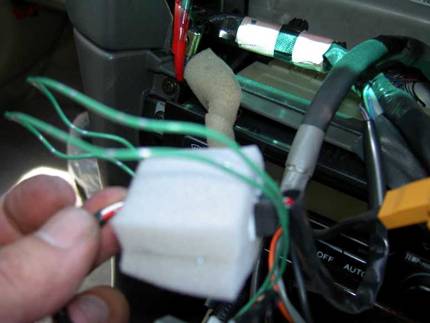

消音スポンジをハーネスキットに貼り付けます。 |
|
|
|
|
|
|

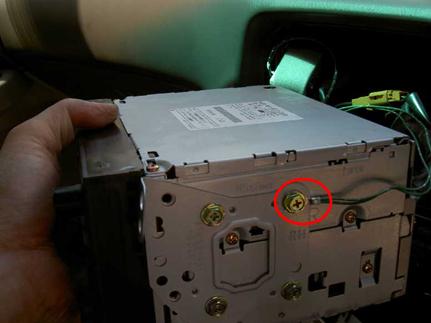

ハーネスキットのＹ端子を側面の固定ボルトに共締めします。 |
|
|
| ６、モニターＡｓｓｙを元の位置に固定します。 |
|
| ７、取り外した逆手順でパネルを取り付ける。 |
|
| ８、走行テストを行う。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
