| ラクティス |
|
H17.10～ |
|
NCP100,105/SCP100 |
|
|
|
|
|
|
| ①パーキングブレーキを作動させます。 |
|
| ②バッテリーマイナスターミナルを取りはずします。 |
|
|
| ③センタークラスターパネル取り外し |
|
|
|
|

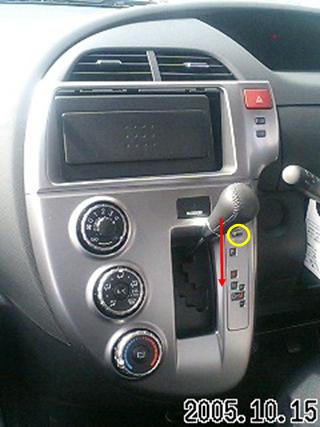

パネル脱着時にシフトレバーに干渉するので |
|
|
シフトロック解除ボタンを押しながらシフトレバーを |
|
|
「Ｎ」ニュートラルの位置まで下げます。 |
|
|
|
黄色丸印部：シフトロック解除ボタン |
|
|
|
|
|

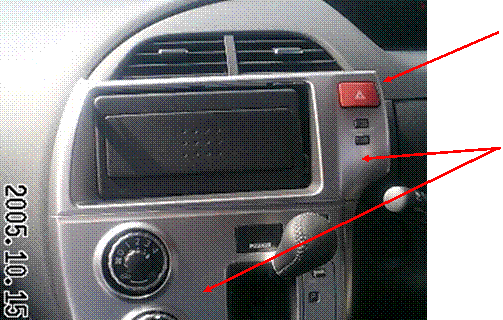

リムーバーを使用してパネルを浮かせます。 |
|
|
|
上下のパネルは一体となっています。 |
|
|
|
|
|

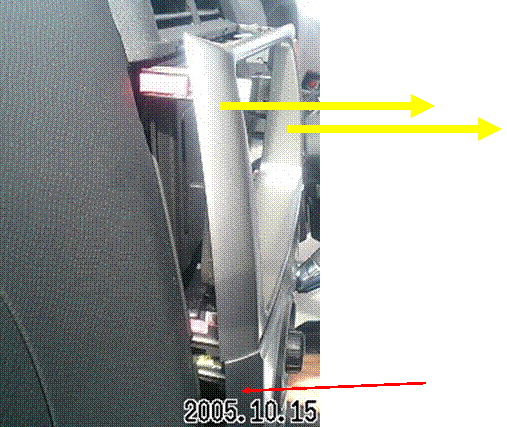

車両後方に引っ張りクリップ、ツメのかん合を外します。 |
|
|
|
下のパネルも一緒に外れますので、クリップ、ツメの位置に注意 |
|
して取り外します。 |
|
|
|
|
|
|

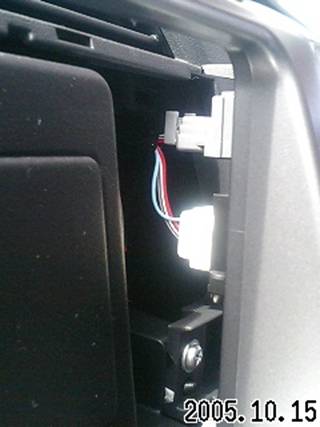

パネル背面にハザードスイッチ等のコネクターが |
|
|
刺さっていますので切り離します。 |
|
|
| ④ナビゲーション取り外し |
|
| ナビゲーションを固定しているボルト４本を取り外します。 |
|
|
| ⑤ハーネスキット取り付け |
|
| 詳細は商品付属の取付取扱説明書をご覧ください。 |
|
|
| ポイント |
|
|
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
