| ラウム |
|
NCZ20,25
H15.5〜 |
|
|
|
|
|
|
|
|
|
|
| １、パーキングブレーキを掛ける |
|
| ２、バッテリーマイナスターミナル切り離し |
|
|
| バッテリーマイナスターミナル部の10mmボルトをスパナで緩めてターミナルを外す。 |
|
|
| ３、メータークラスターパネル取り外し |
|
|
|
|
|
|

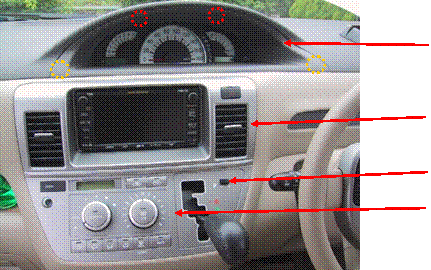

メータークラスターパネル |
|
|
|
センタークラスターパネル |
|
|
|
シフトロック解除ボタン |
|
|
|
エアコンコントロールパネル |
|
|
|
シフトレバー |
|
|
| シフトロック解除ボタンを押してシフトレバーをＤレンジに切替る。 |
|
|
| 各パネルとダッシュボードにマスキングテープを貼るなど、キズ付防止を行ってください。 | |
|
| リムーバーを使用してツメ２箇所（赤丸印部）、クリップ２箇所（黄丸印部）のかん合を外し、 |
|
| メータークラスターパネルを取り外す。 |
|
|
|
|
|
|

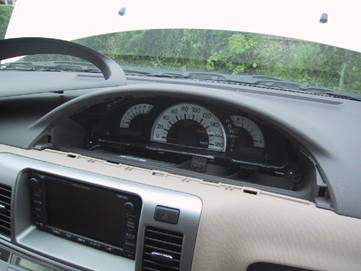

メータークラスターパネルが外れたところ |
|
|
| ４、モニターＡＳＳＹ取り外し |
|
|
|
|
|

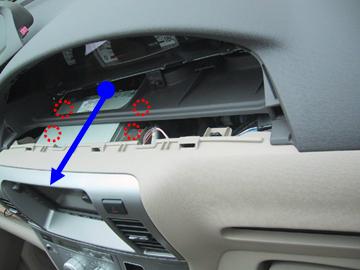

モニターＡＳＳＹ上方向から見るとボルトの頭が見えます。 |
|
|
| モニターASSYを止めている4本（赤丸印）のボルトをスパナ、ソケットレンチを使用して取り外す。 |
|
|
| アドバイス |
|
| ボルト周辺が狭いので緩めたボルトを車内に落とさないよう注意すること。 |
|
|

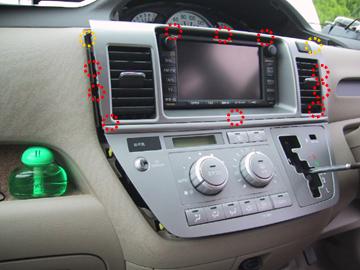

| モニターASSYの後に手を入れて（青矢印の丸印部分）車両後方に引き、 |
|
| クリップ２箇所（黄丸部）とツメ１０箇所（赤丸部）を外してモニターASSYを手前に引き出します。 |
|
|
|
|
|
|
モニターASSYとエアコンコントロールASSYが一緒に外れる場合があります。 |
|
|
これは両方のパネルの接合部のツメが硬く結合しているのが原因です。 |
|
|
|
ツメのかん合を外してエアコンコントロールパネルを元に復元します。 |
|
|
|
アドバイス |
|
|
これらの作業がしやすいよう、あらかじめシフトレバーノブを外しておくと良いでしょう。 |
|
| ５、ハーネスキットの取り付け | |
|
|
|
|

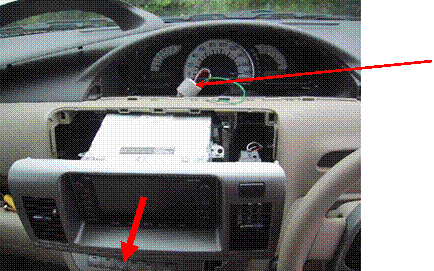

ハーネスキット |
|
|
|
モニターＡＳＳＹを手前に引き出し、モニター背面に手が入るだけの |
|
|
スペースを確保します。 |
|
|
|
ポイント： |
|
|
モニターＡＳＳＹ本体を取り外す必要はありません。 |
|
|
手前に引き出し、モニター本体の背面が見れるようであれば |
|
|
その状態で作業するのがよいでしょう。 |
|
|
|
|
|
写真はメーカーオプションナビです。 |
|
|
ナビ型番により差し込むコネクターの位置が異なります。 |
|
|
５Ｐ灰色または白色コネクターの場合が多いです。 |
|
|
|

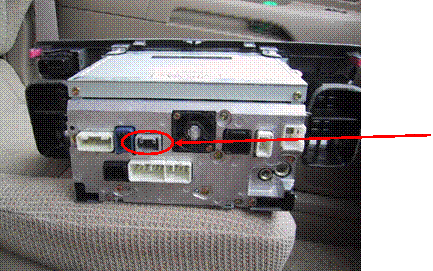

ハーネスキット差込コネクター |
|
|
|
モニター本体の左右についているブラケットの固定ネジの１個を緩めて |
|
|
ハーネスキットのＹ端子を共締めする。 |
|
|
|
ハーネスキットの取付詳細は別車種の取付ホームページをご覧ください。 |
|
|
| 各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながらモニター本体を元に復元する。 |
|
|
| モニター本体を４本のネジでしっかりと固定する。 |
|
|
| 走行中にテレビが映るか確認する。 |
|
|
| 取り外した逆手順でパネルを取り付ける。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
