| ＲＡＶ４ Ｊ／Ｌ H12.5〜 ACA20,21/ZCA25,26 |
|
|
|
|
|
|
|
|
|
| 注意：写真はディーラーオプションナビですがメーカーオプションナビも同様な手順で行ってください。 |
|
|
| １、パーキングブレーキを掛ける |
|
| ２、バッテリーマイナスターミナル切り離し |
|
|
| バッテリーマイナスターミナル部の10mmボルトをスパナで緩めてターミナルを外す。 |
|
|
| ３、センタークラスターパネル取り外し |
|
|
|
|
|
|

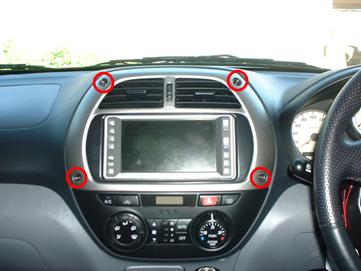

赤丸印の六角キャップボルトを六角レンチを用いて４本取り外す。 |
|
|
|

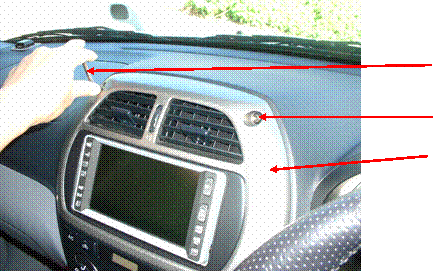

六角レンチは１００円ショップやホームセンターで数百円程度で |
|
|
購入できます。色々なサイズがセットになったものをご用意ください。 |
|
|
|
|
|
|
六角レンチ |
|
|
|
六角キャップボルト |
|
|
|
センタークラスターパネル |
|
|
|
|
|
|

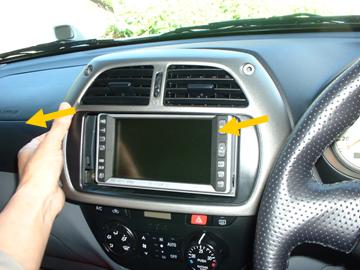

センタークラスターパネルを車両後方に手で引っ張り取り外す。 |
|
|
| ４、モニター取り外し |
|
|
|
|
|

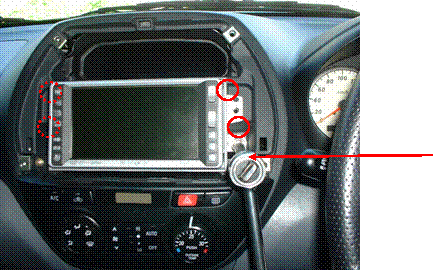

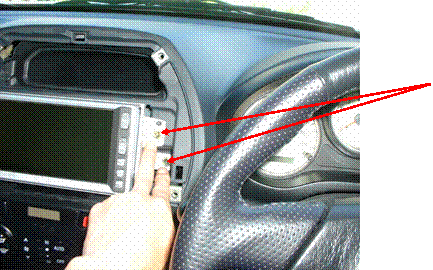

ナビ固定ボルト |
|
|
（左側も同様に2本あります） |
|
|
|
|
|
|
ボルト４本をラチェットレンチなどで取り外します。 |
|
|
|
注意 |
|
|
外したボルトの落下、紛失に気をつけてください。 |
|
|
|
ラチェットレンチ |
|
|
| ５、ハーネスキット取り付け |
|
|
|
|
|
ハーネスキットを取り付ける目的の５Ｐコネクターを探し出します。 |
|
|
|
注意：ナビの種類によりコネクターの配置が異なります。 |
|
|
|
|
|
|
ハーネスキットの装着方法の詳細は商品に添付の取付取扱説明書を |
|
参照してください。 |
|
|
|

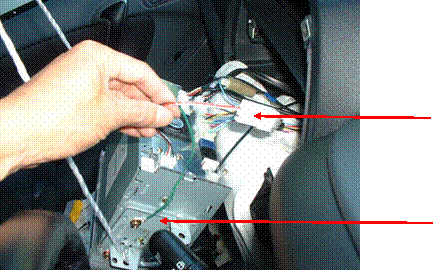

ハーネスキット |
|
|
|

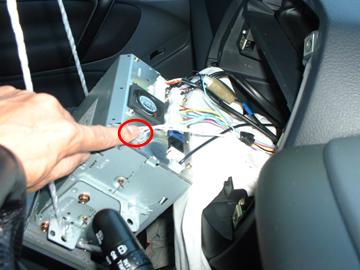

Ｙ端子アース場所 |
|
|
| ６、動作確認 |
|
| 各車両ハーネスやＹ端子のハーネスが噛み込まないように注意しながらモニター本体を元に復元する。 |
|
|
| モニター本体を４本のネジでしっかりと固定する。 |
|
|
| 走行中にテレビが映るか確認する。 |
|
|
| ７、パネルの復元 |
|
| 取り外した逆手順でパネルを取り付ける。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
