| ＲＡＶ４ |
|
ACA31W,36W
H17.11〜 |
|
|
|
|
|
|
|
|
|
| １、バッテリーマイナスターミナル切り離し。 |
|
| 作業中のショート防止のため必ず実行してください。 |
|
|
| ２、センタークラスターサイドパネル（Ｌ）、（Ｒ）取りはずし。 |
|
|
|
|
|

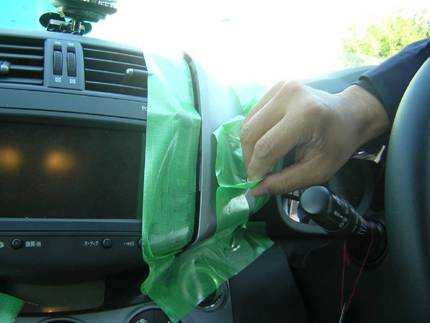

写真のようにキズ付防止のためマスキングテープを貼り付ける。 |
|
|
テープの粘着を利用するか、パネルリムーバーを使用して |
|

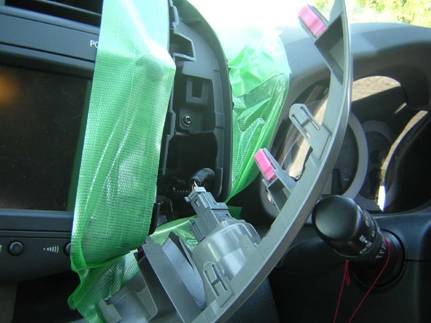

クラスターサイドパネルを車両後方に引き取りはずす。 |
|
|
裏側にコネクターがあるので切り離す。 |
|
|
（作業は左右共通です。） |
|
|
|
|
|

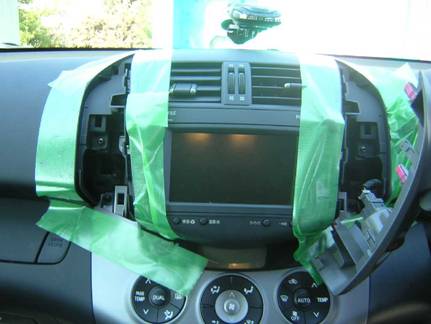

| ３、ナビゲーション取りはずし。 |
|
|
|
|

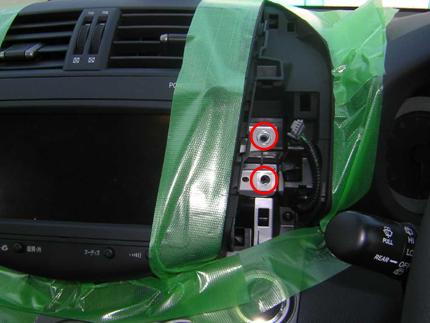

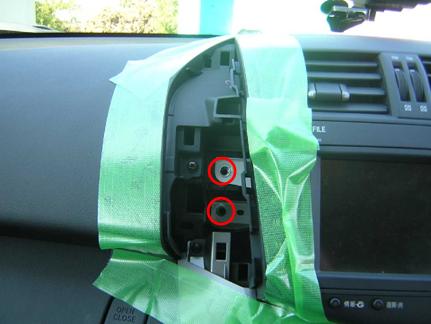

ボルト４本を取りはずし、ナビゲーションを手前に引き出す。 |
|
|
|
|
|
|
|
| ４、ハーネスキット取り付け。 |
|
| 以降の作業は他車種と共通です。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
