カローラスパシオ ZZE122,124N/NZE121N 　H13.6～　
ナビ品名：ワイドマルチＡＶステーション、各種カクシュディーラーオプションナビ
１．バッテリーマイナスターミナル切キり離ハナし
10㎜のスパナでターミナルのナットを緩ユルめてターミナルを外ハズします。
注意チュウイ：ハーネスキット取トり付ツけの際サイ、ショート防止ボウシのため必カナラず実行ジッコウしてください。
２．センタークラスターパネル取トり外ハズし
灰皿ハイザラを取トり外ハズす。

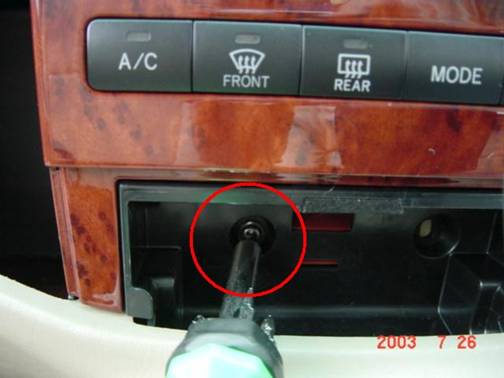

ネジを取トり外ハズす。
エアコンダクト左右サユウを車両シャリョウ後方コウホウに引ヒっ張パり取トり外ハズす。
１個コのダクトに４箇所カショのクリップあり。

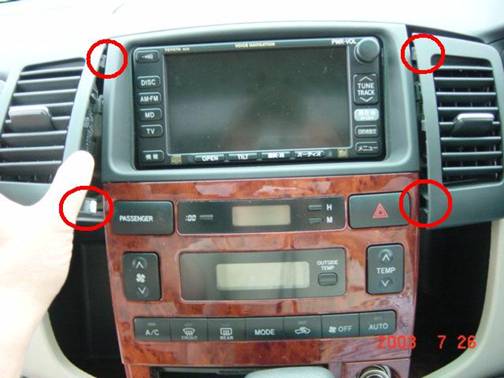

センタークラスターパネルの両リョウ側面ソクメンに指ユビを掛カけて
車両後方に引っ張る
裏側ウラガワに数箇所スウカショコネクターがあるので引ヒき抜ヌく。

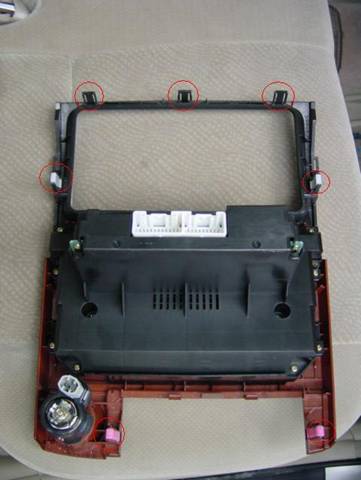

センタークラスターパネルを裏側ウラガワから見ミた写真シャシン
クリップ爪ツメ位置イチを覚オボえておくと引ヒっ張パる際サイの参考サンコウになります。
上部ジョウブの３箇所カショの爪ツメは破損ハソンし易ヤスいので注意チュウイしてください。
３、モニター本体ホンタイ取トり外ハズし

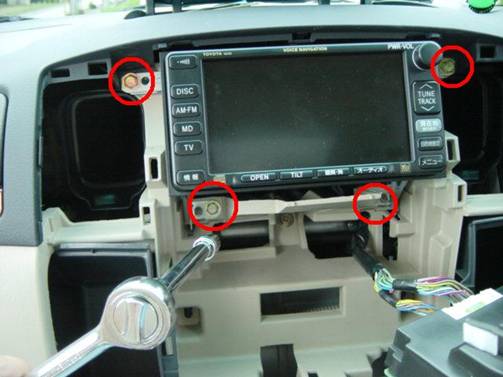

モニター本体ホンタイを固定コテイしている４本ホンのボルトを
10mmのラチェットハンドル等ナドを用モチいて取トり外ハズす。

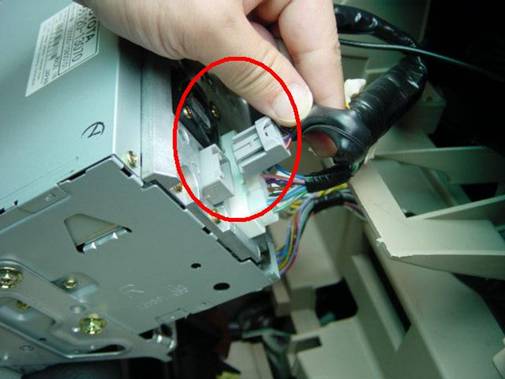

モニターを引ヒき出ダし、目的モクテキの５Ｐコネクターを引ヒき抜ヌく。
１，３，５番バンにハーネスがあるコネクターを探サガしてください。
ポイント：
モニター本体ホンタイを取トり外ハズす必要ヒツヨウはありません。
手前テマエに引ヒき出ダし、モニター本体ホンタイの背面ハイメンが見ミれるようであれば
その状態ジョウタイで作業サギョウするのがよいでしょう。
４、ハーネスキット取付トリツケ
ハーネスキットを取トり付ツける
この作業サギョウの詳細ショウサイは取付トリツケ取扱トリアツカイ説明書セツメイショを参考サンコウにしてください。

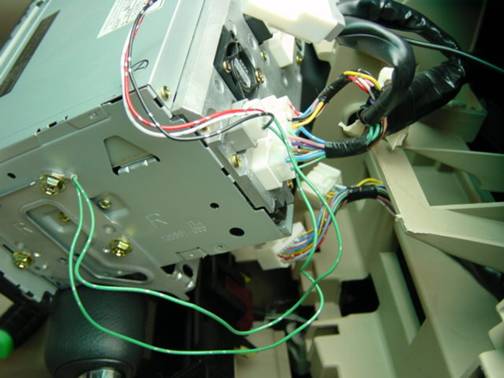

モニター取付トリツケブラケット側面ソクメンのネジにＹ端子タンシを共トモ締ジめする。

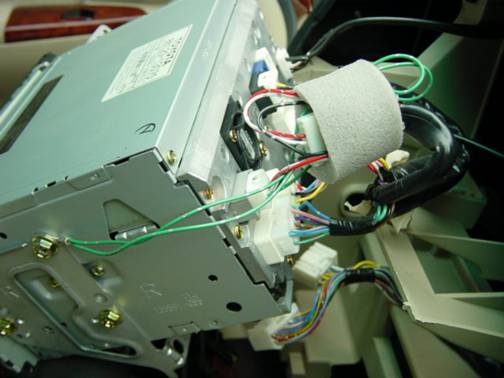

消音ショウオンスポンジをコネクターに巻マき、線セン処理ショリを行オコナう。
モニター本体ホンタイを車両シャリョウに固定コテイする際サイに、ハーネスの噛カみ込コみに注意チュウイ
５、取トり外ハズした逆ギャク手順テジュンでパネルを取トり付ツける。
ポイント
パネルを取トり外ハズすときに切キり離ハナしたコネクターを差サし込コみ忘ワスれないようにしてください。

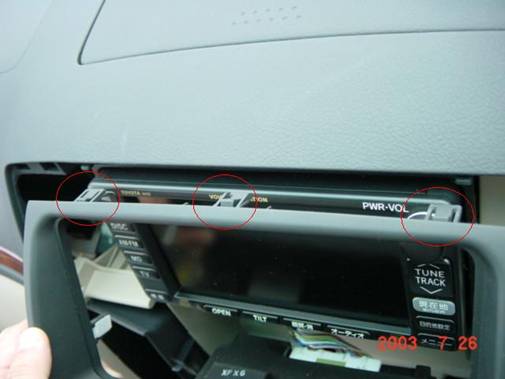

パネルのツメ位置イチとダッシュボードの穴アナ位置イチを全スベて合アわせてから上ウエから順番ジュンバンにパネルを押オして
はめ込コんでいくとよいでしょう。
注意チュウイ：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は
バックモニターの初期設定（どちらも車両シャリョウの取扱説明書に記載）を行う必要があります。
