| ダイハツ タント |
L350,360 H19.12〜 |
|
|
|
|
|
|
|
|
|

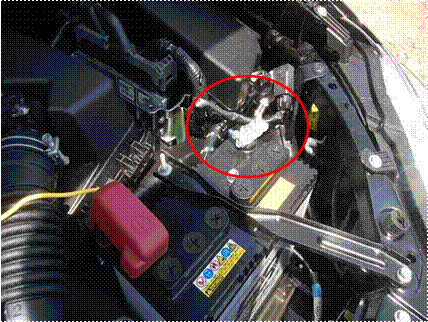

| １、バッテリーマイナスターミナル取りはずし。 |
|
|
|
|
ショート防止のためマイナスターミナルを |
|
|
スパナでナットを緩めてターミナルを取りはずす。 |
|
（写真は他車種のもの） |
|
|
|
|
|
|
各部の名称 |
|
|
|
オーディオパネル |
|
|
|
エアコンパネル |
|
|
| ２、エアコンパネル取りはずし |
|
|
|
|
|
写真はオートエアコン装着車です。 |
|
|
|
マニュアルエアコンの場合は３つのツマミを |
|
|
車両後方に引き抜く。 |
|
|
真中のツマミを抜くとネジが隠れているのではずす。 |
|
|
空気導入切替ツマミを車両後方に引き抜く。 |
|
|
|

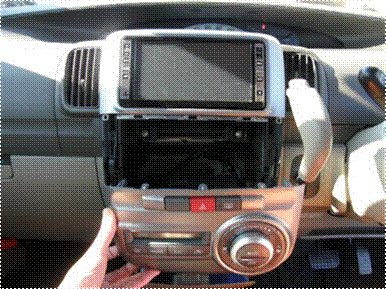

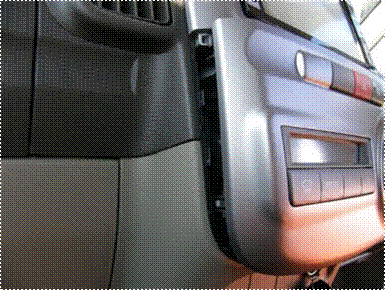

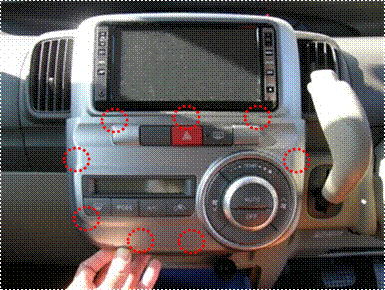

オートエアコンの場合、パネルを車両後方に引き |
|
|
クリップのかん合をはずす。 |
|
|
|
クリップ位置 |
|
|
|
|
|
|
|
コネクターを切り離してエアコンパネルを取り外はずす。 |
|
|
| ３、ナビゲーションレシーバーASSY取りはずし。 |
|
|
|
|

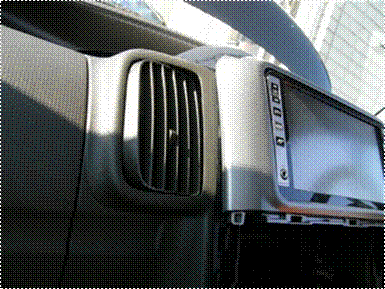

オーディオパネルを車両後方に引き取りはずす。 |
|
|
|
|
|
|
|

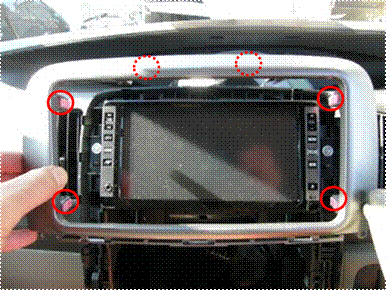

クリップ位置 |
|
|
| ４、ナビゲーションレシーバ取りはずし |
|
|
|
|
|

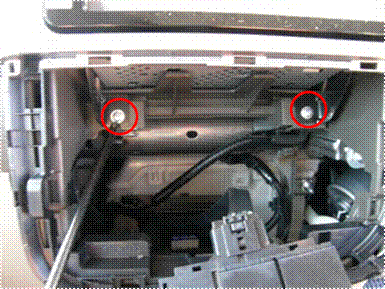

エアコンパネルをはずした奥側に |
|
|
ネジ2本があるので取りはずす。 |
|
|
（ボルト落下に注意） |
|
|
|
|
|

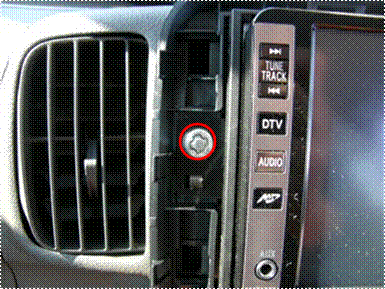

左右にあるボルト2本を取りはずす。（ボルト落下に注意） |
|
|
|
特殊ネジ（盗難防止）の場合は専用工具ではずす。 |
|
|
（特殊ネジは販売店オプションの装備です。） |
|
|
|
|
|
|

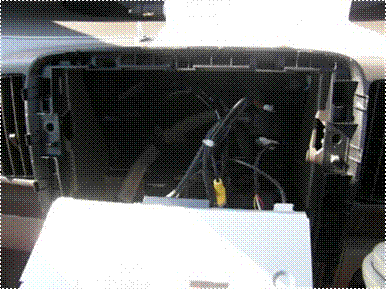

ナビゲーションレシーバーを引き出す。 |
|
|
|
アドバイス |
|
|
無理に引き出すとハーネスが切れる可能性があるので |
|
|
必要時応じて、背面のコネクターを切り離してください。 |
|
|
| ５、ハーネスキット取り付け |
|
|
|
|
|
ナビゲーションの種類によりハーネスキットが |
|
|
変わりますので商品の取付説明書をご確認ください。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
