タウンエース・ノア(メモリアルエディション） SR40G,50G H11.10～H12.3
タウンエース・ノア SR/CR40G SR/CR50G H12.8～H13.11

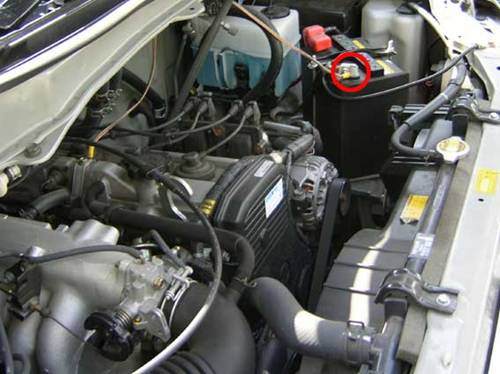

１．バッテリーマイナスターミナル切キり離ハナし
10㎜のスパナでマイナス（－）ターミナルのナットを緩ユルめてターミナルを外ハズします。
注意チュウイ：ハーネスキット取トり付ツけの際サイ、ショート防止ボウシのため必カナラず実行ジッコウしてください。

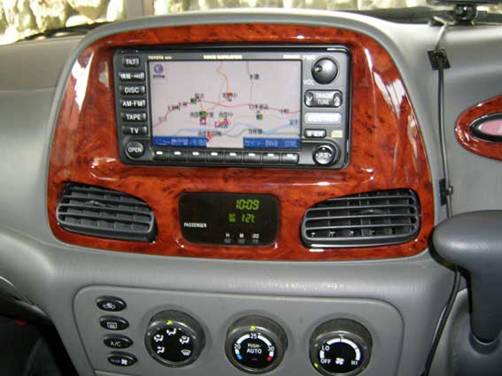

２．センタークラスターパネル取トり外ハズし

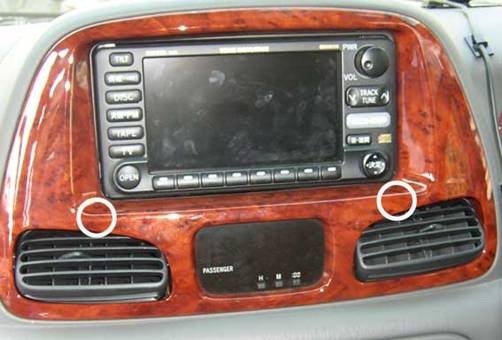

パネル内ナイにある吹フき出ダし口グチ２つを目メいっぱい上ウエに向ムけ
白シロ丸印マルジルシ部分ブブンを両手リョウテで持モち左右サユウ均等キントウに車両シャリョウ後方コウホウに引ヒく。
アドバイス
パネル裏面ウラメンにはクロックのハーネスが繋ツナがっているので
パネルの引ヒっ張パりすぎには注意チュウイしてください。

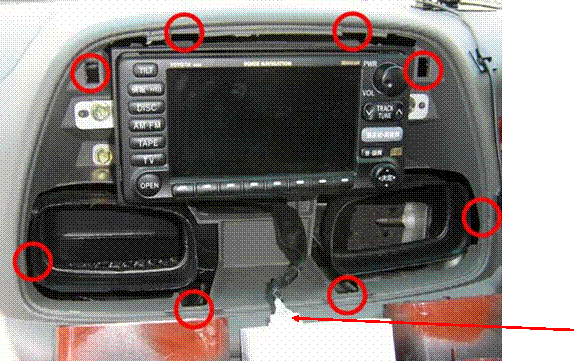

赤丸アカマル印シルシ：パネルのツメ位置イチを示シメす
クロックのコネクターを切キり離ハナす

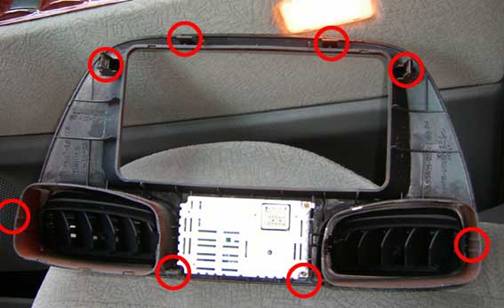

写真シャシン：パネル裏面ウラメンのツメ位置イチ
３．モニターAssy取トり外ハズし

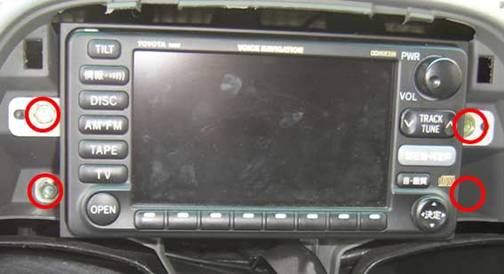

赤丸アカマル印シルシのボルト（10mm６角）４本ホンを取トり外ハズす。
モニターAssyを手前テマエに引ヒき出ダす。
４．ハーネスキット取トり付ツけ

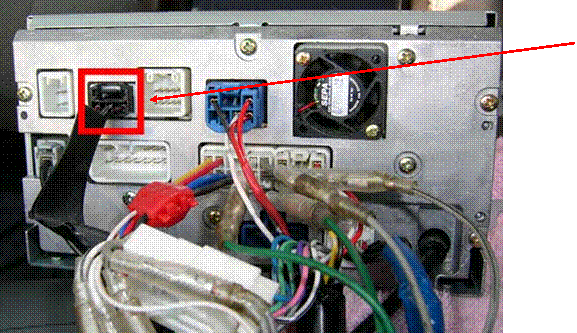

５Ｐコネクター位置イチ
モニター裏のコネクターは全て取り外しは行わずに、
目的の５Ｐコネクターを探しモニター本体ホンタイより切キり離ハナす。

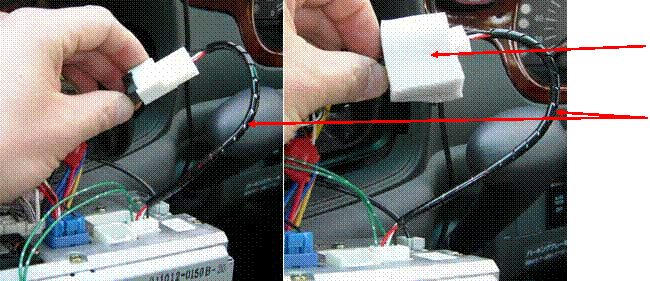

ハーネスキットを車両シャリョウハーネスとモニターの
間に装着して線処理をしっかりと行オコナうこと。
アドバイス
異音イオン発生ハッセイ防止ボウシスポンジを巻マいてください。
ハーネスキット
詳細ショウサイは取付トリツケ取扱トリアツカ説明書セツメイショを参照サンショウしてください。

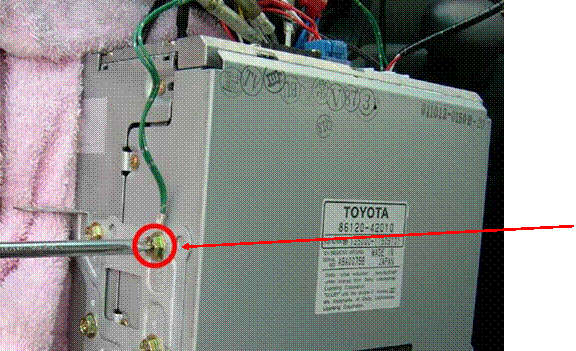

ハーネスキットのＹ端子タンシを取トり付ツけブラケットのネジに
共トモ締ジめする。
５．動作ドウサ確認カクニン
各カク車両シャリョウハーネスやＹ端子タンシのハーネスが噛カみ込コまないように
注意しながらモニター本体を元の位置に復元する。

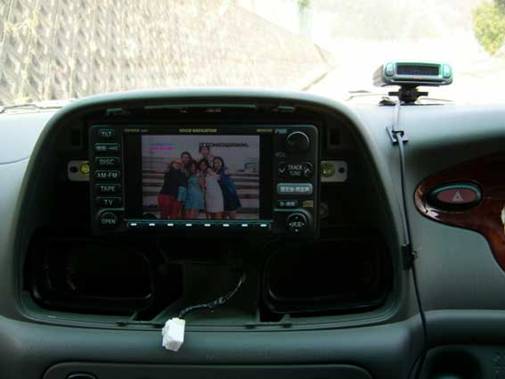

モニターAssyを元モトの位置イチに固定コテイして走行ソウコウテストを行オコナいます。
時速ジソク３０キロ以上イジョウのスピードを出ダしてテレビが映ウツるか確認カクニンする。
アドバイス
必カナラず同乗ドウジョウ者シャに手伝テツダってもらって確認カクニン作業サギョウを行オコナってください。
運転者ウンテンシャが行オコナうと事故ジコの原因ゲンインとなり大変タイヘン危険キケンです。
６．センタークラスターパネル復元フクゲン
センタークラスターパネルを元モト通トオりに復元フクゲンする。
アドバイス
クロックのコネクター差込サシコミ忘ワスれに注意チュウイしてください。
パネルのツメ位置イチとダッシュボードの穴アナ位置イチを全スベて
合わせてから上下左右均等にパネルを押して
はめ込コんでいくとよいでしょう。
注意チュウイ：車種シャシュによりバッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は
バックモニターの初期設定（どちらも車両シャリョウの取扱説明書に記載）を行う必要があります。
