| ウインダム |
MCV30 |
H13.9〜 |
|
|
|
|
|
|
|
|
|
|
|

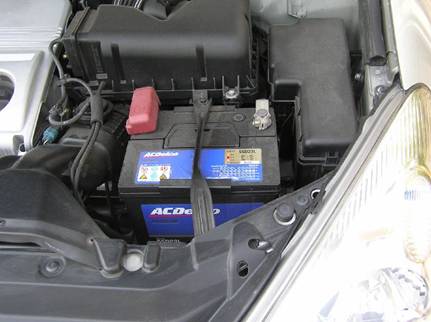

| １、バッテリーターミナル取りはずし |
|
|
|
|
|
ショート防止のため必ず行ってください。 |
|
|

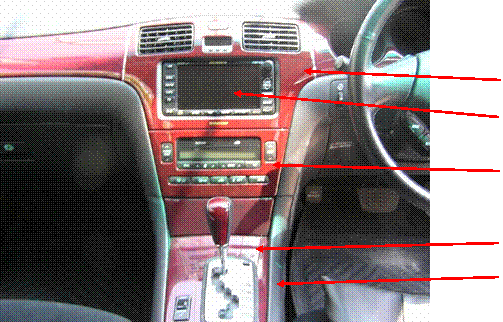

| 各部の名称 |
|
|
|
|
|
インストルメントクラスタフィニッシュパネル |
|
|
|
モニターＡｓｓｙ |
|
|
|
エアコンデショナコントロールＡｓｓｙ |
|
|
|
コンソールパネルＵＰＲ |
|
|
|
コンソールパネルＵＰＲ ＲＲ |
|
|

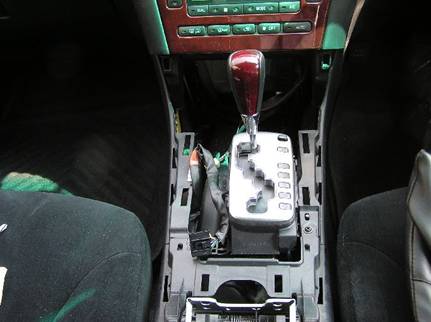

| ２、コンソールパネルＵＰＲ ＲＲ 取りはずし |
|
| ３、コンソールパネルＵＰＲ 取りはずし |
|
|
|
|
パネルリムーバー等を使用してクリップ４箇所をはずし、 |
|
|
裏側のコネクタ類を切り離してコンソールパネルＵＰＲをはずしてください。 |
|
|

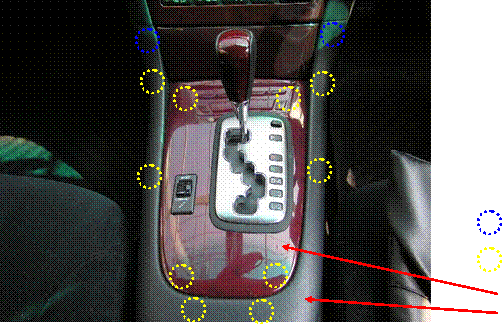

クリップ６箇所、ツメ２箇所をはずしてコンソールパネルＵＰＲ ＲＲを取りはずす。 |
|
|
ツメ位置 |
|
|
|
クリップ位置 |
|
|
|
コンソールパネルＵＰＲ |
|
|
コンソールパネルＵＰＲ ＲＲ |
|
|
|
|
|
| ４、エアコンディショナコントロールＡｓｓｙ取りはずし |
|
|
|
クリップ５箇所、ツメ３箇所をはずし、裏側のコネクタ類を抜いて |
|
|
エアコンディショナコントロールＡｓｓｙを取りはずす。 |
|
|
|

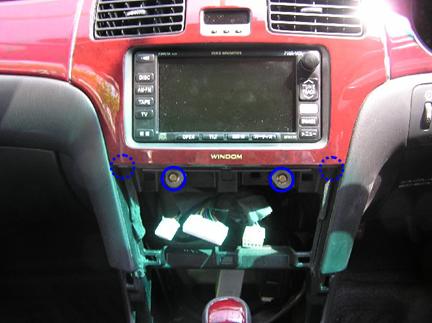

ボルト４本を取りはずし、クリップ４箇所、ツメ３箇所をはずして |
|
|
裏側のコネクタ類を抜いてインストルクラスタフィニッシュパネルと |
|
|
モニターＡｓｓｙを一体で取りはずす。 |
|
|
|
|
|
|

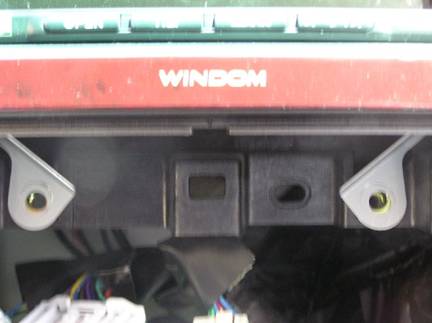

ボルト位置 |
|
|
|
|
|
|
|
| ５、ハーネスキット取り付け |
|
|
|
|
|

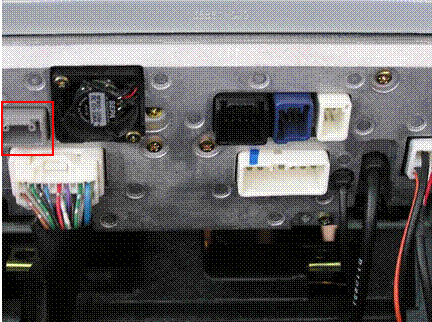

５ピンコネクタにハーネスキットを装着する。 |
|
|
|
注意 |
|
|
モニターによりコネクタ位置が異なります。 |
|
|
|
|
|

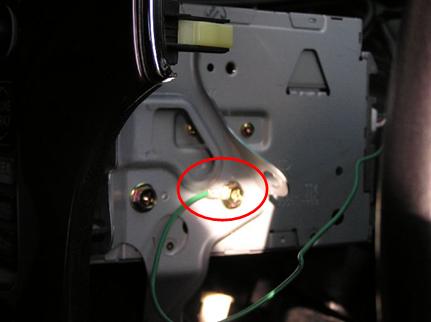

Ｙ端子を金属部分のボルトに共締めする。 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
