| ハリアー |
MCU10,15/SXU10,15 |
|
H9.12～H12.10 |
|
|
|
|
|
|
|
| １、バッテリーターミナルのマイナス側を取り外す。（ショート防止のため） |
|
|
| ２、ハーネスキット取り付け |
|
|
|
|

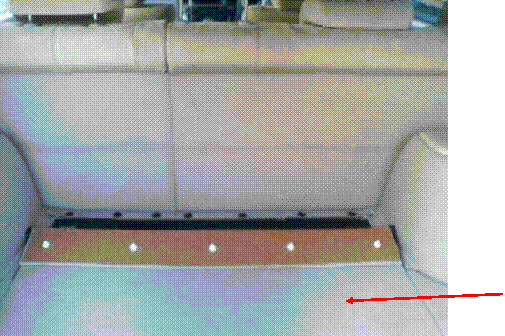

①クリップ５箇所を外してリアデッキボードの |
|
|
前端部を開いてください。 |
|
|
|
リアデッキボード |
|
|
|
|
|

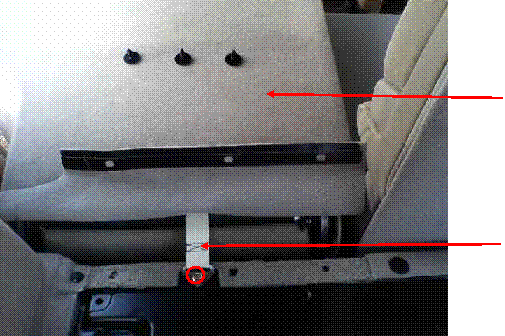

②リアシートのカーペット下部のクリップ３箇所を外して |
|
|
カーペットを外す。 |
|
|
③シートバンドのボルトを外す。 |
|
|
|
左側リアシート裏カーペット |
|
|
|
シートバンド |
|
|
|
|
|

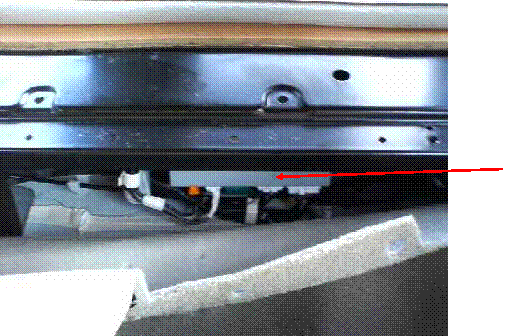

④左側リアシートを倒すと、その後方にテレビチューナーがある。 |
|
|
テレビチューナー |
|
|
|
|
|

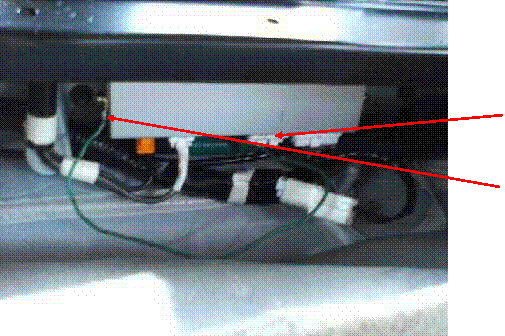

⑤テレビチューナーの５Ｐコネクターを引き抜きハーネスキットを |
|
間に割りこませるように装着する。 |
|
|
⑥ハーネスキットのＹ端子をチューナー側面のボルトと共締めする。 |
|
|
ハーネスキット |
|
|
|
Ｙ端子 |
|
|
| ３、復元作業 |
|
| 取り外した逆手順でカーペット類を復元する。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
