| イプサム |
SXM10,15/CXM10 H9.8～H12.3 |
|
|
|
|
|
|
|
|
|
|
| ガイア |
|
SXM10,15/CXM10 H10.6～H12.3 |
|
|
| メーカーオプションナビ モニター番号５６０２６ |
|
| テレビチューナー取付位置：スピードメーター奥 |
|
|
| 当社品番ＴＶ－０４０ テレビチューナー取付タイプハーネスキットの取付方法をご紹介します。 |
|
| 車両の年式・モニター番号によってハーネスキットの取り付け位置が異なりますのでご注意ください。 |
|
|
| １、バッテリーマイナスターミナル取り外し |
|
| ハーネスキット取付作業時のショート防止のため必ず実行してください。 |
|
|
| ２、シフトレバーを際下段まで下げてステアリングを最下部へチルトさせておく。 |
|
|
| ３、インストルメントクラスターフィニッシュパネル取り外し |
|
|
|
|
|
インストルメントクラスターフィニッシュパネル |
|
|
|

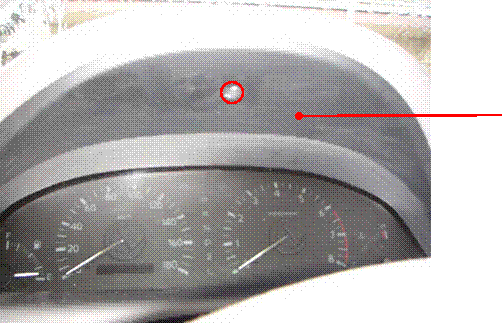

①パネル上面のスクリュー１本（赤丸印部）を取り外す。 |
|
|
|
|
|
|

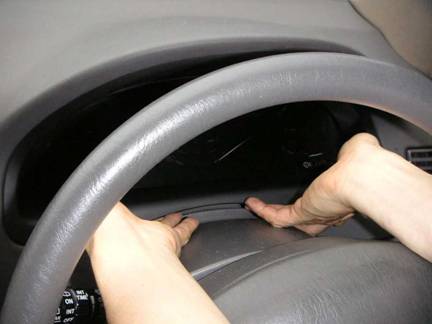

②パネル下部の隙間に指を入れて車両後方へ引っ張る。 |
|
|
| ４、コンビネーションメーターASSY取り外し |
|
|
|
|
|

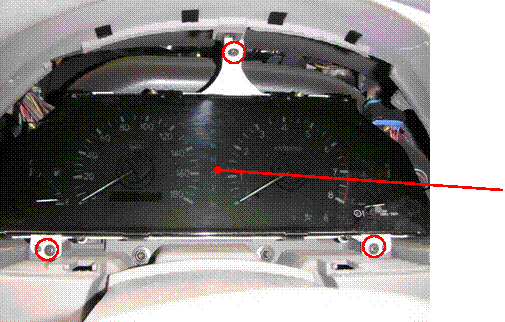

③スクリュー３本（赤丸印部）を取り外しコンビネーションメーターASSY |
|
を取り外す。 |
|
|
|
アドバイス |
|
|
メーター裏面にはコネクターが数箇所ありますので、各コネクターの |
|
|
抜け防止ロックツメを押し込み引き抜きます。 |
|
|
|
コンビネーションメーターASSY |
|
|
| ５、ハーネスキット取り付け |
|
|
|
|
|

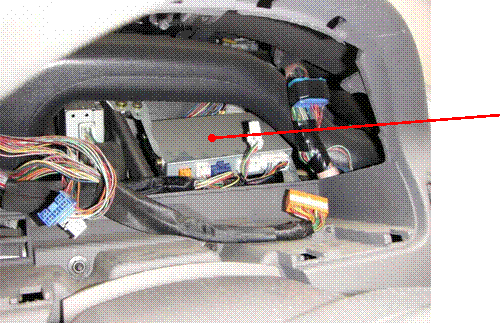

テレビチューナー |
|
|
|
④テレビチューナーの５Ｐコネクターを引き抜きます。 |
|
|
|
|
|
|

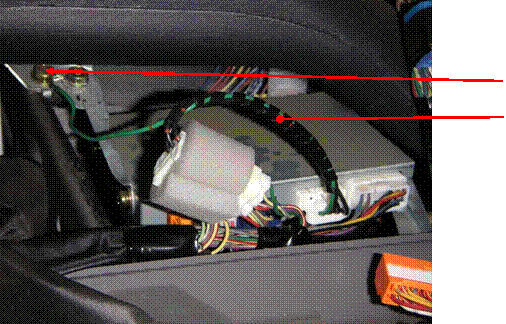

アースポイント |
|
|
|
ハーネスキット |
|
|
|
⑤ハーネスキットを割り込ませてＹ端子を付近のボルトと共締めします。 |
|
| 復元する際は各コネクターの差込忘れがないか再度確認してください。 |
|
|
