| タウンエースノア・ライトエースノア |
SR40G,50G/CR40G,50G H10.1～H12.7 |
|
|
|
|
|
|
| メーカーオプションナビ モニター番号１６０１１ |
|
| テレビチューナー取付位置：トランクルーム右側 |
|
|
| 当社品番ＴＶ－０４０ テレビチューナー取付タイプハーネスキットの取付方法をご紹介します。 |
|
| 車両の年式・モニター番号によってハーネスキットの取り付け位置が異なりますのでご注意ください。 |
|
|
| １、バッテリーマイナスターミナル取り外し |
|
| ハーネスキット取付作業時のショート防止のため必ず実行してください。 |
|
|
|
|
|
| ２、各部品取り外し |
|
|
|
|
|
|
|
|
|
|
|
|
|
シートサイドカバー |
|
|
|
|
|
|
|

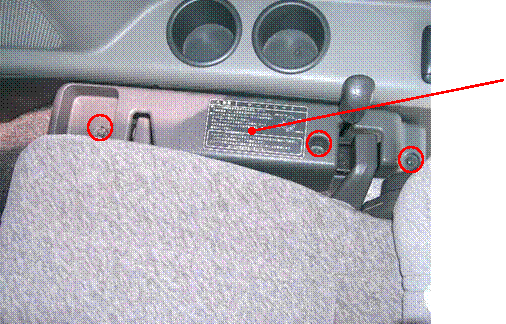

①スクリュー３本を取り外し、シートサイドカバーを取り外す。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
②スクリュー６本を取り外しリアフロアマットサポートプレートを取り外す。 |
|
|
|
|

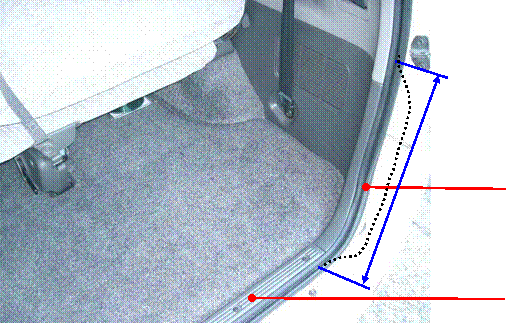

③青色矢印の範囲の防水ゴムを黒点線のように剥がしておく。 |
|
|
|
（クォータートリムリアパネル脱着作業性を良くするために行います。） |
|
|
|
|
|
|
|
|
|
|
バックドアオープニングトリム（防水ゴム） |
|
|
|
|
|
|
|
|
|
|
|
|
|
リアフロアマットサポートプレート |
|
|
|
|
|
|
|
|
|
リアＮｏ．２シートアウターベルト |
|
|
|
クォータートリムリアパネルＲＨ |
|
|
|

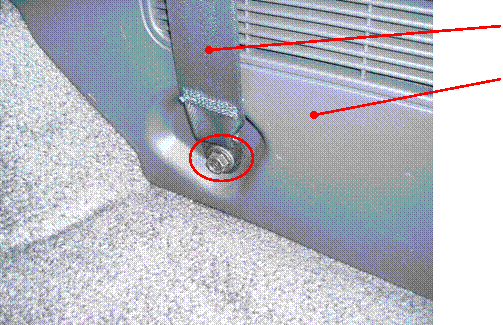

④赤丸印部のボルトを取り外す。（１４ミリボルト１本） |
|
|
|

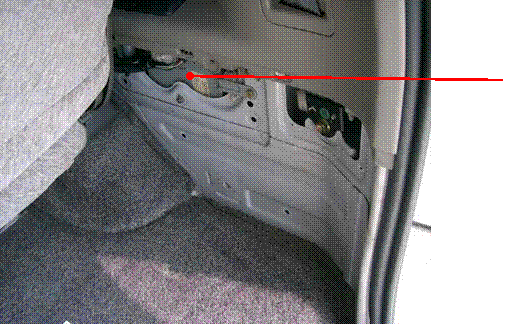

⑤クォータートリムリアパネルＲＨを取り外す。 |
|
|
（ツメ４箇所、クリップ３箇所あり。） |
|
|
|
アドバイス |
|
|
防水ゴムを剥がした部分から指を入れてパネルを引っ張れば |
|
|
浮いてきます。 |
|
|
ツメやクリップ位置に注意して取り外してください。 |
|
|
復元の際、ボルトはしっかりと確実に締め付けてください。 |
|
|
|
|
|
|

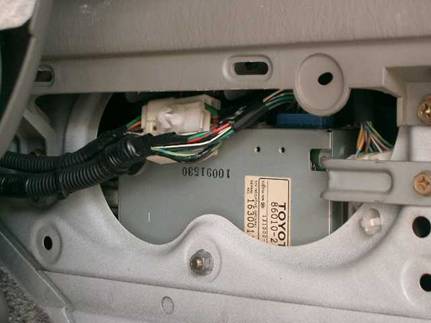

テレビチューナー |
|
|
|
|
|
⑥テレビチューナーの５Ｐコネクターを抜いて、ハーネスキットを |
|
|
間に割り込ませて装着する。 |
|
|
|
詳細は、付属の取付取扱説明書をご覧ください。 |
|
|
|
アドバイス |
|
|
コネクター取り外しの際は、狭くて手が入れにくいので、 |
|
|
コネクター裏面にある抜け防止ロックを片手で押しながら |
|
|
マイナスドライバーで軽くコネクターの上部に引っ掛け、こじると |
|
|
簡単に抜けます。 |
|
|
|

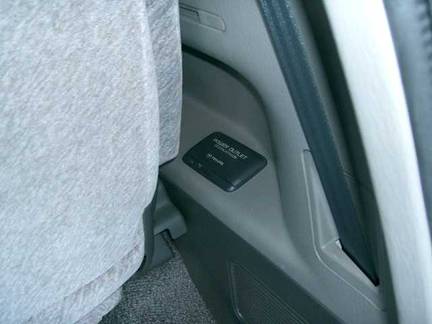

パワーアウトレットソケット装着車は、 |
|
|
該当５Ｐコネクターをこの方法では抜き取るとこができませんので |
|
|
以下の取り外し作業を行ってください。 |
|
|
|
|
|
パワーアウトレットソケットの取り外し方法（装着車のみ） |
|
|
|

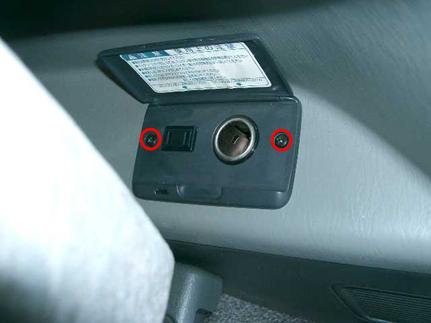

①スクリュー２本を取り外して上に引き上げます。 |
|
|
|
アドバイス |
|
|
スクリューを取り外すと、固定ブラケットが落下します。 |
|
|
しかし、ブラケットに電線が束線されているため紛失するような落下は |
|
することはありませんが、復元する際に少々コツが必要です。 |
|
|
|
|
|
