| ランドクルーザー・プラド |
VZJ/KZJ/RZJ90,95 |
H8.5〜H9.12 |
|
ＴＶ−０３０用 |
|
|
|
|
VZJ/KZJ/RZJ90,95 |
H10.1〜H11.7 |
|
ＴＶ−０４０用 |
|
|
|
|
| ＴＶ−０４０の場合で、メーカーオプションはテレビモニター裏側奥にあるテレビチューナーに取り付けします。 |
|
| ＴＶ−０４０の場合で、ディーラーオプションは、テレビチューナーの取付位置が異なりますのでトヨタ販売店にご相談ください。 |
|
| （グローブＢＯＸ下のカーペット下、もしくは助手席足元のカーペット下にテレビチューナーが設置されている可能性があります。） |
|
|
| ＴＶ−０３０の場合は、テレビモニター裏側の２Ｐコネクターに取り付けします。（メーカー、ディーラーオプション共） |
|
|
| このページではメーカーオプションの説明をしております。 |
|
|
|
|
|

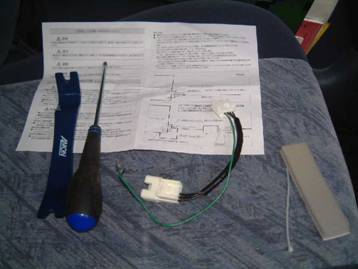

用意する工具類 |
|
|
|
リムーバー |
|
|
プラスドライバー |
|
|
ｅｔｃ． |
|
|
|
写真はＴＶ−０４０です。 |
|
|
| １、バッテリーターミナル（−）端子取り外し |
|
|
| 作業中、シュート防止のため必ず実行してください。 |
|
|
| ２、テレビチューナーの取り外し |
|
|
|
|
メーカーオプションナビの場合、オーディオユニット下に |
|
|
テレビチューナーが固定されているため、エアコンコントローラーを取り外す |
|
必要があります。 |
|
|
|

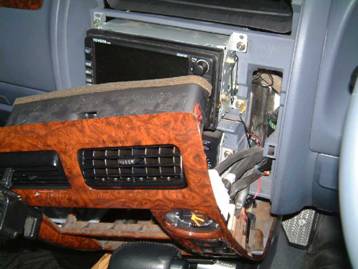

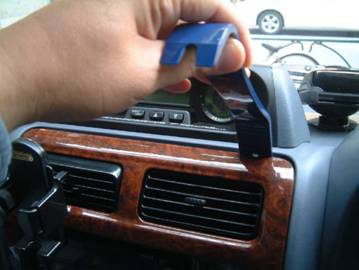

センタークラスターパネルの上部隙間にリムーバー等を差込み |
|
|
こじります。 |
|
|
パネルが浮いてきたら、指を差込み車両後方へ引きます。 |
|
|
|
|
|
パネル裏側のコネクターを取り外して取り外します。 |
|
|
|
|
ＴＶ−０４０の場合は |
|
|

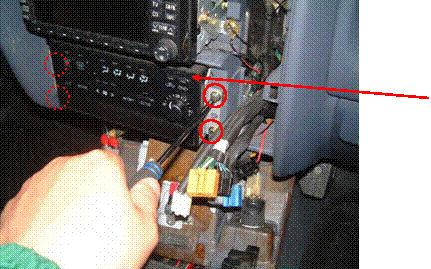

スクリュー４本を取り外しエアコンコントローラーを取り外します。 |
|
|
（ＴＶ−０３０の場合は取りはずす必要はありません。） |
|
|
|
エアコンコントローラー |
|
|
| ＴＶ−０４０の場合 |
|
|
|
|
|

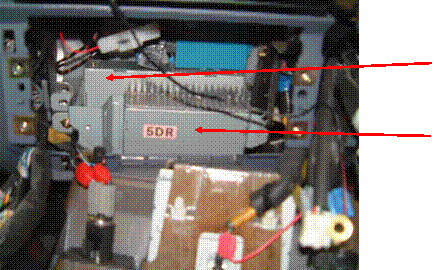

テレビチューナー |
|
|
|
アンプ |
|
|
|
テレビチューナーを固定しているスクリューを取り外します。 |
|
|
| ＴＶ−０３０の場合 |
|
|
|
|
|
ハーネスキット |
|
|
|
ナビ背面の２Ｐコネクターに差し込む |
|
|
|
Ｙ端子を側面のスクリューと共締めする。 |
|
|
|
取付完了 |
|
|
| 以後ＴＶ−０４０の説明 |
|
|
|
|
|

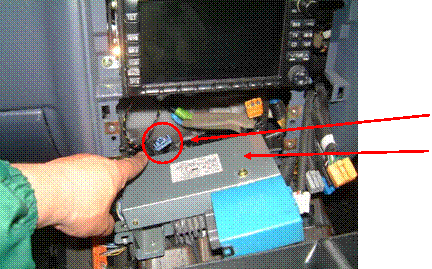

テレビチューナーを引き出します。 |
|
|
|
テレビチューナーに差し込まれていた車両側コネクターを引き抜きます。 |
|
|

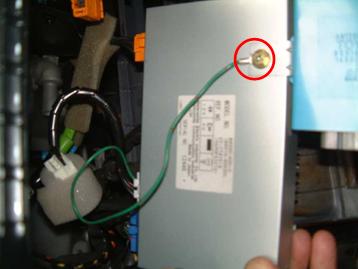

テレビチューナー |
|
|
| ３、ハーネスキット取り付け |
|
|
|
|
|

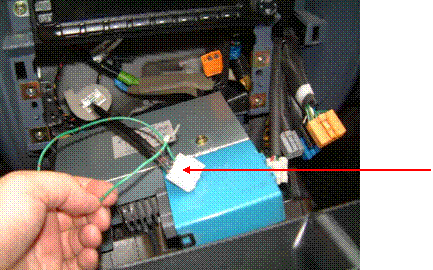

そのコネクターにハーネスキットを差込み、ハーネスキットのコネクターを |
|
テレビチューナーに差し込みます。 |
|
|
|

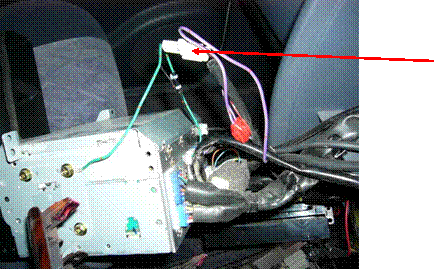

ハーネスキット |
|
|
|
|
|
ハーネスキットのＹ端子を金属部分のボルトに共締めします。 |
|
|
| ４、走行テスト |
|
|
| テレビチューナーを元の位置に固定して運転できる状態まで復元します。 |
|
| 走行中にテレビが映り続けることを確認します。 |
|
|
|
|
| ５、センタークラスターパネルの復元 |
|
|
| 取り外したパネル類を外した逆の手順で復元します。 |
|
| コネクターの差込忘れに注意してください。 |
|
|
|
