■商品説明

純正状態では、停車時しか見られないテレビ放送およびDVD再生映像（ＤＶＤ再生可能な車種に限ります）が本製品を取り付け後、付属品のビルトインスイッチをONにすることで走行中でもテレビ放送＆ＤＶＤ再生／ＨＤＭＩ入力／Miracast映像が見られるようになり、走行中に目的地設定などのナビメニュー操作も常時可能になります。

本製品はカプラーオン装着の為、愛車の配線加工もアース線接続もありません。

本製品は従来品の商品と異なり、走行中テレビ＆ＤＶＤ視聴中でも自車位置が動くため、目的地設定している場合はルート案内が可能になります。

ＬＣＡ（レーンチェンジアシスト）機能をＯＮのしたまま走行しても、機能停止のエラー表示が出ないように対策済となっておりますので、高速道路走行中でもテレビ視聴しながらＬＣＡ機能を使用可能です。

また、トンネル内でも自車位置が追従することが可能になりましたので、首都高速道路の地下道路部分でも音声によるルート案内が可能です。

ＬＣＡ機能停止のエラー発生を回避するため、テレビ視聴中、不定期に数秒間ナビ画面が割り込み表示します。




本製品は付属品のビルトインスイッチにインジケーターを内蔵しており、スイッチのＯＮ、ＯＦＦを視覚的にお知らせするとともに、ブザーも内蔵しておりますので、モード切替時とエンジン始動時に現在のモードをブザー音で運転者へお知らせします。

・ノーマルモード （自車位置は正確になるがテレビ＆ＤＶＤ視聴できない）
　ブザー「ピー」音
　インジケーター消灯

・テレビナビモード （自車位置ほぼ正確でテレビ＆ＤＶＤ視聴できルート案内が可能）
　ブザー「ピ ピ」音
　インジケーター点灯









■製品装着後の注意点

・テレビナビモードになっているときは、Apple CarplayおよびAndroid Autoで地図アプリ使用時は、自車位置が正しく表示できませんのでノーマルモードでご使用ください。

・標準装備またはメーカーオプションのドライブレコーダーで記録したデータの位置情報が不正確になりますが、録画日時や車速は正確に記録されます。

・ナビにインストールされているアプリ[いつもNAVI スピード注意]の動作が不安定になる場合があります。

・トヨタチームメイトの一部システムが正常に動作しない場合があります。

・ルート案内の際、音声案内のタイミングが若干早めに案内することがあります。

・現時点でのナビゲーションシステムの最新バージョンで動作確認ができておりますが、今後自動車メーカーより配信されるファームフェアアップデートにより、本製品が機能しなくなる可能性がございます。万一、アップデート後に本製品が機能しなくなった場合は弊社へご連絡ください。

■テレビナビモードで使用する際の注意点

自車位置の動きが下記の状態になりますが異常ではありません。

・自車位置がノーマルモード時のようにスムーズに動かず、進んだり止まったりを繰り返して動きます。
　このページの中ではこのような自車位置の動き方を、「間欠的」あるいは「断続的」と表現しています。
　自車位置が停止している間の移動分は、次回動いた際に加算されて動きますので自車位置のズレは発生しません。

・並走する道路がある場合、カーブや分岐点などで並走する道路へ移動して進んでしまうことがあります。この場合、並走区間がなくなるまで現在走行中の道路へ戻らないことがあります。

■取付および動作確認方法

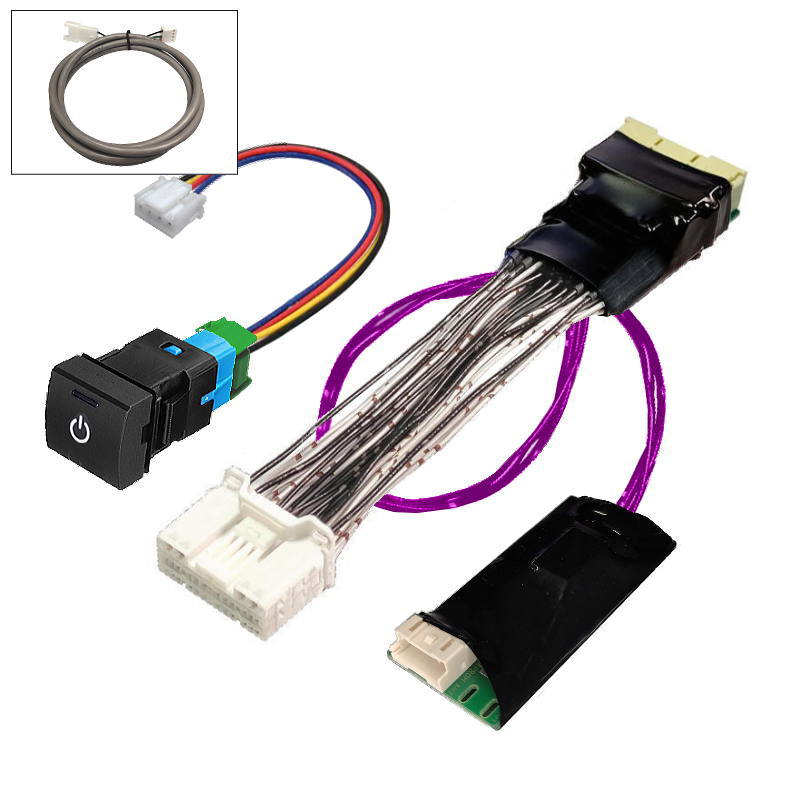

本製品の取付場所はディスプレイオーディオ背面になります。車両側コネクターとナビ背面のコネクターにカプラーオン装着。

１．ディスプレイオーディオ背面に差し込まれている運転席側の28ピンコネクターを抜きます。

２．TV-096PB2のメスコネクターをディスプレイオーディオ背面の28ピンコネクターに差し込みます。

３．先に抜いた車両側28ピンコネクターをTV-096PB2のオスコネクターに差し込みます。

４．付属品のビルトインスイッチにスイッチ延長ハーネスを差し込み配線を延長します。

５．車両の空きスイッチパネルを取り外し、ビルトインスイッチをはめ込みます。

６．スイッチ延長ハーネスをディスプレイオーディオ背面まで配線通しを使用して引き回します。

７．スイッチ延長ハーネスをTV-096PB2コントロールBOXの４ピンコネクターに差し込みます。

８．コントロールBOXをディスプレイオーディオ背面の隙間スペースに固定します。

９．取り外しと逆手順でディスプレイオーディオおよびパネル類を復元します。

１０．バッテリーマイナス端子を接続して、エンジン始動し本製品のブザー音「ピー」または「ピ ピ」がなることを確認します。
　　スイッチON→ブザー音「ピ ピ」　スイッチのインジケーター[点灯]
　　スイッチOFF→ブザー音「ピー」　スイッチのインジケーター[消灯]
　　ボタンの発光部が点灯しているか確認してください。（スモールライトとは非連動で、エンジンキーOFFで消灯）

１１．スイッチONにしてから周辺の安全を確認してから発進し、地図画面表示で自車位置が間欠的に進むことを確認します。

１２．テレビ画面に切り替えて、走行中でもテレビ視聴および目的地設定できるか確認します。
　（必ず同乗者を乗せて目的地設定などのメニュー操作やテレビ視聴できるかを確認させてください）

１３．ノーマルモードにするために、スイッチOFFにして、ブザー音「ピー」が鳴るか確認します。

１４．走行中に地図画面に切り替えて、自車位置がスムーズに動くか確認してください。

１５．テレビナビモードにするために、スイッチONにして、ブザー音「ピ ピ」が鳴るか確認します。

１６．地図画面表示で自車位置が間欠的に進むことを確認します。
　　　自車位置が間欠的に動くことに違和感がなければ、スイッチONのままでエンジンキーOFFすることで、次回エンジン再始動時はテレビナビモードで起動します。

以上でTV-096PB2の動作確認は終了です。



■品質保証

購入日から3年間。
本製品故障時は新品交換します。

■適合機種

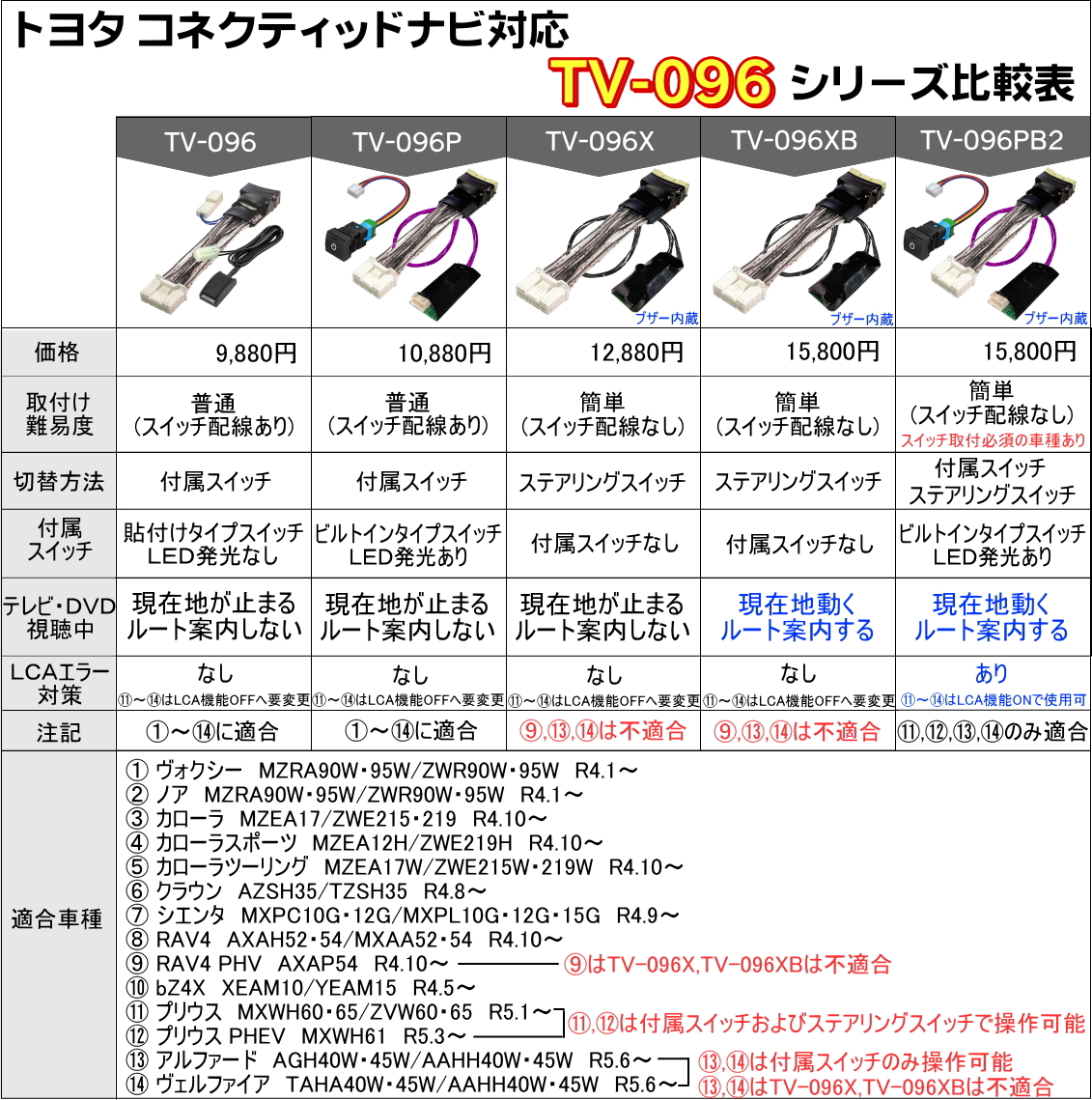

下記ディスプレイオーディオ(コネクテッドナビ対応)を搭載している下記適合車種は本製品TV-096PB2で対応します。

・14インチ　ディスプレイオーディオ(コネクテッドナビ対応)Plus
・12.3インチ　ディスプレイオーディオ(コネクテッドナビ対応)Plus
・12.3インチ　ディスプレイオーディオ(コネクテッドナビ対応)
・10.5インチ　ディスプレイオーディオ(コネクテッドナビ対応)Plus
・8インチ　ディスプレイオーディオ(コネクテッドナビ対応)

■適合車種

・プリウス　MXWH60・65/ZVW60・65　R5.1～

・プリウス PHEV　MXWH61　R5.3～

・アルファード　AGH40W・45W/AAHH40W・45W　R5.6〜

・ヴェルファイア　TAHA40W・45W/AAHH40W・45W　R5.6〜

2023年08月08日現在の適合です。
適合のご確認は当店の適合表をご参照いただくか、ご質問またはご連絡ください。

■取付について

取付はカンタンです！ プラモデルの組み立てができる方ならハーネスキットの取り付けができると思います。
本製品を取り付ける際は、必ず車両のバッテリーのマイナス端子を取りはずしてから行ってください。

適合等に関するお問合せは 049-265-8000へお気軽にお電話ください。

■お願い

本製品は同乗者のために開発された商品です。
運転者は前方に注意をはらいテレビ画面等を注視しないでください。
車両の先進安全機能は、運転者をサポートするための機能ですので、絶対に過信しないでください。

■免責事項

取付方法を誤ったことによる車両及びナビゲーションシステムの故障等の損害および走行中にわき見運転等を行ったために発生した事故は、弊社では一切の責任を負いかねますので予めご了承ください。
