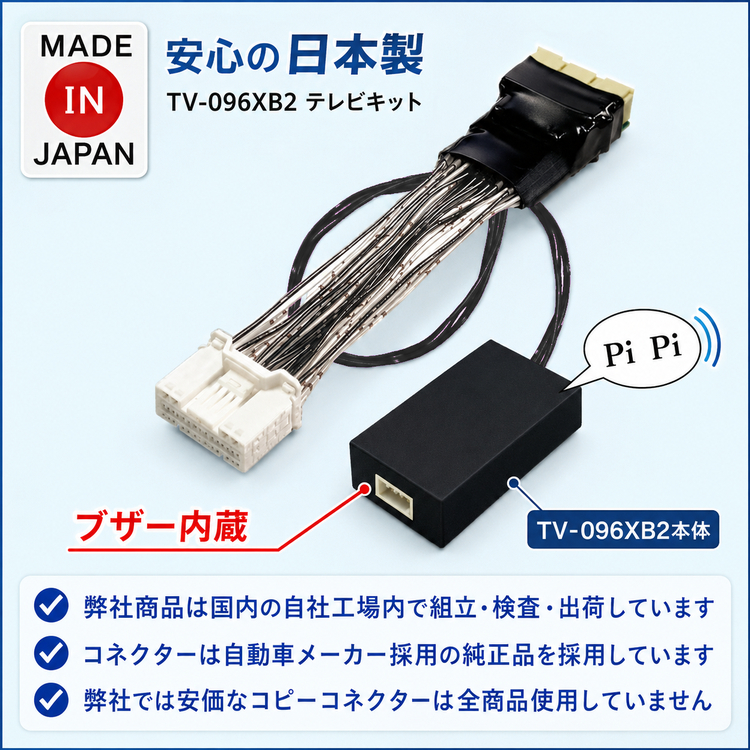

商品説明TV-096XB2の主な機能

純正状態では停車時しか見られないテレビ放送およびDVD再生映像 （DVD再生可能な車種に限ります）が、本製品装着後は車両のステアリングスイッチの 音量ボタン、または別売りビルトインスイッチを操作することで、 走行中でもテレビ放送＆DVD再生／HDMI入力／Miracast映像を視聴できるようになり、 目的地設定などのナビメニュー操作も常時可能になります。

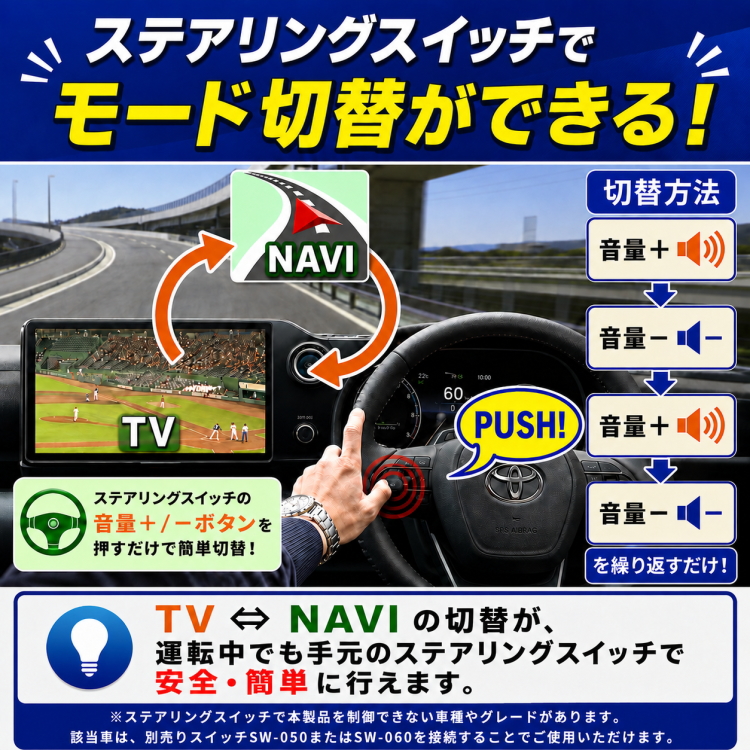

音量ボタンでのモード切替

4回操作とすることで、通常の音量調整時に意図せず本製品が反応することを防いでいます。

機能ON時の注意点ご使用前に必ずご確認ください

• 自車位置は間欠的に、進んだり止まったりを繰り返して動きますが異常ではありません。 停止中の移動分は次回動いた際に加算されるため、自車位置のズレは発生しません。
• 並走する道路がある場合、カーブや分岐点などで並走する道路へ移動して進むことがあります。 この場合、並走区間がなくなるまで現在走行中の道路へ戻らないことがあります。
• Apple CarPlayおよびAndroid Autoで地図アプリを使用する場合は、 自車位置を正しく表示できないため本製品を機能OFFでご使用ください。
• 標準装備またはメーカーオプションのドライブレコーダーで記録したデータは、 位置情報が不正確になりますが、録画日時や車速は正確に記録されます。
• ナビにインストールされているアプリ「いつもNAVI スピード注意」の動作が不安定になる場合があります。
• トヨタチームメイトの一部システムが正常に動作しない場合があります。
• ルート案内時、音声案内のタイミングが若干早めになることがあります。
• 現時点のナビゲーションシステム最新バージョンで動作確認済みですが、 今後自動車メーカーより配信されるファームウェアアップデートにより、 本製品が機能しなくなる可能性があります。

取付および動作確認方法ディスプレイオーディオ背面へカプラーオン装着

本製品の取付場所はディスプレイオーディオ背面です。 車両側コネクターとナビ背面コネクターの間へカプラーオンで装着します。

取付手順

1. ディスプレイオーディオ背面に差し込まれている運転席側の28ピンコネクターを抜きます。
2. TV-096XB2のメスコネクターをディスプレイオーディオ背面の28ピンコネクターへ差し込みます。
3. 先に抜いた車両側28ピンコネクターをTV-096XB2のオスコネクターへ差し込みます。

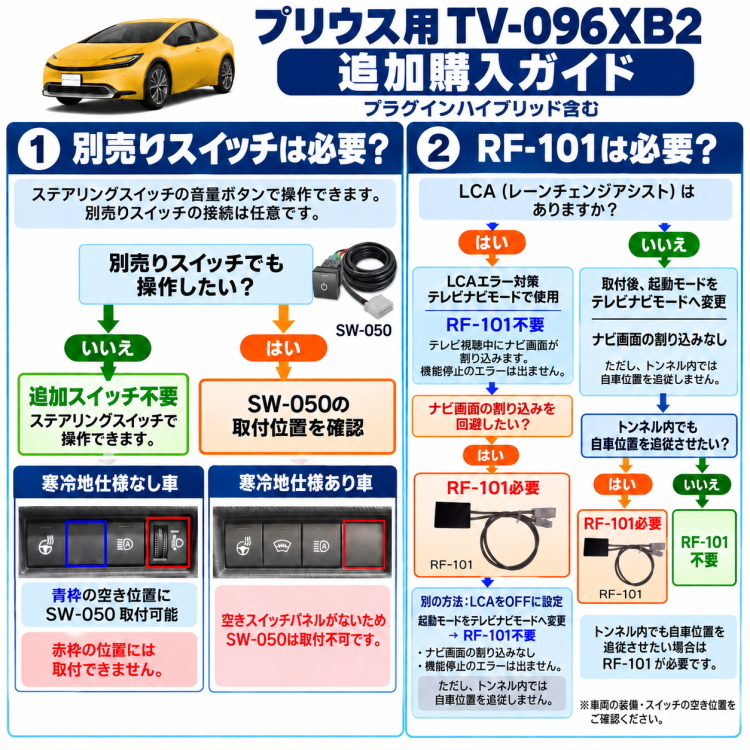

4. 別売りビルトインスイッチを接続する場合、車両の空きスイッチパネルを取り外し、ビルトインスイッチをはめ込みます。
5. スイッチハーネスをディスプレイオーディオ背面まで、配線通しを使用して引き回します。
6. スイッチハーネスをTV-096XB2コントロールBOXの5ピンコネクターへ差し込みます。
7. コントロールBOXをディスプレイオーディオ背面の隙間スペースへ固定します。
8. 取り外しと逆手順でディスプレイオーディオおよびパネル類を復元します。

動作確認

別売りビルトインスイッチを設置しない場合は、下記10へ進みます。

1. スモールライトを点灯させ、ボタンの発光部が点灯することを確認後、スモールライトを消灯します。
2. 本製品をテレビ視聴モードにし、周辺の安全を確認して発進。地図画面で自車位置が間欠的に進むことを確認します。
3. テレビ画面に切り替え、走行中でもテレビ視聴および目的地設定ができるか確認します。必ず同乗者を乗せ、目的地設定などのメニュー操作やテレビ視聴が可能か確認してください。
4. 本製品をノーマルモードへ切り替えます。ブザー音は「ピー」です。
5. 走行中に地図画面へ切り替え、自車位置がスムーズに動くことを確認します。
6. 本製品をテレビ視聴モードへ切り替えます。ブザー音は「ピピ」です。
7. 地図画面で自車位置が間欠的に進むことを確認します。違和感がなければ、その状態でエンジンキーOFFにすることで、次回エンジン再始動時はテレビ視聴モードで起動します。

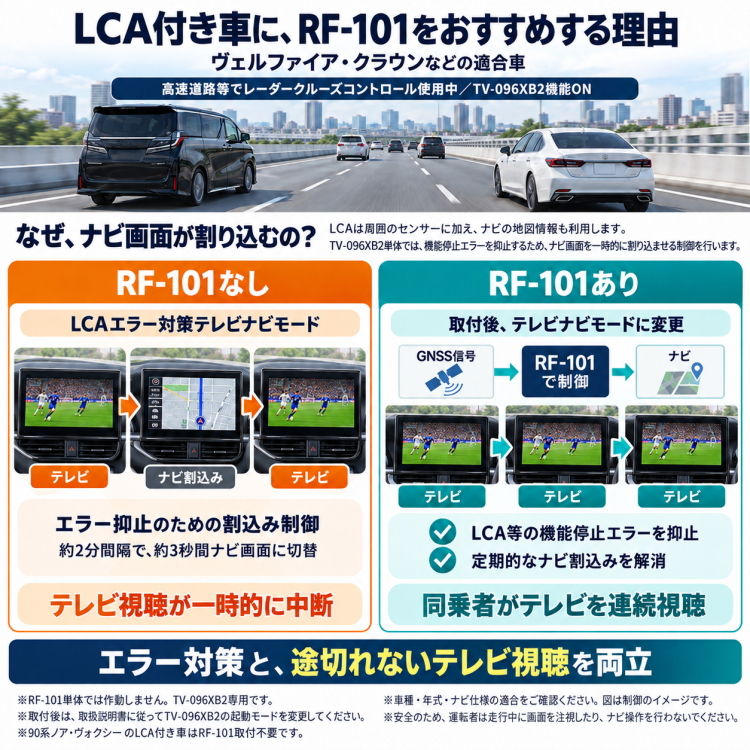

本製品の適合車種すべてにおいて、工場出荷時の起動モードである 「LCA対策テレビナビモード」のまま使用しても、車両側への悪影響を及ぼすことはありません。

適合車種ディスプレイオーディオ（コネクティッドナビ対応）搭載車

ディスプレイオーディオ（コネクティッドナビ対応）を搭載している下記車種は、 本製品TV-096XB2で対応します。
