■商品説明
純正状態では、停車時しか見られないテレビ放送およびDVD再生映像（DVD再生可能な車種に限ります）が本製品を取り付け後、車両のステアリングスイッチの音量ボタンまたは別売りのビルトインスイッチを操作にすることで走行中でもテレビ放送＆DVD再生／HDMI入力／Miracast映像が見られるようになり、走行中に目的地設定などのナビメニュー操作も常時可能になります。
アルファード／ヴェルファイアのヘッドアップディスプレイなし車は、ステアリングスイッチ操作で走行中テレビ視聴モードとノーマルモードの切替が可能です。(静電タッチ式のステアリングスイッチ付き車は音量ボタンでの本製品のモード切替操作ができません。別売りビルトインスイッチを追加注文の上、設置してモード切替を行ってください。)

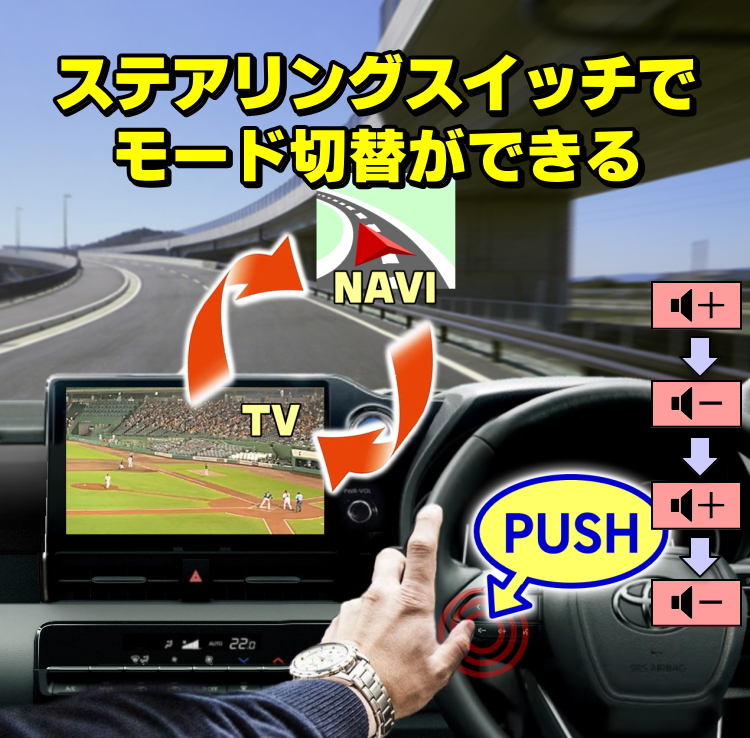

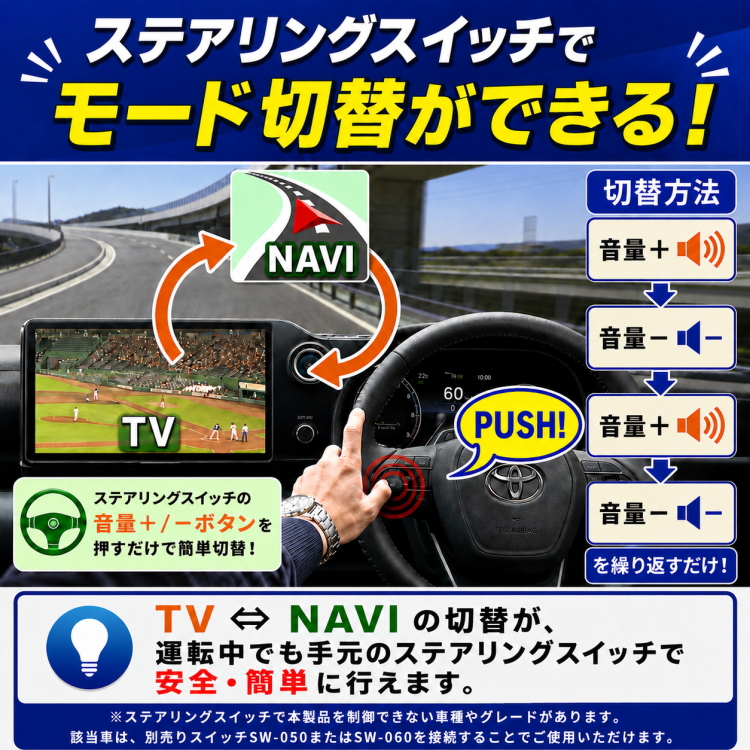

ステアリングスイッチの音量ボタン[+][-][+][-]と４回押すと本製品のモードが切り替わり、切り替わったモードに応じたブザー音が鳴動します。
なぜ4回も押すの？と思われますが、これは通常の音量調整操作したときに意図せず本製品が反応してしまうのを防ぐためです。
本製品は、カプラーオン装着の為、愛車の配線加工もアース線接続もありません。
本製品は、走行中テレビ＆DVD視聴中でも自車位置が動くため、目的地設定している場合はルート案内が可能になります。
LCA（レーンチェンジアシスト）機能をONのしたまま走行しても、機能停止のエラー表示が出ないように制御されておりますので、高速道路走行中でもテレビ視聴しながらLCAおよびレーダークルーズコントロール機能を使用できます。

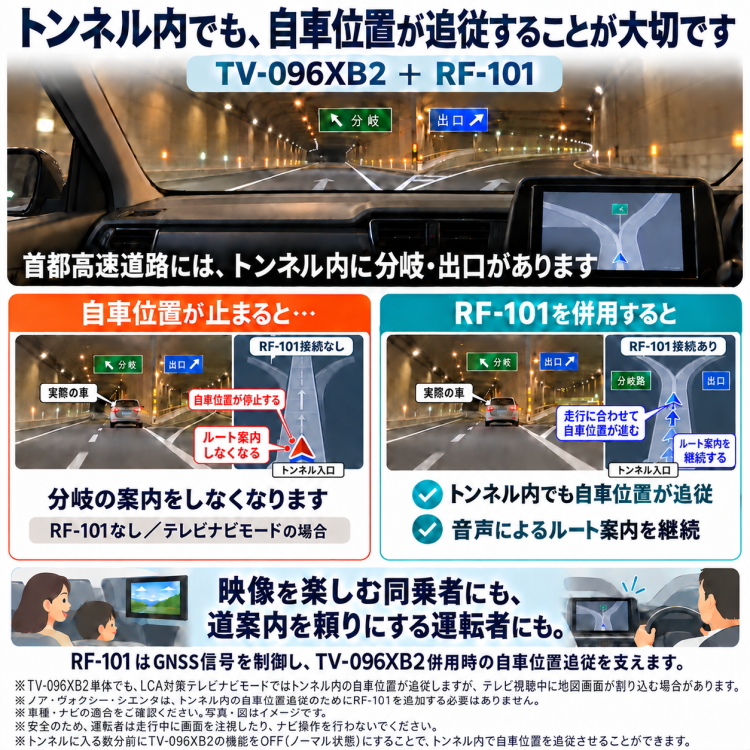

また、トンネル内でも自車位置が追従することが可能になりましたので、首都高速道路の地下道路部分でも音声によるルート案内が可能です。

■ＯＢＤ車検対応！
取付後、継続使用しても車検は通ります。

















■本製品 機能ON時の注意点
・自車位置の動きが下記の状態になりますが異常ではありません。
　自車位置が間欠的(進んだり止まったりを繰り返す)に動きます。
　自車位置が停止している間の移動分は、次回動いた際に加算されて動きますので自車位置のズレは発生しません。
　並走する道路がある場合、カーブや分岐点などで並走する道路へ移動して進んでしまうことがあります。
　この場合、並走区間がなくなるまで現在走行中の道路へ戻らないことがあります。
・Apple CarplayおよびAndroid Autoで地図アプリ使用時は、自車位置が正しく表示できませんので本製品を機能OFFでご使用ください。
・標準装備またはメーカーオプションのドライブレコーダーで記録したデータの位置情報が不正確になりますが、録画日時や車速は正確に記録されます。
・ナビにインストールされているアプリ[いつもNAVI スピード注意]の動作が不安定になる場合があります。
・トヨタチームメイトの一部システムが正常に動作しない場合があります。
・ルート案内の際、音声案内のタイミングが若干早めに案内することがあります。
・現時点でのナビゲーションシステムの最新バージョンで動作確認ができておりますが、今後自動車メーカーより配信されるファームフェアアップデートにより、本製品が機能しなくなる可能性がございます。
・下記適合表内で※印付きの車種でトヨタチームメイト付き車は、レーダークルーズコントロール使用中に突然、機能停止のエラーが表示されますので、必ずLCA対策テレビナビモード（ブザー音「ピピ」）でご使用ください。
　LCAおよびレーダークルーズコントロール機能停止のエラー発生を回避するため、テレビ視聴中２分間隔で３秒程ナビ画面の割込表示を行うことがあります。



■取付および動作確認方法
本製品の取付場所はディスプレイオーディオ背面になります。車両側コネクターとナビ背面のコネクターにカプラーオン装着。

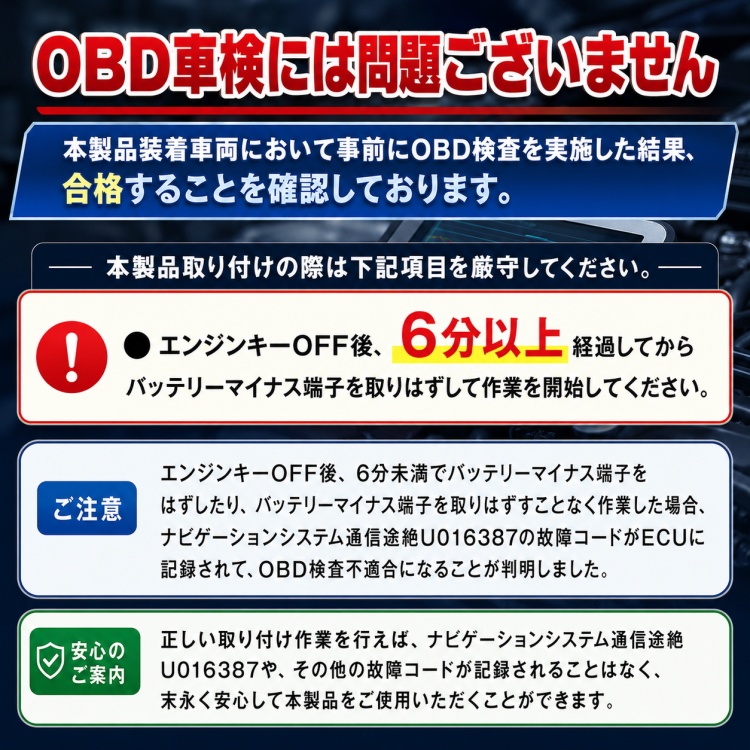

エンジンキーOFF後、6分以上経過してからバッテリーマイナス端子を取り外し、本製品の取付作業を開始してください。
守らないとＥＣＵにナビゲーション通信途絶のエラーが残り、ＯＢＤ車検で不適合判定されてしまいますのでご注意ください。

１．ディスプレイオーディオ背面に差し込まれている運転席側の28ピンコネクターを抜く。

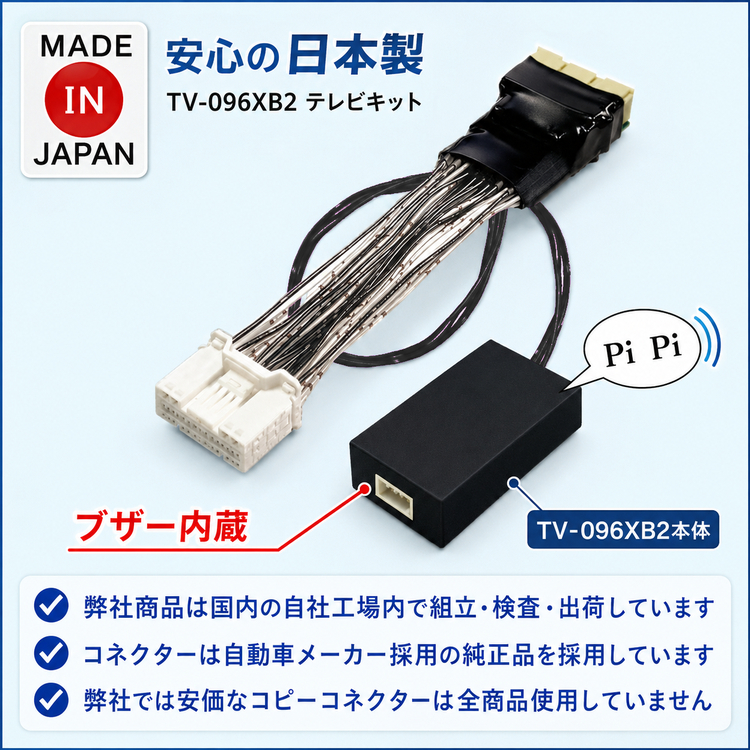

２．TV-096XB2のメスコネクターをディスプレイオーディオ背面の28ピンコネクターに差し込む。
３．先に抜いた車両側28ピンコネクターをTV-096XB2のオスコネクターに差し込む。

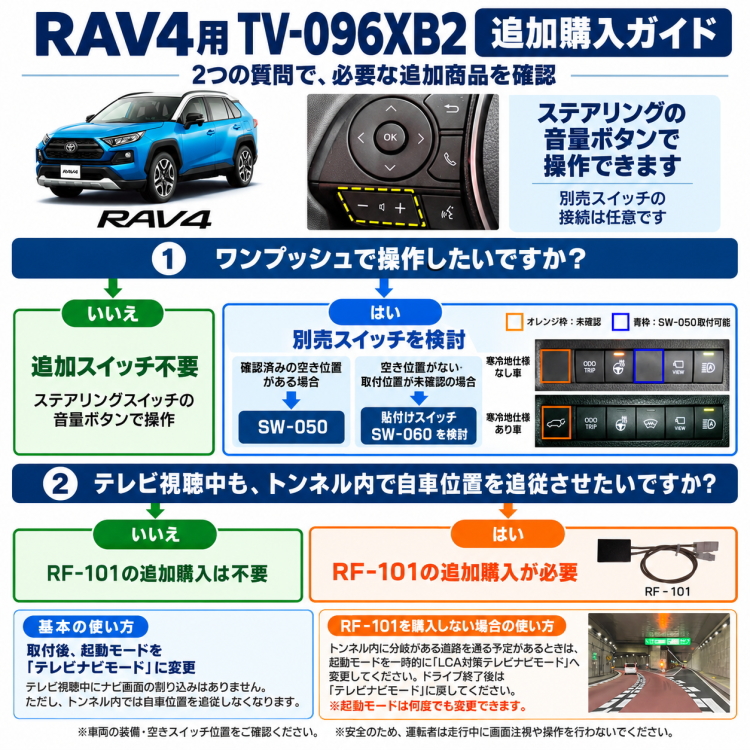

４．別売りビルトインスイッチを接続する場合、車両の空きスイッチパネルを取り外し、ビルトインスイッチをはめ込む。
５．スイッチハーネスをディスプレイオーディオ背面まで配線通しを使用して引き回す。
６．スイッチハーネスをTV-096XB2コントロールBOXの５ピンコネクターに差し込む。
７．コントロールBOXをディスプレイオーディオ背面の隙間スペースに固定する。
８．取り外しと逆手順でディスプレイオーディオおよびパネル類を復元する。
９．バッテリーマイナス端子を接続して、エンジン始動し本製品のブザー音「ピピ」がなることを確認。
　　ステアリングスイッチの音量ボタン[+][-][+][-]と押す→ブザー音「ピー」
　　別売りビルトインスイッチ接続あり時はインジケーター[消灯]
　　ステアリングスイッチの音量ボタン[+][-][+][-]と押す→ブザー音「ピピ」
　　別売りビルトインスイッチ接続あり時はインジケーター[点灯]
　■別売りビルトインスイッチ設置しない場合は10へ
　　別売りビルトインスイッチを押す→ブザー音「ピー」：インジケーター[消灯]
　　別売りビルトインスイッチを押す→ブザー音「ピピ」：インジケーター[点灯]
10．スモールライトを点灯させて、ボタンの発光部が点灯するか確認後スモールライトを消灯する。
11．本製品をテレビ視聴モードにしてから周辺の安全を確認してから発進し、地図画面表示で自車位置が間欠的に進むことを確認。
12．テレビ画面に切り替えて、走行中でもテレビ視聴および目的地設定できるか確認。
　　　（必ず同乗者を乗せて目的地設定などのメニュー操作やテレビ視聴できるかを確認すること）
13．本製品をノーマルモードに切り替える→ブザー音「ピー」
14．走行中に地図画面に切り替えて、自車位置がスムーズに動くか確認。
15．本製品をテレビ視聴モードに切り替える→ブザー音「ピピ」
16．地図画面表示で自車位置が間欠的に進むことを確認。
　　自車位置が間欠的に動くことに違和感がなければ、そのままの状態でエンジンキーOFFすることで、次回エンジン再始動時はテレビ視聴モードで起動する。

以上でTV-096XB2の動作確認は終了です。
必要に応じて本製品の起動モード変更を行ってください。（本製品の取付取扱説明書を参照）
本製品の適合車種全てにおいて、工場出荷時の起動モードであるLCA対策テレビナビモードでそのままご使用いただいても車両側への悪影響を及ぼすことはありません。

■品質保証
購入日から下記期間で保証いたします。
ワイヤーハーネス部：3年
コントローラー部：1年

■適合車種
下記ディスプレイオーディオを搭載している下記適合車種は本製品TV-096XB2で対応します。
14インチ/12.3インチ/10.5インチ/8インチ　ディスプレイオーディオ(コネクテッドナビ対応)Plus/Plusなし

・ヴォクシー　MZRA90W・95W/ZWR90W・95W　R4.1～
・ノア　MZRA90W・95W/ZWR90W・95W　R4.1～
・カローラ　MZEA17/ZWE215・219　R4.10～
・カローラクロス　MXGA10/ZVG13・16　R5.11～
・カローラスポーツ　MZEA12H/ZWE219H　R4.10～
・カローラツーリング　MZEA17W/ZWE215W・219W　R4.10～
・GRカローラ　GZEA14H　R4.12～
・クラウンクロスオーバー　AZSH35/TZSH35　R4.8～R6.3
・クラウンクロスオーバー　AZSH35/TZSH35　R6.4～※
・グランエース　GH303W　R5.10～
・シエンタ　MXPC10G・12G/MXPL10G・12G・15G　R4.9～
・bZ4X　XEAM10/YEAM15　R4.5～R5.10
・bZ4X　XEAM10/YEAM15　R5.11～
・RAV4　MXAA52・54/AXAH52・54　R4.10～
・RAV4 PHV　AXAP54　R4.10～
　寒冷地仕様なし車はSW-050接続必須
　寒冷地仕様あり車は不適合
・GRヤリス　GXPA16　R6.4～
・ヤリス　MXPH14・17/MXPA10・15/KSP210　R6.1～
・ヤリスクロス　MXPB10・15/MXPJ10・15　R6.1～
・プリウス　MXWH60・65/ZVW60・65　R5.1～
・プリウス PHEV　MXWH61　R5.3～
・アルファード　AGH40W・45W/AAHH40W・45W　R5.6～R6.12※
　ヘッドアップディスプレイあり車はSW-050接続必須
　ヘッドアップディスプレイなし車はステアリングスイッチで操作可能
・ヴェルファイア　TAHA40W・45W/AAHH40W・45W　R5.6～R6.12※
　SW-050接続必須
・クラウンスポーツ　AZSH36W・37W　R5.11～※
・ランドクルーザー250　GDJ250W/TRJ250W　R6.5～※

2025年1月8日現在の適合です。
適合のご確認は当店の適合表をご参照いただくか、ご質問またはご連絡ください。

■お願い
本製品は同乗者のために開発された商品です。
運転者は前方に注意をはらいテレビ画面等を注視しないでください。
車両の先進安全機能は、運転者をサポートするための機能ですので、絶対に過信しないでください。

■免責事項
取付方法を誤ったことによる車両及びナビゲーションシステムの故障等の損害および走行中にわき見運転等を行ったために発生した事故は、弊社では一切の責任を負いかねますので予めご了承ください。
