■走行中にテレビが見れるテレビキット【商品型番TVD-016X】

商品説明
純正状態では、テレビ放送やＨＤＭＩ端子に接続した映像機器が停車時しか見ることができません。
ドライブ中や高速道路の渋滞など、同乗者の退屈しのぎで走行中でも同乗者にテレビ放送を見せてあげたら大変便利ですよね。
そこで、考え出されたのが走行中でもテレビが見れるテレビキットです。
本製品装着後は、停車中、走行中問わずテレビ放送が見られるようになります。

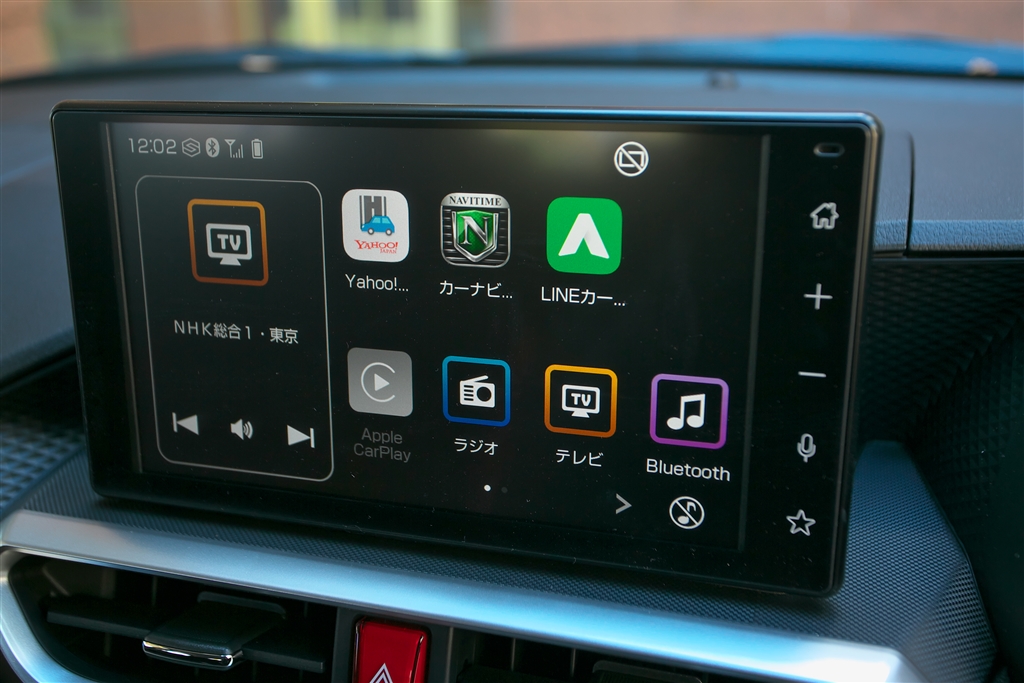

・トヨタ/ダイハツ/スバル純正メーカーオプション９インチディスプレイオーディオまたは、９インチスマートフォン連携ディスプレイオーディオ対応 (3枚目の写真と同じ機種かご確認ください)
・初心者でもカプラーオン簡単取付。
・希望者に車種別の図解説明書進呈
・コントローラー部１年間、ハーネス部３年間の品質保証付
・工場出荷時はエンジン始動時にテレビ視聴モードで本製品が起動するオンスタートモードを搭載。いちいちテレビ視聴する前にモード切替操作する手間を省きます。
・本製品は、いざというときに走行中テレビ視聴できないノーマルモード(純正状態)に戻すことができます。

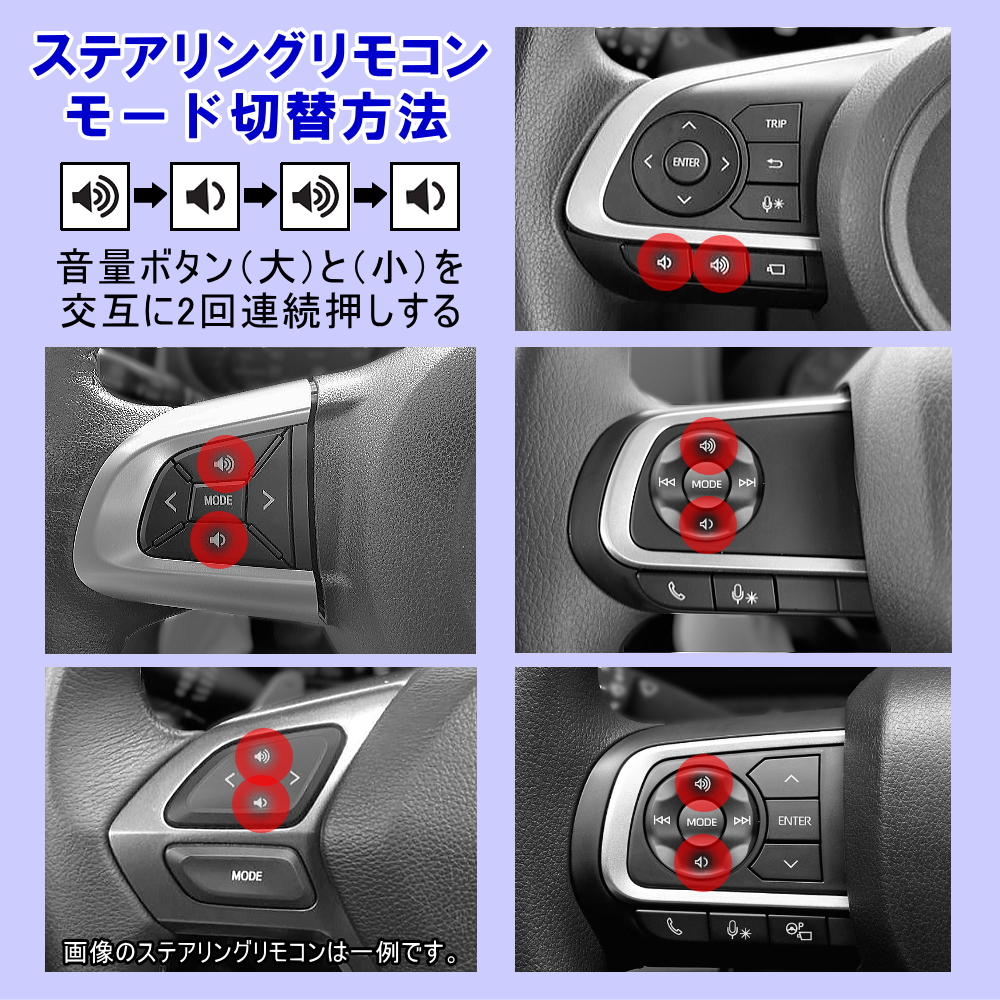

　ステアリングスイッチの音量ボタン[+][-][+][-]と押すことでノーマル←→テレビ視聴モードを交互に切替可能。

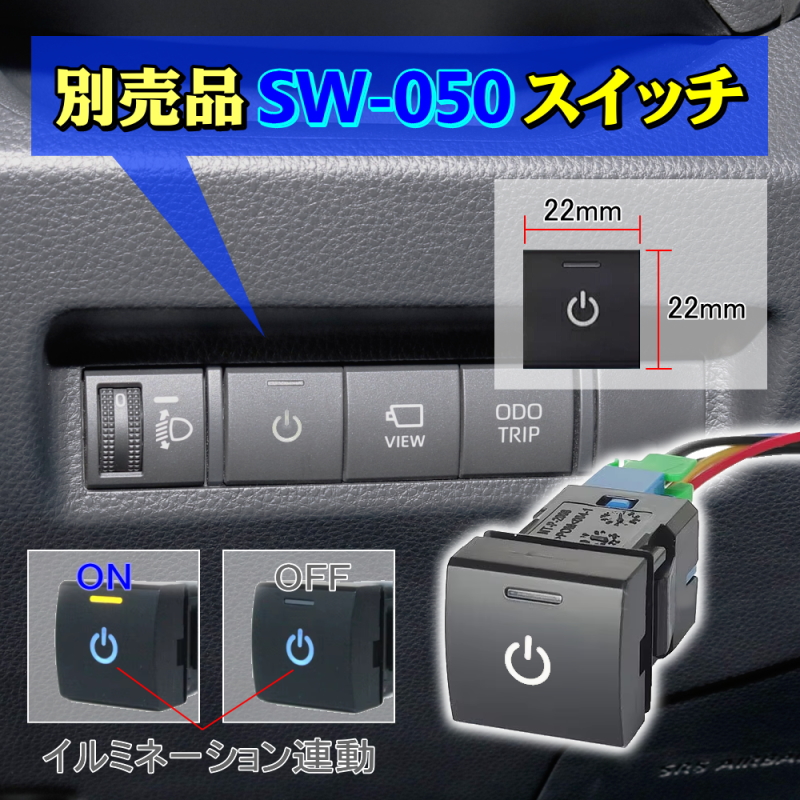

・別売りビルトインスイッチSW-050を接続することでワンプッシュで切替可能になります。
　空きスイッチパネル1か所あるか現車にて確認してください。

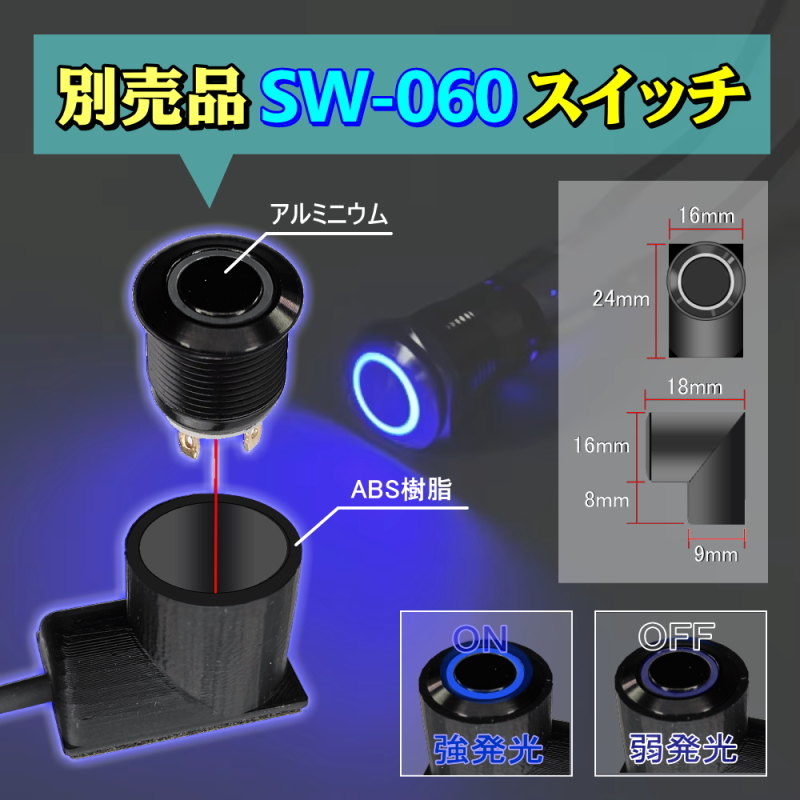

　空きスイッチパネルがない車両で物理的なモード切替スイッチがあったほうが良い場合は、貼付けスイッチSW-060を接続することができます。
　別売りスイッチSW-050またはSW-060の購入はお客様の任意です。別売りスイッチを接続した場合、ステアリングスイッチの音量ボタンと別売りスイッチの両方でモード切替操作できるようになります。(SW-050とSW-060を同時接続できません)
・モード記憶機能搭載。
　エンジンキーOFFしたときのモードを記憶しています。次回エンジン始動時にエンジンキーOFF直前のモードを引き継いで本製品は起動します。

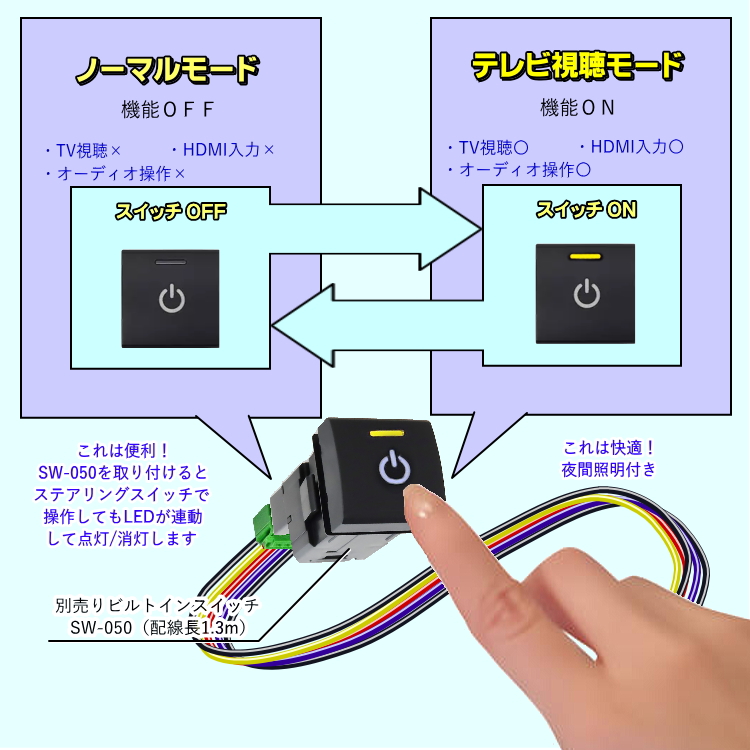

・本製品はブザーを内蔵しており、エンジン始動時やモード切替操作時にブザー音で現在のモードをお知らせします。また別売りスイッチ接続時はモードに応じてボタン内蔵LEDは点灯／消灯します
　テレビ視聴モード→ブザー音「ピピ」　別売りスイッチLED点灯
　ノーマルモード→ブザー音「ピー」　別売りスイッチLED消灯



ＯＢＤ車検対応！
取付後、継続使用しても車検は通ります。

取付および動作確認方法

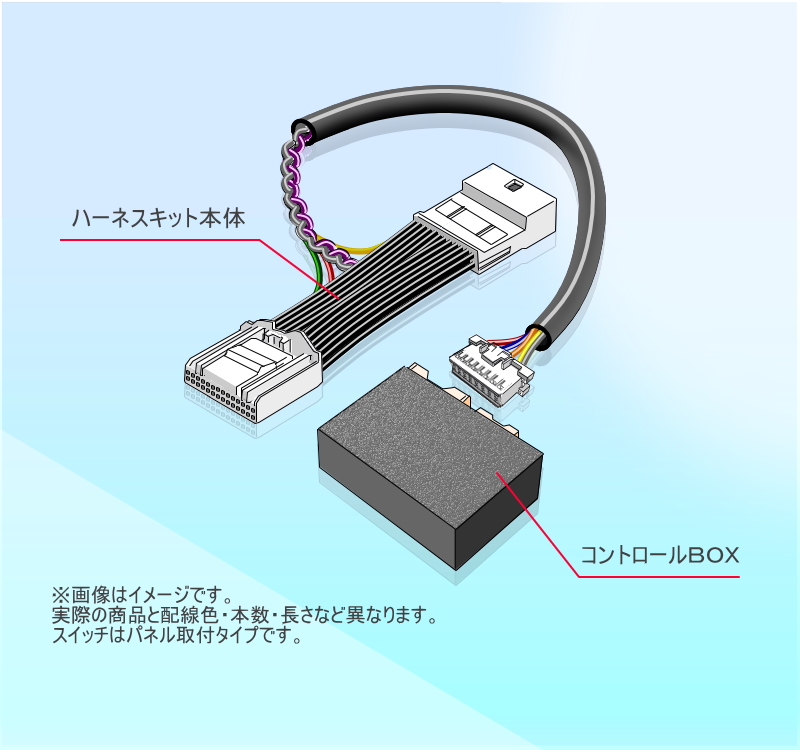

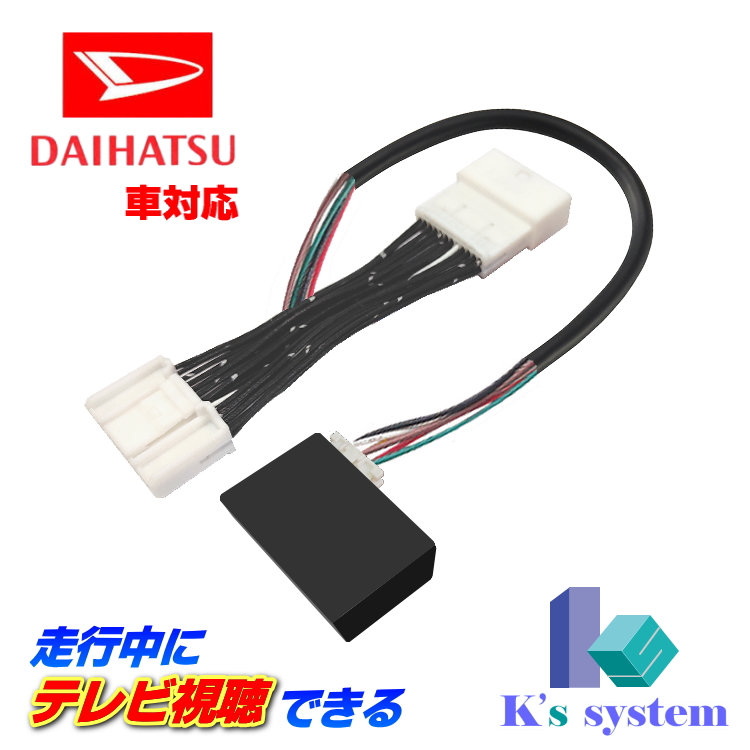

本製品の取付場所はディスプレイオーディオ背面になります。車両側24ピンコネクターとディスプレイオーディオ背面の24ピンコネクターにカプラーオン装着。





エンジンキーOFF後、6分以上経過してからバッテリーマイナス端子を取り外し、本製品の取付作業を開始してください。
守らないとＥＣＵにナビゲーション通信途絶のエラーが残り、ＯＢＤ車検で不適合判定されてしまいますのでご注意ください。

１．ディスプレイオーディオ背面に差し込まれている24ピンコネクターを抜く。
２．TVD-016Xのメスコネクターをディスプレイオーディオ背面の24ピンコネクターに差し込む。
３．先に抜いた車両側24ピンコネクターをTVD-016Xのオスコネクターに差し込む。
４．別売りビルトインスイッチを接続する場合、車両の空きスイッチパネルを取り外し、ビルトインスイッチをはめ込む。貼付けスイッチは両面テープで固定する。
５．スイッチハーネスをディスプレイオーディオ背面まで配線通しを使用して引き回す。
６．スイッチハーネスをTVD-016XコントロールBOXの５ピンコネクターに差し込む。
７．コントロールBOXをディスプレイオーディオ上面または背面の隙間スペースに固定する。
　　(復元時に干渉しないか事前に確認してください)
８．取り外しと逆手順でディスプレイオーディオおよびパネル類を復元する。
９．バッテリーマイナス端子を接続して、エンジン始動し本製品のブザー音「ピピ」がなることを確認。
　　ステアリングスイッチの音量ボタン[+][-][+][-]と押す→ブザー音「ピー」
　　別売りスイッチ接続あり時はインジケーター[消灯]
　　ステアリングスイッチの音量ボタン[+][-][+][-]と押す→ブザー音「ピピ」
　　別売りスイッチ接続あり時はインジケーター[点灯]
　■別売りスイッチ設置しない場合は11へ
　　別売りスイッチを押す→ブザー音「ピー」：インジケーター[消灯]
　　別売りスイッチを押す→ブザー音「ピピ」：インジケーター[点灯]
10．ボタンの発光部が点灯するか確認する。(貼り付けスイッチはリング部微点灯する)
11．本製品をテレビ視聴モードにしてから周辺の安全を確認してから発進し、走行中にテレビ視聴できるか確認。
　　(必ず同乗者を乗せて確認すること)
12．本製品をノーマルモードに切り替える→ブザー音「ピー」
13．走行中にテレビが見れなくなるか確認。
14．本製品をテレビ視聴モードに切り替える→ブザー音「ピピ」
15．走行中にテレビが視聴できるか確認。
　　そのままの状態でエンジンキーOFFすることで、次回エンジン再始動時はテレビ視聴モードで起動する。

以上でTVD-016Xの動作確認は終了です。

[トヨタ/ダイハツ/スバル純正９インチディスプレイオーディオ/９インチスマートフォン連携ディスプレイオーディオ適合表]




・ライズ
　A200A/A210A　R1.11〜R3.10
　A201A/202A/210A　R3.11〜

・ロッキー
　A200S/A210S　R1.11〜R3.10
　A201S/202S/210S　R3.11〜

・ルーミー
　M900A/M910A　R2.9〜R6.12
　M900A/M910A　R6.12〜

・タフト
　LA900S/LA910S　R2.6〜

・トール
　M900S/M910S　R2.9〜R6.11
　M900S/M910S　R6.12〜

・タント(カスタム/ファンクロス含む)
　LA650S/LA660S　R2.12〜R4.9
　LA650S/LA660S　R4.10〜

・ハイゼットカーゴ
　S700V/S710V/S700W/S710W　R4.1〜

・ハイゼットトラック
　S500P/S510P　R4.1〜

・アトレー
　S700V/S710V/S700W/S710W　R4.1〜

・ムーヴキャンバス
　LA850S/LA860S　R4.7〜

・ムーヴ
　LA850S/LA860S　R7.6〜

・シフォン(カスタム含む)
　LA650F/LA660F　R4.10〜

・ジャスティ
　M900F/M910F　R6.12〜

・レックス
　A201F　R4.11〜

ご注意
ナビゲーションの取扱説明書の表紙にＮから始まる型番の記載がある場合はディーラーオプションナビです。
適合表記載の車種は、７インチワイド、８インチ、９インチ液晶画面のディーラーオプションナビの設定があります。
適合表記載以外の機種については各自動車メーカーのディーラーオプション適合表をご確認ください。

トヨタ・ディーラーオプション適合表

ダイハツ・ディーラーオプション適合表

スバル・ディーラーオプション適合表

免責事項
取付方法を誤ったことによる車両及びディスプレイオーディオの故障等の損害および走行中にわき見運転等を行ったために発生した事故は、弊社では一切の責任を負いかねますので予めご了承ください。
